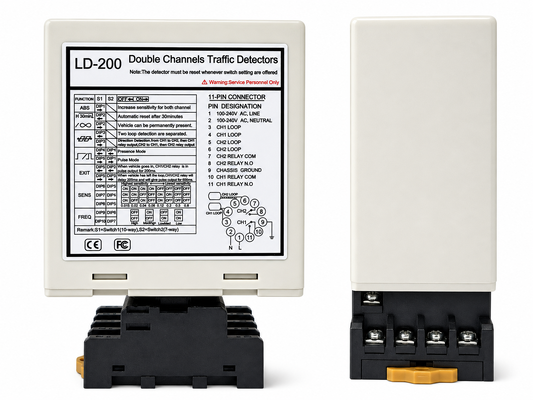

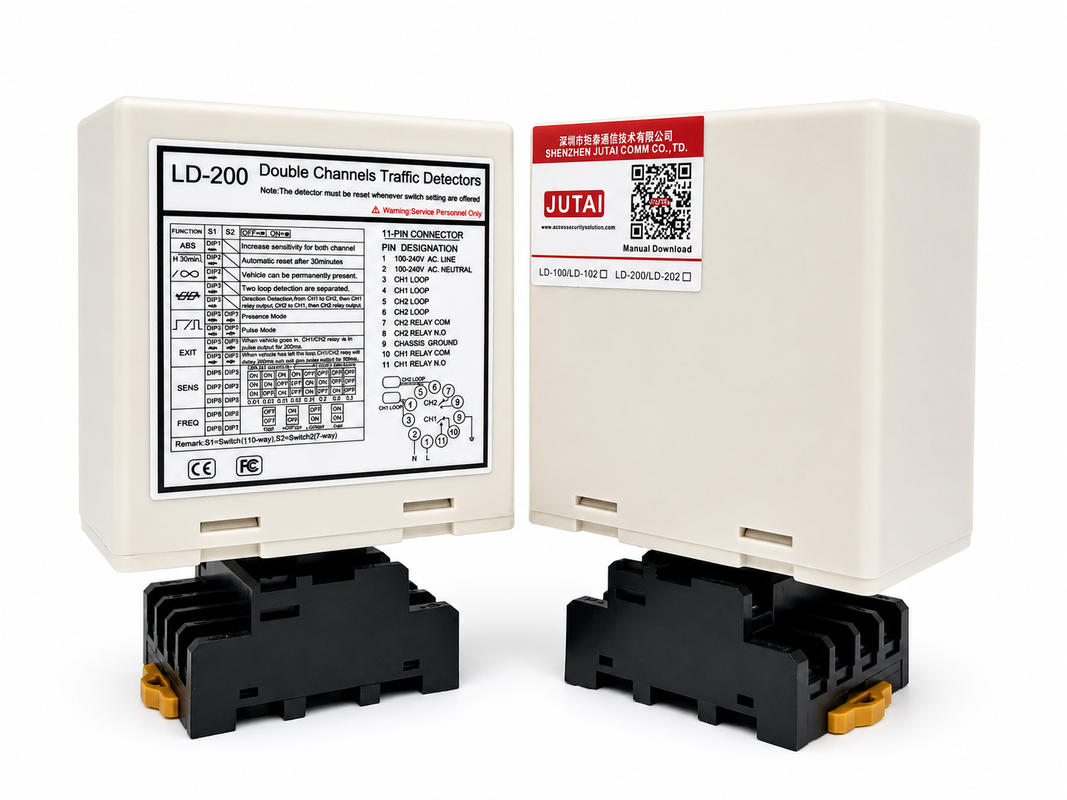

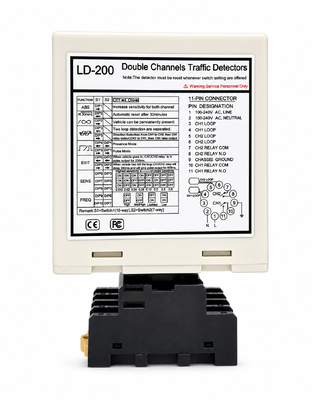

Детектор транспорта с двумя контурами для соседних контуров с 4 уровнями частоты и защитой от помехоптимизирован для установок, где несколько индукционных контуров расположены близко друг к другу, таких как въезды на парковки, многополосные барьерные системы, промышленные подъездные пути и зоны управления дорожным движением. CH1 и CH2 могут быть назначены разные рабочие частоты с использованием четырех выбираемых уровней — Высокий, Средне-высокий, Средне-низкий и Низкий — для минимизации электромагнитного перекрестного наведения между соседними контурами и поддержания стабильного обнаружения транспорта. Каждый канал работает независимо и может быть настроен в соответствии с локальной конфигурацией контура, что позволяет детектору адаптироваться к различным схемам дорожного покрытия, поддерживая функции обнаружения присутствия, распознавания направления движения транспорта, импульса въезда и импульса выезда.В дополнение к управлению частотой, детектор сочетает в себе

диапазон индуктивности контура от 20 до 2000 мкГн, независимую 8-уровневую регулировку чувствительности, шесть выбираемых режимов работы, постоянный мониторинг присутствия, автоматический сброс и Автоматическое усиление чувствительности (ASB) для улучшения непрерывности обнаружения грузовиков, прицепов и транспортных средств с высоким дорожным просветом. Раздельные выходы реле CH1 и CH2 обеспечивают прямую интеграцию с барьерными воротами, раздвижными воротами, парковочными контроллерами, светофорами, счетчиками транспорта и другим оборудованием автоматизации, в то время как выделенные светодиодные индикаторы обеспечивают быструю обратную связь о состоянии транспорта и неисправностях контура. Доступен в версиях LD-200 100–240 В переменного тока и LD-202 12–24 В, этот двухканальный детектор контура особенно подходит для проектов, где помехи от соседних контуров, гибкость установки и надежное обнаружение транспорта являются ключевыми требованиями.Характеристика

• Детектор контура поддерживает широкий диапазон обнаружения от 15 мкГн до 2000 мкГн, что позволяет использовать различные размеры и конфигурации контуров для универсального применения в различных сценариях обнаружения транспорта.
  • Широкий диапазон обнаружения позволяет нашему детектору контура обнаруживать все виды транспорта: мотоциклы, автомобили, сверхдлинные грузовики, автобусы и т. д.
  • 2. Компактный корпус
• Компактный и хорошо спроектированный корпус сочетает в себе все отраслевые требования к функциям и возможностям, позволяя интегрировать этот детектор в любую существующую систему обнаружения транспорта.

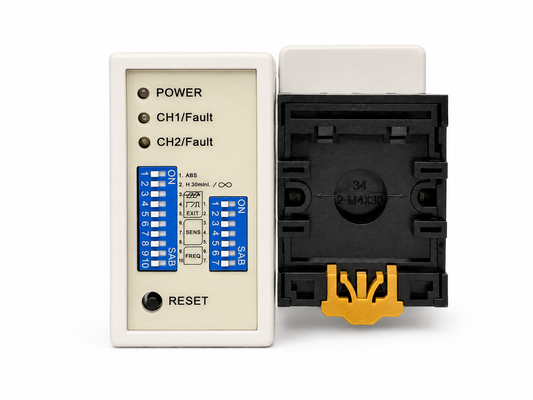

  • 3. Диагностические возможности и светодиодная индикация
• Комплексные диагностические возможности обеспечивают точную диагностику проблем с контуром и установкой, отображаемую с помощью состояния светодиодов, обеспечивая оптимальную производительность и сокращая время простоя.
  • 4. Выбираемое время присутствия
• Выход реле присутствия может быть выбран для ограничения выходного сигнала обнаружения фиксированным временем (более 30 минут), пока транспортное средство находится на контуре, обеспечивая гибкость в управлении дорожным движением.
  • 5. Автоматическое усиление чувствительности (ASB)
• Эта функция надежно обнаруживает большие комбинации грузовиков с прицепами и транспортные средства с высоким дорожным просветом, автоматически повышая чувствительность до максимума при обнаружении транспортного средства, обеспечивая точную идентификацию.
  • 6. Автоматическая компенсация дрейфа окружающей среды
• Детекторы контура (или другие датчики) автоматически настраиваются и калибруются в соответствии с изменениями условий окружающей среды, поддерживая точность и стабильность обнаружения, несмотря на меняющиеся погодные и экологические факторы.
  • 7. Настройка 17 DIP-переключателей
• Конструкция DIP-переключателей на корпусе делает настройку детектора контура проще и понятнее, что очень удобно для пользователей. Пользователи могут сначала настроить все функции, а затем установить детектор контура.
  • 8. Двойные каналы работают совместно или независимо
• Двухканальный детектор контура может использоваться как две одноканальные версии, поддерживая два независимых канала обнаружения.
  • Также позволяя одновременный мониторинг нескольких контуров, детектор контура способен распознавать направление в одноканальных приложениях, повышая гибкость и точность обнаружения транспорта.
  • 9. Защита от перекрестных помех.
• С помощью DIP-переключателя частота детектора контура может быть отрегулирована для предотвращения перекрестных помех, вызванных установкой двух контурных катушек слишком близко.
  • Подключения

Режим присутствия

• Медленно мигает: Указывает на короткое замыкание контура или недостаточное количество витков после контура.
• Быстро мигает: Указывает на обрыв контура или слишком большое количество витков после контура.
• ❀Выбор чувствительности
• Медленно мигает: Указывает на короткое замыкание контура или недостаточное количество витков после контура.
• Быстро мигает: Указывает на обрыв контура или слишком большое количество витков после контура.
• ❀Выбор чувствительности

• Пользователь может выбрать 8 различных настроек, изменяя настройки DIP-переключателя в соответствии с различными режимами, как указано в таблицах настроек DIP-переключателей ниже. DIP-переключатели 6, 7 и 8 для выбора чувствительности CH1, где 0,8 — наименее чувствительный, а 0,015 — наиболее чувствительный.
• DIP-переключатели 3, 4 и 5 для выбора чувствительности CH2, где 0,8 — наименее чувствительный, а 0,015 — наиболее чувствительный.
• ❀Переключатель 1=S1: Выбор функции контура канала 1 (10-позиционный DIP-переключатель)

• (Переключатель 1=S1) D3, D4, D5 и (Переключатель 2=S2) D1, D2 Настройка специальных функций

(Режим 1, 2, 3 обнаружение направления. Режим 4, 5, 6 Нормальный режим, обнаружение двух контуров разделено.)(Переключатель 1=S1) D6 и D7 и D8 и (Переключатель 2=S2) D3 и D4 и D5 Настройка чувствительности CH1 и CH2.

(Восемь уровней выбора)(Переключатель 1=S1) D9 и D10 и (Переключатель 2=S2) D6, D7 Настройка частоты (от 20 кГц до 100 кГц).

Кнопка сброса:

Обратите внимание: LD-200 необходимо сбрасывать каждый раз при изменении настроек DIP-переключателей.Установка контура

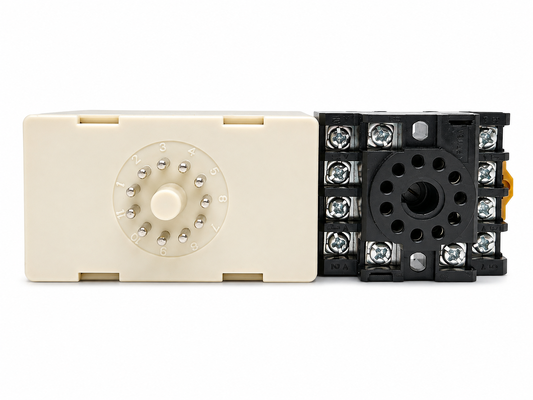

При установке, пожалуйста, держите вилку и розетку продукта в вертикальном положении

Устранение неполадок

LD-102	LD-200	LD-202	JTHT-11	Одноканальный
12–24 В переменного/постоянного тока Двухканальный	12–24 В переменного/постоянного тока Двухканальный	12–24 В переменного/постоянного тока Двухканальный	12–24 В переменного/постоянного тока Кабель контура	305 м тефлоновой катушки LCR-MT
Мультиметр
