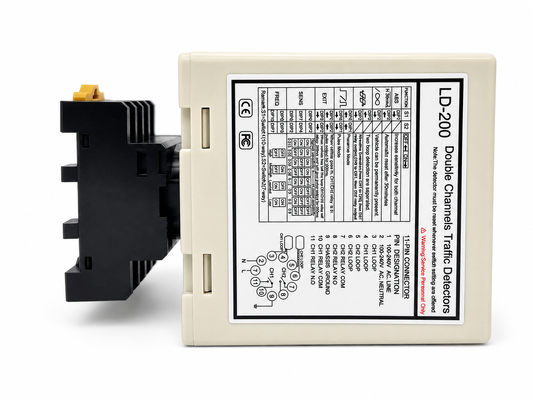

Детектор индукционной петли для управления промышленными воротами с двухканальным обнаружением и релейным выходом предназначен для заводов, складов, логистических центров, промышленных парков и других контролируемых въездов для транспорта, требующих надежного обнаружения индукционных петель. Благодаря двум независимым каналам, CH1 и CH2, детектор может контролировать отдельные индукционные петли и предоставлять выделенные релейные выходы для контроллеров ворот, промышленных дверей, барьерных систем, предупреждающих устройств или оборудования для управления дорожным движением. В зависимости от выбранного режима, два канала могут работать независимо или совместно для распознавания направления движения транспортного средства, помогая системам управления промышленными воротами более точно управлять прибытием, проездом и отбытием транспортных средств. Такая двухканальная архитектура особенно полезна для объектов со смешанным трафиком, таким как легковые автомобили, фургоны доставки, грузовики, вилочные погрузчики и прицепы.Для надежной работы в полевых условиях детектор поддерживает

шесть выбираемых режимов работы, 8-уровневую регулировку чувствительности, четыре настройки частоты, постоянное обнаружение присутствия, автоматический сброс и диапазон индуктивности петли от 20 до 2000 мкГн. Встроенная функцияАвтоматического усиления чувствительности (ASB)помогает поддерживать стабильное обнаружение грузовиков, прицепов, сочлененных транспортных средств и транспортных средств с высоким дорожным просветом, а независимая настройка частоты может уменьшить помехи при установке нескольких индукционных петель поблизости. Индикаторы состояния CH1 и CH2 обеспечивают четкую визуальную обратную связь при обнаружении транспортных средств и неисправностях петли, а программирование DIP-переключателями позволяет установщикам настраивать режим работы, чувствительность и частоту непосредственно на месте. Доступный в версияхLD-200 100–240 В переменного токаиLD-202 12–24 В, этот промышленный детектор индукционной петли предлагает гибкое решение для обнаружения для раздвижных ворот, въездов на заводы, погрузочных зон, подъездных путей логистических центров и автоматизированных систем управления промышленным движением.Характеристика

• Детектор петли поддерживает широкий диапазон обнаружения от 15 мкГн до 2000 мкГн, что позволяет использовать различные размеры и конфигурации петель для универсального применения в различных сценариях обнаружения трафика.
  • Широкий диапазон обнаружения позволяет нашему детектору петли обнаруживать все виды транспортных средств: мотоциклы, автомобили, сверхдлинные грузовики, автобусы и т. д.
  • 2. Компактный корпус
• Компактный и хорошо спроектированный корпус объединяет все отраслевые требования к функциям и возможностям, позволяя интегрировать этот детектор в любую существующую систему обнаружения трафика.

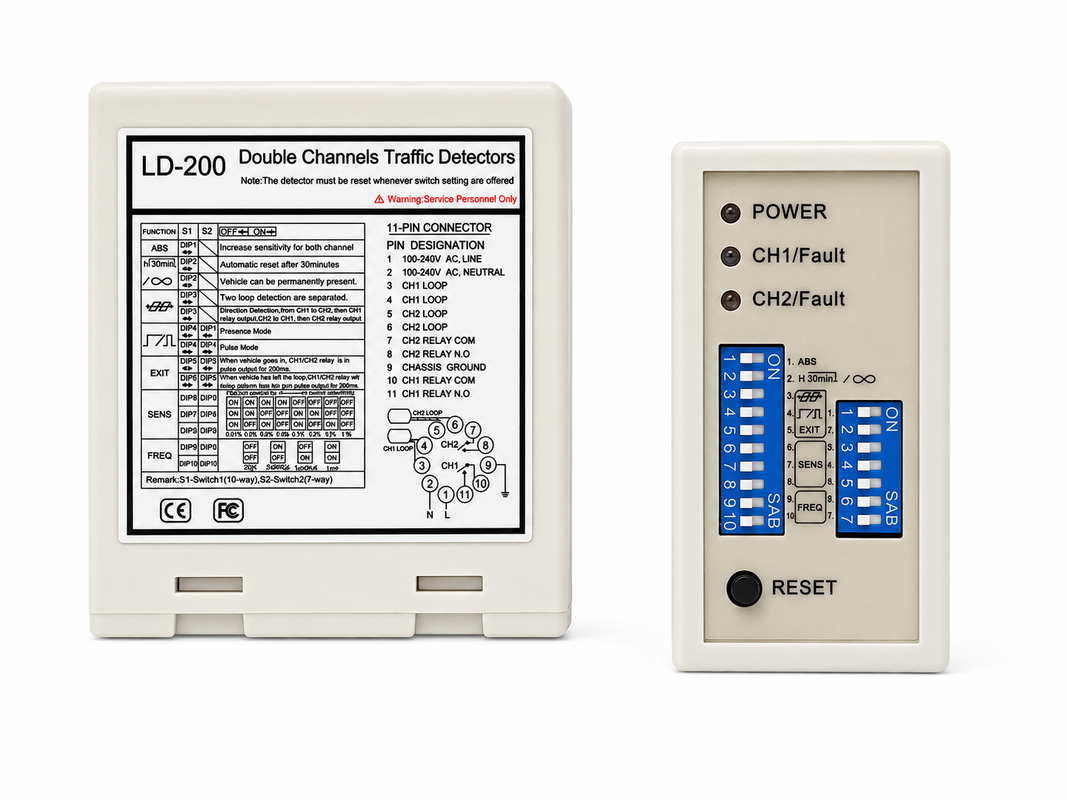

  • 3. Диагностические возможности и светодиодная индикация
• Комплексные диагностические возможности обеспечивают точную диагностику проблем с петлей и установкой, отображаемую с помощью состояния светодиодов, обеспечивая оптимальную производительность и сокращая время простоя.
  • 4. Выбираемое время присутствия
• Выход реле присутствия может быть выбран для ограничения выходного сигнала обнаружения фиксированным временем (более 30 минут), пока транспортное средство находится на петле, обеспечивая гибкость в управлении дорожным движением.
  • 5. Автоматическое усиление чувствительности (ASB)
• Эта функция надежно обнаруживает большие комбинации грузовиков и прицепов, а также транспортные средства с высоким дорожным просветом, автоматически повышая чувствительность до максимума при обнаружении транспортного средства, обеспечивая точную идентификацию.
  • 6. Автоматическая компенсация дрейфа окружающей среды
• Детекторы петель (или другие датчики) автоматически настраиваются и калибруются в соответствии с изменениями условий окружающей среды, поддерживая точность и стабильность обнаружения, несмотря на различные погодные и экологические факторы.
  • 7. Настройка 17 DIP-переключателей
• Конструкция DIP-переключателей на корпусе делает настройку детектора петли проще и понятнее, что очень удобно для пользователей. Пользователи могут сначала настроить все функции, а затем установить детектор петли.
  • 8. Двухканальная совместная или независимая работа
• Двухканальный детектор петли может использоваться как две одноканальные версии, поддерживает два независимых канала обнаружения.
  • Также позволяя одновременно контролировать несколько петель, детектор петли способен распознавать направление в одноканальных приложениях, повышая гибкость и точность обнаружения транспортных средств.
  • 9. Защита от перекрестных помех.
• С помощью DIP-переключателя частота детектора петли может быть отрегулирована для предотвращения перекрестных помех, вызванных установкой двух индукционных катушек слишком близко друг к другу.
  • Подключения

Режим присутствия

• Медленно мигает: Указывает на короткое замыкание петли или недостаточное количество витков после петли.
• Быстро мигает: Указывает на обрыв петли или слишком большое количество витков после петли.
• ❀Выбор чувствительности
• Медленно мигает: Указывает на короткое замыкание петли или недостаточное количество витков после петли.
• Быстро мигает: Указывает на обрыв петли или слишком большое количество витков после петли.
• ❀Выбор чувствительности

• Пользователь может выбрать 8 различных настроек, изменяя настройки DIP-переключателя в соответствии с различными режимами, как указано в таблицах настроек DIP-переключателей ниже. DIP-переключатели 6, 7 и 8 для выбора чувствительности CH1, где 0,8 - наименее чувствительный, а 0,015 - наиболее чувствительный.
• DIP-переключатели 3, 4 и 5 для выбора чувствительности CH2, где 0,8 - наименее чувствительный, а 0,015 - наиболее чувствительный.
• ❀Переключатель 1=S1: Выбор функции петли канала 1 (10-позиционный DIP-переключатель)

• (Переключатель 1=S1) D3, D4, D5 и (Переключатель 2=S2) D1, D2 Настройки специальных функций

(Режим 1, 2, 3 Обнаружение направления. Режим 4, 5, 6 Нормальный режим, обнаружение двух петель разделено.)(Переключатель 1=S1) D6, D7, D8 и (Переключатель 2=S2) D3, D4, D5 Выбор чувствительности CH1 и CH2.

(Восемь уровней выбора)(Переключатель 1=S1) D9 и D10 и (Переключатель 2=S2) D6, D7 Настройка частоты (от 20 кГц до 100 кГц).

Кнопка сброса:

Обратите внимание: LD-200 необходимо сбрасывать каждый раз при внесении изменений в настройки DIP-переключателей.Установка петли

При установке, пожалуйста, держите вилку и розетку продукта в вертикальном положении

Устранение неполадок

LD-102	LD-200	LD-202	JTHT-11	Одноканальный
12-24 В переменного/постоянного тока Двухканальный	12-24 В переменного/постоянного тока Двухканальный	12-24 В переменного/постоянного тока Двухканальный	12-24 В переменного/постоянного тока Кабель петли	305 м тефлоновая катушка LCR-MT
Мультиметр
