Двухканальный индукционный детектор транспорта для управления раздвижными воротами с определением направления и присутствия представляет собой практичное решение для автоматических въездов с раздвижными воротами, где система управления должна знать не только о наличии транспортного средства, но и о его движении по полосе доступа. Два независимых канала, CH1 и CH2, могут контролировать отдельные индукционные петли и использовать последовательность активации петли для определения направления движения транспортного средства. В зависимости от выбранного режима работы детектор может обеспечивать определение направления, непрерывный выходной сигнал присутствия транспортного средства, импульс въезда или импульс выезда. Эти релейные выходы могут быть интегрированы с контроллерами раздвижных ворот и другим оборудованием автоматизации доступа для поддержки открытия по триггеру транспортного средства, подтверждения проезда и более точного управления въездом/выездом.Для объектов с различными размерами транспортных средств и конфигурациями петель каждый канал предлагает

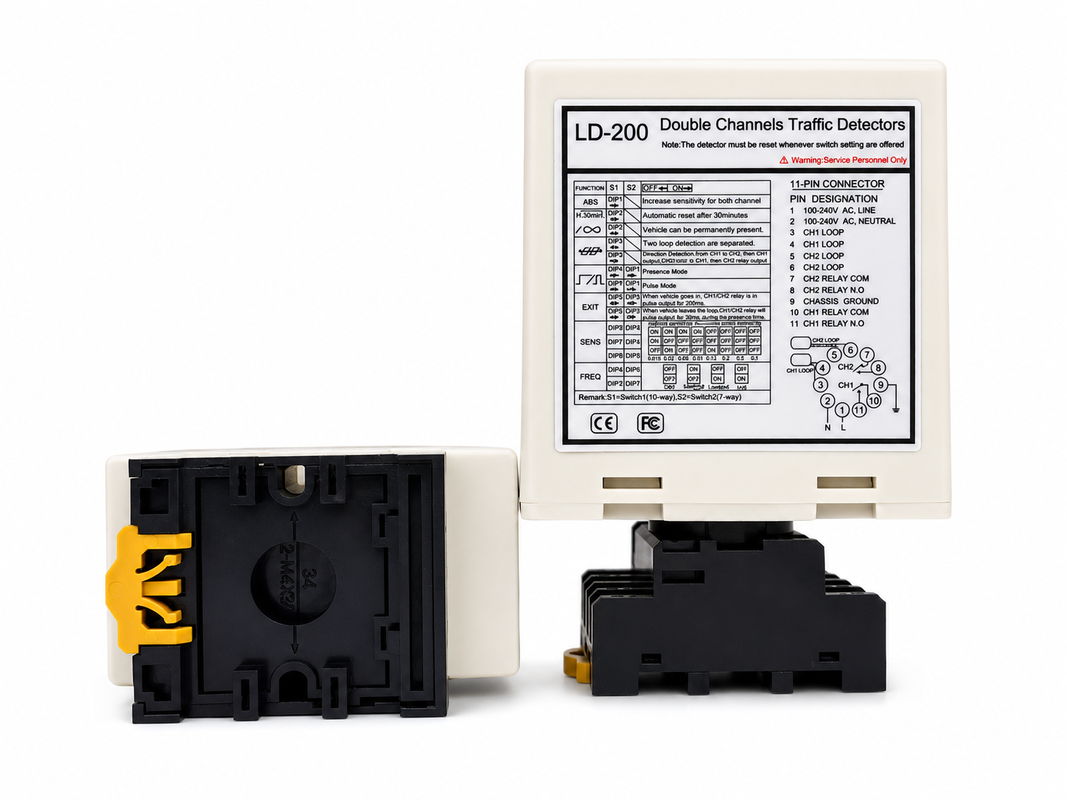

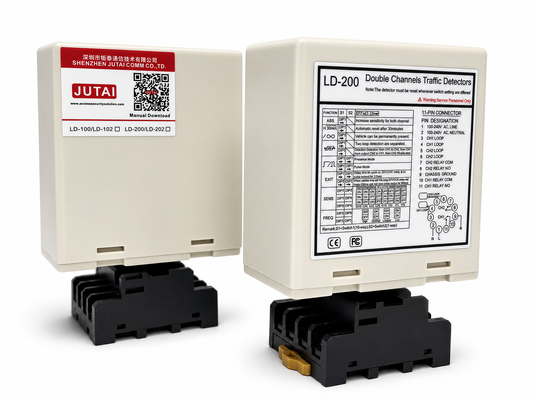

8 выбираемых уровней чувствительности, независимую регулировку частоты и совместимость с индуктивностью петли от20 до 2000 мкГн. ФункцияАвтоматического усиления чувствительности (ASB) помогает поддерживать обнаружение при движении грузовиков, прицепов, сочлененных транспортных средств или транспортных средств с высоким дорожным просветом по зоне обнаружения, а опции постоянного присутствия и автоматического сброса обеспечивают гибкость как для коротких проездов транспортных средств, так и для длительного пребывания. Шесть выбираемых режимов работы, выделенные релейные выходы CH1/CH2, конфигурация DIP-переключателей и индикация состояния и неисправностей с помощью светодиодов упрощают настройку и ввод системы в эксплуатацию. Доступный в версияхLD-200 100–240 В переменного тока иLD-202 12–24 В, этот двухканальный детектор петли хорошо подходит для въездов с раздвижными воротами, полос доступа на парковках, промышленных ворот, логистических объектов и других автоматизированных систем доступа транспортных средств, требующих надежного определения направления и присутствия.Характеристика

• Детектор петли поддерживает широкий диапазон обнаружения от 15 мкГн до 2000 мкГн, что позволяет использовать его с различными размерами и конфигурациями петель для универсального применения в различных сценариях обнаружения трафика.
  • Широкий диапазон обнаружения позволяет нашему детектору петли обнаруживать все виды транспортных средств: мотоциклы, автомобили, сверхдлинные грузовики, автобусы и т. д.
  • 2. Компактный корпус
• Компактный и хорошо спроектированный корпус объединяет все отраслевые требования к функциям и возможностям, позволяя интегрировать этот детектор в любую существующую систему обнаружения трафика.
  • 3. Диагностические возможности и светодиодная индикация
• Комплексные диагностические возможности позволяют точно диагностировать проблемы с петлей и установкой, отображая их с помощью состояния светодиодов, обеспечивая оптимальную производительность и сокращая время простоя.
  • 4. Выбираемое время присутствия
• Выход реле присутствия может быть выбран для ограничения выходного сигнала обнаружения фиксированным временем (более 30 минут) при нахождении транспортного средства в петле, обеспечивая гибкость в управлении трафиком.
  • 5. Автоматическое усиление чувствительности (ASB)
• Эта функция надежно обнаруживает большие комбинации грузовиков и прицепов, а также транспортные средства с высоким дорожным просветом, автоматически повышая чувствительность до максимума при обнаружении транспортного средства, обеспечивая точную идентификацию.
  • 6. Автоматическая компенсация дрейфа окружающей среды.
• Детекторы петель (или другие датчики) автоматически настраиваются и калибруются в соответствии с изменениями условий окружающей среды, поддерживая точность и стабильность обнаружения, несмотря на меняющиеся погодные и экологические факторы.
  • 7. 17 настроек DIP-переключателя
• Конструкция DIP-переключателей на корпусе делает настройку детектора петли проще и понятнее, что очень удобно для пользователей. Пользователи могут сначала установить все функции, а затем установить детектор петли.
  • 8. Двойные каналы работают совместно или независимо
• Двухканальный детектор петли может использоваться как две одноканальные версии, поддерживая два независимых канала обнаружения.
  • Также позволяя одновременно контролировать несколько петель, детектор петли способен распознавать направление в одноканальных приложениях, повышая гибкость и точность обнаружения транспортных средств.
  • 9. Защита от перекрестных помех.
• С помощью DIP-переключателя частота детектора петли может быть отрегулирована для предотвращения перекрестных помех, вызванных установкой двух катушек петли слишком близко.
  • Подключения

Режим присутствия

• Медленно мигает: Указывает на короткое замыкание петли или недостаточное количество витков после петли.
• Быстро мигает: Указывает на обрыв петли или слишком большое количество витков после петли.
• ❀Выбор чувствительности
• Медленно мигает: Указывает на короткое замыкание петли или недостаточное количество витков после петли.
• Быстро мигает: Указывает на обрыв петли или слишком большое количество витков после петли.
• ❀Выбор чувствительности

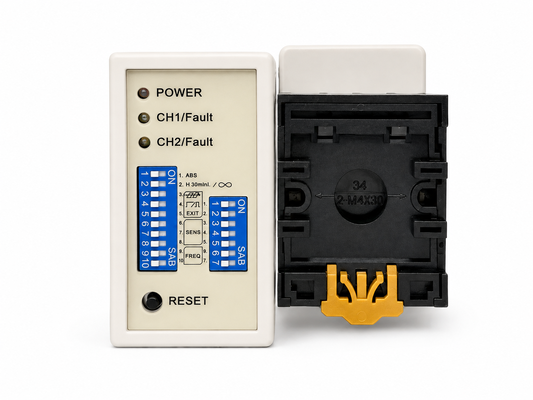

• Пользователь может выбрать 8 различных настроек, изменяя настройки DIP-переключателя в соответствии с различными режимами, как указано в таблицах настроек DIP-переключателя ниже. DIP-переключатели 6, 7 и 8 для выбора чувствительности CH1, где 0,8 - наименее чувствительный, а 0,015 - наиболее чувствительный.
• DIP-переключатели 3, 4 и 5 для выбора чувствительности CH2, где 0,8 - наименее чувствительный, а 0,015 - наиболее чувствительный.
• ❀Переключатель 1=S1: Выбор функции петли канала 1 (10-позиционный DIP-переключатель)

• (Переключатель 1=S1) D3, D4, D5 и (Переключатель 2=S2) D1, D2 Настройки специальных функций

(Режимы 1, 2, 3: Определение направления. Режимы 4, 5, 6: Нормальный режим, обнаружение двумя петлями разделено.)(Переключатель 1=S1) D6, D7 и D8 и (Переключатель 2=S2) D3, D4, D5 Выбор чувствительности CH1 и CH2.

(Восемь уровней выбора)(Переключатель 1=S1) D9 и D10 и (Переключатель 2=S2) D6, D7 Настройка частоты (от 20 кГц до 100 кГц).

Кнопка сброса:

Обратите внимание: LD-200 необходимо сбрасывать каждый раз при изменении настроек DIP-переключателей.Установка петли

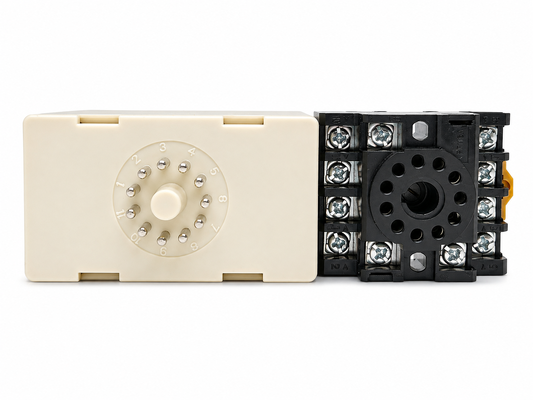

При установке, пожалуйста, держите вилку и розетку продукта в вертикальном положении

Устранение неполадок

LD-102	LD-200	LD-202	JTHT-11	Одноканальный
12-24 В переменного/постоянного тока Двухканальный	12-24 В переменного/постоянного тока Двухканальный	12-24 В переменного/постоянного тока Двухканальный	12-24 В переменного/постоянного тока Кабель петли	305 м тефлоновая катушка LCR-MT
Мультиметр
