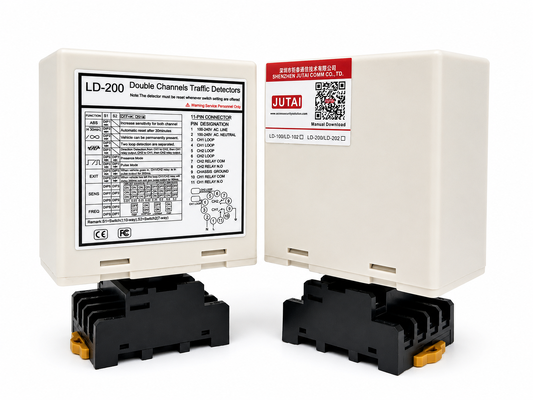

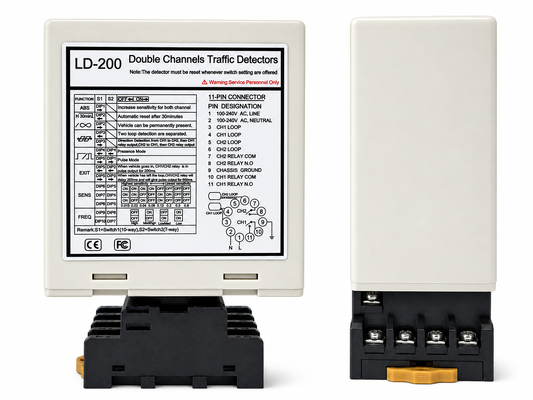

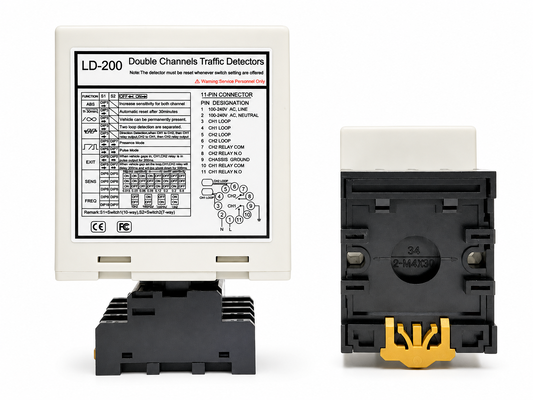

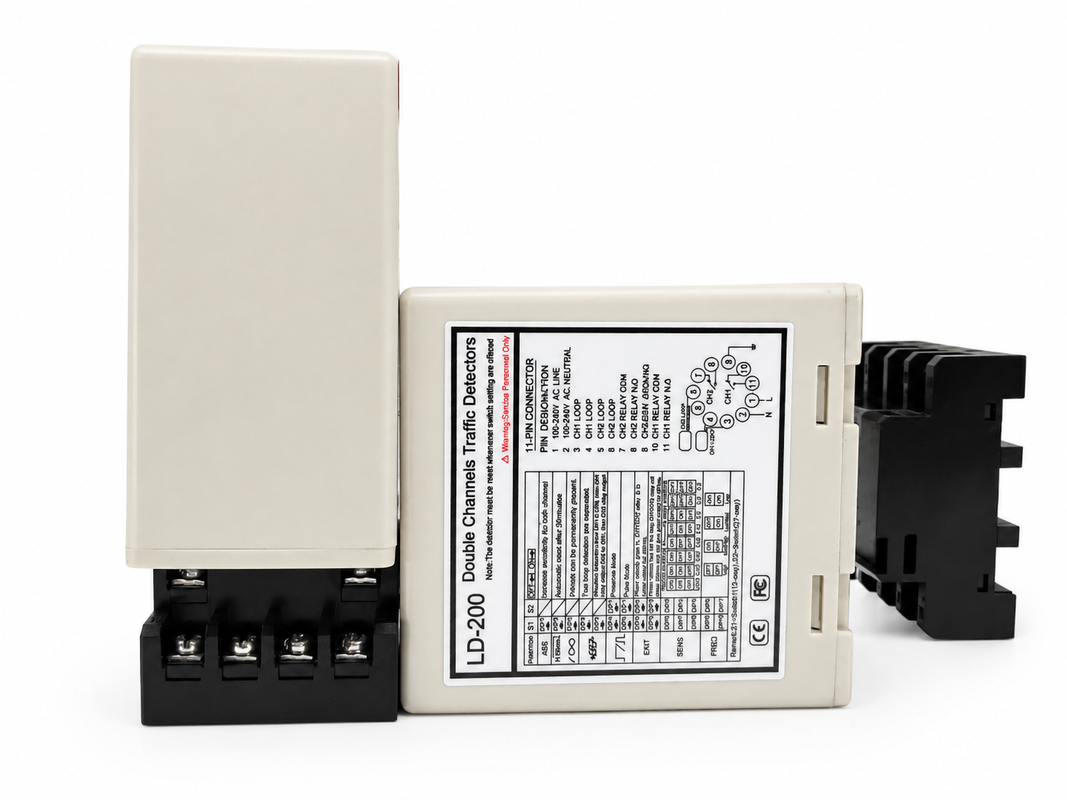

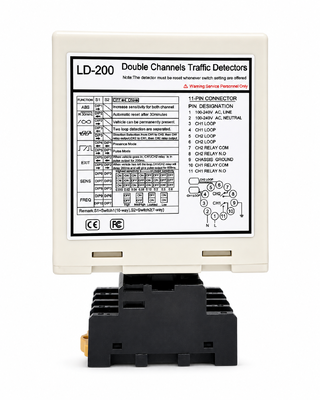

ВДвойной детектор для обнаружения грузовиков и прицепов с функцией автоматического повышения чувствительностиРазработан для применения при доступе к транспортным средствам, где длинные транспортные средства, суставные грузовики, прицепы и транспортные средства с высоким шасси могут быть трудно обнаруживать непрерывно при стандартных настройках петли.С двумя независимыми каналами обнаружения, CH1 и CH2, устройство может контролировать отдельные индукционные петли или работать в скоординированных режимах двойной петли для более продвинутого управления движением транспортного средства.Автоматическое повышение чувствительности (ASB)функция повышает чувствительность обнаружения после обнаружения транспортного средства, помогая поддерживать стабильный сигнал, когда различные секции грузовика или прицепа проходят через петлю.Это уменьшает риск отключения реле, вызванного пробелами между тягачом и прицепом или структурами транспортных средств, которые производят более слабые индуктивные реакции..

В дополнение к улучшенному обнаружению тяжелых транспортных средств, детектор поддерживаетНастройка чувствительности на 8 уровней, четыре выбираемые частоты работы, диапазон индуктивности петли 20 ‰ 2000 μH, постоянное обнаружение присутствия, автоматическое сброс и шесть режимов работыдля гибкой интеграции системы. CH1 и CH2 могут быть настроены для независимого обнаружения присутствия, ввода или вывода импульсов или распознавания направления транспортного средства,в то время как выходы реле позволяют легко подключаться к барьерным воротам, раздвижные ворота, промышленные двери, диспетчеры парковок, светофоры и системы взвешивания.и программирование переключателя DIP упрощает установку и пуск в эксплуатацию. сLD-200 100 ∼ 240 VACиLD-202 12 ̊24 ВЭтот детектор транспортных средств с двойной петлей обеспечивает надежное решение для логистических центров, промышленных парков, входов грузовых автомобилей, платных станций, взвешивающих мостов,и другие приложения контроля доступа к тяжелым транспортным средствам.

• 1. диапазон обнаружения 15-2000 мкм
  • Детектор петли поддерживает широкий диапазон обнаружения от 15 до 2000 мкч, принимая различные размеры петли и конфигурации для универсального применения в различных сценариях обнаружения трафика.
  • Широкий диапазон обнаружения позволяет нашему детектору петли обнаружить все виды транспортных средств, мотоциклов, автомобилей, ультра длинный грузовик, автобусы и так далее
• 2. компактная сторона
  • Компактный и хорошо спроектированный корпус сочетает в себе все отраслевые требования к характеристикам и функциональности, что позволяет этому детектору быть включенным в любую существующую систему обнаружения дорожного движения.
• 3Диагностические возможности и светодиодная индикация
  • Всеобъемлющие диагностические возможности позволяют точно диагностировать проблемы с петлей и установкой и показывают через состояние светодиода, обеспечивая оптимальную производительность и сокращая время простоя.
• 4. Время присутствия под выбором
  • Выход реле присутствия может быть выбран для ограничения выхода обнаружения на фиксированное время (более 30 минут), пока транспортное средство остается в петле, обеспечивая гибкость в управлении движением.
• 5Автоматическое повышение чувствительности (ASB)
  • Эта функция надежно обнаруживает большие комбинации грузовиков-прицепов и высокопоставленных транспортных средств, автоматически повышая чувствительность до максимума при обнаружении транспортного средства, обеспечивая точную идентификацию.
• 6Автоматическая компенсация за отток в окружающую среду
  • детекторы петли (или другие датчики) автоматически регулируются и калибровываются в зависимости от изменений условий окружающей среды,сохранение точности и стабильности обнаружения, несмотря на изменение погоды и факторов окружающей среды.
• 7. 17 Настройка переключателя глубины
  • Дизайн переключателя на оболочке делает настройку детектора петли проще и понятнее, что очень удобно для пользователей.Пользователи могут сначала установить все функции, а затем установить детектор петли.
• 8Двойные каналы работают совместно или независимо.
  • Двухканальный детектор петли может использоваться как две одноканальные версии, поддерживает два независимых канала обнаружения.
  • Также позволяя одновременно контролировать несколько петлей, детектор петли имеет возможность распознавать направление в одноканальных приложениях.повышение гибкости и точности обнаружения транспортных средств.
• 9- Противопереходные помехи.
  • С помощью переключателя погружения частоту детектора петли можно регулировать, чтобы предотвратить помехи переключения, вызванные установкой двух петлевых катушек слишком близко.

Детектор серии LD-200 может быть настроен на любой из следующих режимов:

• CH1 Detecting Led:Continuously On: указывает на обнаружение транспортного средства.
• Медленное мигание: указывает на короткое замыкание петли или количество поворотов после петли недостаточно.
• Быстрое мигание: указывает на то, что петля открыта или слишком много поворотов после петли.
• CH2 Detecting Led:Continuously On: указывает на обнаружение транспортного средства.
• Медленное мигание: указывает на короткое замыкание петли или количество поворотов после петли недостаточно.
• Быстрое мигание: указывает на то, что петля открыта или слишком много поворотов после петли.

• Чувствительность и частоту петли можно регулировать с помощью 7-управленного переключателя и 10-управленного переключателя.
• Пользователь может выбрать 8 различных настроек, изменив настройку переключателя на разные режимы, как показано в таблицах настройки переключателя ниже.8 - наименее чувствительный и 0 - наименее чувствительный..015 наиболее чувствителен.
• При выборе чувствительности CH2 переключатель 3, 4 и 5 с наименьшей чувствительностью 0,8 и наибольшей чувствительностью 0,015;

• (Переключатель 1) DIP1 & DIP2 Специальное повышение чувствительности для обоих прицепов (оба канала)

(Switch1=S1) D3,D4,D5 и ((Switch2=S2) D1,D2 Настройка специальных функций(режим 1,2,3 Диагностика направления, режим 4,5,6 Нормальный режим, два обнаружения петли разделены.)

(Switch1=S1) D6 & D7 & D8 и (Switch2=S2) D3 & D4 & D5 Настройка выбора чувствительности CH1 и CH2.(Восемь уровней выбора)

(Switch1=S1) D9 & D10 и (Switch2=S2) D6,D7 Настройка частоты (20 К до 100 КГц).

Кнопка сброса:Примечание: LD-200 должен быть сброшен каждый раз, когда изменяется настройка переключателей Dip.

Кружки запечатываются с помощью “быстросоединяющегося” черного эпоксидного соединения или горячей битумной мастики для смешивания с дорожной поверхностью.

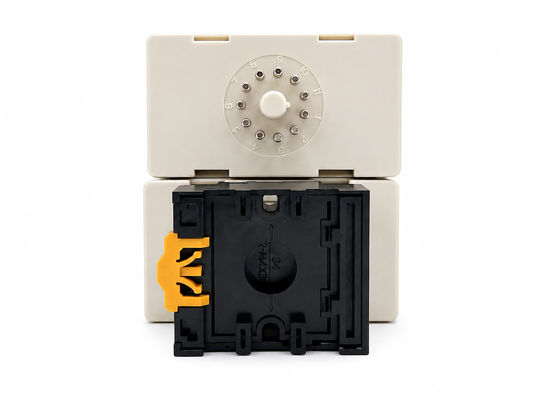

При установке, пожалуйста, держите продукт розетки в вертикальном направлении

LD-100	LD-102	LD-200	LD-202	JTHT-11
Единый канал 100-240 В переменного тока	Единый канал 12-24 V переменный ток	Двойной канал 100-240 В переменного тока	Двойной канал 12-24 Вт AV/DC	Кабель с петлей 305 м тефлоновая катушка
LCR-MT
Мультиметр
