Разработанный для автоматизированного управления промышленными дверями, этот детектор обеспечивает надежное срабатывание автомобиля, непрерывное обнаружение присутствия и регулируемую задержку закрытия для складов,заводы, логистические центры, погрузочные площадки и другие контролируемые точки доступа. Он работает с индуктивной петлей, установленной под подъездом, и обнаруживает изменения индуктивности петли при входе транспортного средства,остается внутриЗатем детектор посылает сигналы ретрансляции подключенному контроллеру промышленных дверей,позволяет двери открываться автоматически при приближении транспортного средства и оставаться открытыми, пока транспортное средство находится внутри охраняемой зоны.

Функция обнаружения присутствия поддерживает более безопасную работу двери, поддерживая активный сигнал ретрансляции до тех пор, пока транспортное средство остается над петлей.Выход не сброшен из-за таймаута., что делает его подходящим для грузовиков, прицепов, погрузчиков и других транспортных средств, которые могут останавливаться или медленно двигаться под дверью.Это помогает уменьшить риск закрытия двери до того, как транспортное средство полностью очистит вход и поддерживает контроль противосопротивления в оживленных промышленных условиях.

Регулируемая задержка отпуска реле позволяет установщику выбрать 0, 2, 5, 8, 10, 15, 20 или 30 секунд после того, как транспортное средство покинет петлю.Эта гибкость помогает согласовать задержку закрытия двери с движением транспортаВходный импульс, выходный импульс и режимы выхода присутствия также позволяют детектору работать с дверными контроллерами, предупреждающими огнями, камерами, счетчиками,и другое подключенное оборудование.

Детектор поддерживает широкий диапазон индуктивности 15 ∼ 2000 мкГ и обеспечивает 16 уровней чувствительности для различных размеров петли, глубины установки, типов транспортных средств и электрических условий.Автоматическое повышение чувствительности помогает поддерживать стабильное обнаружение грузовиков с высоким шасси и длинными прицепами, в то время как четыре выбираемые частоты работы помогают уменьшить перекрестную связь, когда рядом установлено несколько петль.Этот детектор промышленных дверей для автомобилей предлагает гибкое решение для автоматического открытия, контроль за открытием, задержка закрытия и надежное наблюдение за безопасностью автомобиля.

• 1. диапазон обнаружения 15-2000 мкм
  • Детектор петли поддерживает широкий диапазон обнаружения от 15 до 2000 мкч, принимая различные размеры петли и конфигурации для универсального применения в различных сценариях обнаружения трафика.Широкий диапазон обнаружения позволяет нашему детектору петли обнаружить все виды транспортных средств, мотоциклы, автомобили, ультра длинные грузовики, автобусы и так далее.
• 2. компактная сторона
  • Компактный и хорошо спроектированный корпус сочетает в себе все отраслевые требования к характеристикам и функциональности, что позволяет этому детектору быть включенным в любую существующую систему обнаружения дорожного движения.
• 3. Диагностические возможности светодиодов
  • Всеобъемлющие диагностические возможности позволяют точно диагностировать проблемы с петлей и установкой и показывают через светодиод, обеспечивая оптимальную производительность и сокращая время простоя.
• 4. Время присутствия под выбором
  • Выход реле присутствия может быть выбран для ограничения выхода обнаружения на фиксированное время (более 30 минут), пока транспортное средство остается в петле, обеспечивая гибкость в управлении движением.
• 5Время присутствия петли
  • Интерференции между соседними детекторами петли могут быть определены с помощью интегральной индикации и устранены путем регулировки частоты, обеспечивая надежную работу.
• 6Два отдельных выходных реле.
  • Реле присутствия A: обеспечивает выход присутствия и может быть продлен на 0, 2, 5, 8, 10, 15, 20 или 30 секунд, программируемый с помощью внешних 10-путевых переключателей DIP.
  • Импульсный реле B: программируемый с помощью внешних 10-путейных переключателей DIP, он предлагает присутствие, импульс при входе, импульс при выходе или неисправный выход, повышая гибкость обнаружения.
• 7Автоматическое повышение чувствительности (ASB)
  • Эта функция надежно обнаруживает большие комбинации грузовиков-прицепов и высокопоставленных транспортных средств, автоматически повышая чувствительность до максимума при обнаружении транспортного средства, обеспечивая точную идентификацию.
• 8Автоматическая компенсация за отток в окружающую среду
  • детекторы петли (или другие датчики) автоматически регулируются и калибровываются в зависимости от изменений условий окружающей среды,сохранение точности и стабильности обнаружения, несмотря на изменение погоды и факторов окружающей среды.
• 9. 10 Дип переключатель
  • Дизайн переключателя на оболочке делает настройку детектора петли проще и понятнее, что очень удобно для пользователей.Пользователи могут сначала установить все функции, а затем установить детектор петли.
• 10- Противопереходные помехи.
  • С помощью переключателя погружения частоту детектора петли можно регулировать, чтобы предотвратить помехи переключения, вызванные установкой двух петлевых катушек слишком близко.

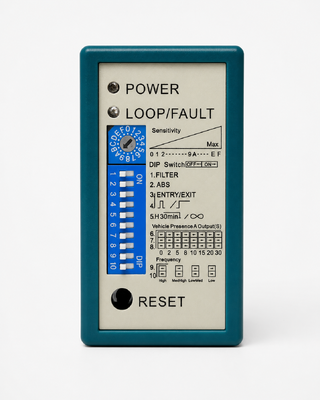

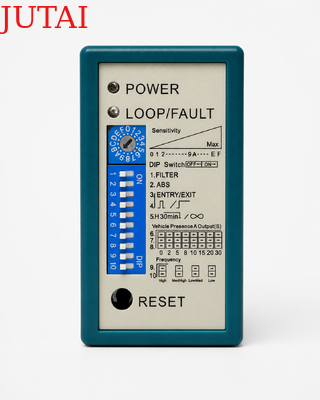

(1)Силовой светодиод: красный светодиод питания указывает на включенную мощность

• Определение светодиода: непрерывно включен: указывает на обнаружение транспортного средства.
• Медленное мигание: указывает на короткое замыкание петли или количество поворотов после петли недостаточно.
• Быстрое мигание: указывает на то, что петля открыта или слишком много поворотов после петли.

• Чувствительность петли может регулироваться с помощью тройника с надписью "Чувствительность".Пользователь может выбрать 16 различных настроек, поворачивая тройник с 0 наименее чувствительным и F .



1. DIP 1 & DIP 2 Установка специальных функций

2. DIP 3 & DIP 4 Настройка реле B Выход

3. Настройка автоматического перезагрузки DIP 5

4. DIP 6 & DIP 7 & DIP 8 Настройка реле с задержкой

5. DIP 9 & DIP 10 Настройка частоты (40 К до 100 КГц).

• В приложении, где установлены два или более детектора цикла и циклы датчиков, set one detector to high frequency and the other set to low frequency to minimize the effects of cross-talk between the two systems(The sensing loops and detectors should be positioned at least 2m apart).
• Кнопка перезагрузки:Примечание: LD-100 должен быть перезагружен каждый раз, когда изменяется настройка переключателей Dip.

• Установите детектор в защищенном от погодных условий корпусе.
• Детектор должен быть как можно ближе к сенсорной петле.
• Детектор всегда следует устанавливать вдали от сильных магнитных полей.
• Избегайте пропускания высоковольтных проводов рядом с детекторами петли.
• Не устанавливайте детектор на вибрирующие предметы.

• При установке контрольной коробки в радиусе 10 метров от петли обычные провода могут быть использованы для подключения контрольной коробки к петле.Не превышать расстояния 30 метров между контрольной коробкой и петлей.



Кружки запечатываются с помощью “быстросоединяющегося” черного эпоксидного соединения или горячей битумной мастики для смешивания с дорожной поверхностью.
