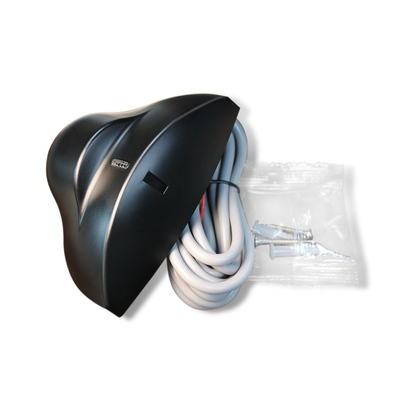

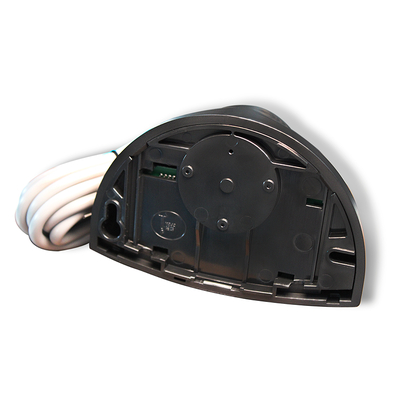

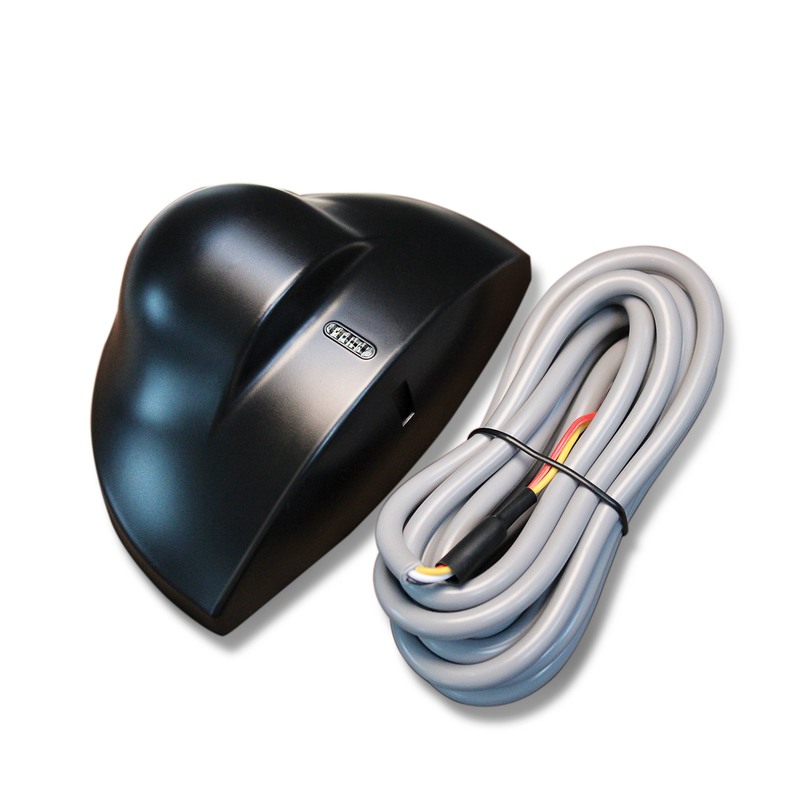

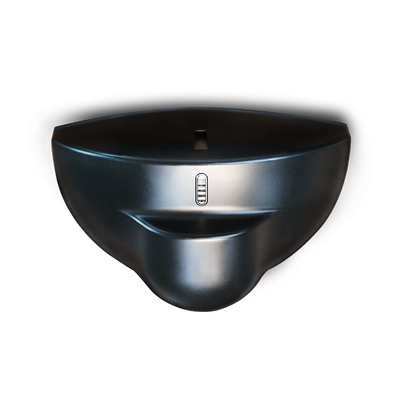

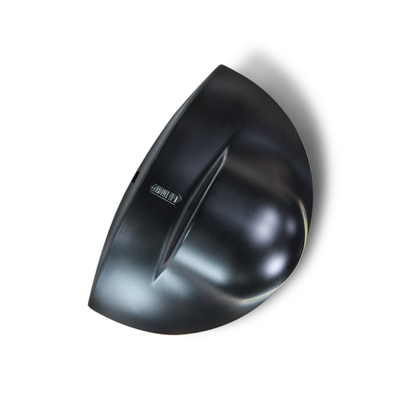

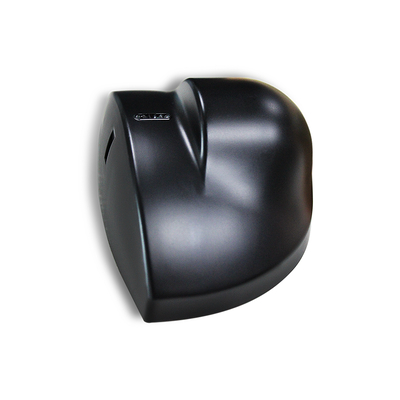

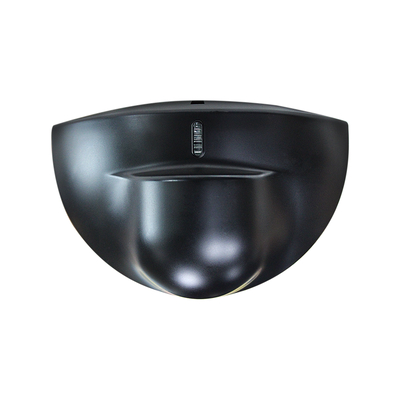

RD24-4S Допплеровский детектор. 4х2 м. Широкое поле обнаружения, высокоточный датчик движения.

Наименование марки:	JUTAI
Номер модели:	РД24-4С
MOQ:	100
цена:	4-6 USD according to order quantity
Подробная информация об упаковке:	КОРОБКА
Условия оплаты:	Т/Т, PayPal, Alipay, Western Union

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

ШЭНЬЧЖЭНЬ КИТАЙ

Сертификация:

Максимальная высота установки:

Технология:

Микроволновый допплеровский радар

Частота передатчика:

24.125 ГГц

Излучаемая мощность передатчика:

<20 дБм ЭИИМ

Плотность мощности передатчика:

≤5 мВт/см

Углы наклона:

0°~90° по вертикали; -30°~+30° в поперечном направлении

Поле обнаружения (установка 2,2 м):

4м(Ш)×2м(Г)

Режим обнаружения:

Обнаружение движения

Минимальная обнаруживаемая скорость:

5 см/с (ось датчика)

Напряжение питания:

12–24 В переменного тока ±10 %; 12–24 В постоянного тока +30 %/-10 %

Частота основ:

50-60 Гц

Потребляемая мощность:

≤2 Вт (ВА)

Режим вывода:

Выход переключателя трубки

Время вывода сигнала:

1,5 с удерживать

Максимальное контактное напряжение:

42 В переменного/постоянного тока

Максимальный контактный ток:

1А (резистивный)

Максимальная переключая сила:

30 Вт (постоянный ток) / 60 ВА (переменный ток)

Диапазон рабочих температур:

-20 ℃ ~ +55 ℃

Степень защиты:

Соответствие нормам:

R&TTE 1999/5/EC; ЭМС 89/336/ЕЕС

Материал:

Цвет корпуса:

Черный/Серебристый

Размеры (W×H×D):

120мм×80мм×50мм

Вес нетто:

0.215 кг

Длина кабеля:

2,2 м

Поставка способности:

5000 шт в месяц

Выделить:

Дёпплеровский детектор широкого поля обнаружения

Датчик микроволнового движения высокой точности

Датчик обнаружения движения диапазоном 4 × 2 м

Характер продукции

RD24-4S Допплеровский детектор | Широкое поле обнаружения 4м×2м, высокоточный датчик движения

Допплеровский детектор RD24-4S — это профессиональное высокопроизводительное устройство обнаружения движения, разработанное для коммерческих систем доступа и автоматических дверей повышенной нагрузки. Оно оснащено широким полем обнаружения 4м×2м и ведущей в отрасли высокоточной системой обнаружения движения, что делает его лучшим выбором для коммерческих помещений с большим потоком посетителей, вестибюлей офисов, торговых центров и розничных магазинов. Работающий на основе проверенной технологии микроволнового допплеровского радара с частотой 24,125 ГГц, этот детектор обеспечивает широкий диапазон обнаружения шириной 4 метра и глубиной 2 метра при стандартной высоте установки 2,2 метра, полностью охватывая большие коммерческие входы и широкие проходы со стеклянными раздвижными дверями без мертвых зон, гарантируя точное обнаружение каждого приближающегося пешехода. Его высокоточный сенсорный сердечник превосходно определяет даже малейшие движения человека со скоростью от 5 см/с, а интеллектуальный алгоритм строго отфильтровывает ложные срабатывания от вибраций окружающей среды, плавающего мусора и нечеловеческого движения, устраняя частые неисправности дверей, вызванные ошибочным обнаружением.

В отличие от обычных детекторов с узким или нестабильным диапазоном обнаружения, эта модель сочетает в себе широкое покрытие и точное нацеливание, адаптируясь к различным положениям установки и типам дверей без повторной калибровки. Заключенный в прочный корпус из АБС-пластика, он обеспечивает стабильную работу в сложных электромагнитных условиях, устойчив к ежедневному износу и соответствует международным сертификатам R&TTE и EMC для безопасной работы без помех. Благодаря совместимости plug-and-play и стабильному выходному сигналу он легко интегрируется с основными системами управления автоматическими дверями, не требуя сложной настройки. Сочетая щедрое широкое поле обнаружения и сверхвысокую точность, этот допплеровский детектор является надежным и долговечным решением для коммерческих нужд в области обнаружения движения.

RD24-4S Допплеровский детектор. 4х2 м. Широкое поле обнаружения, высокоточный датчик движения. 0

Основные преимущества продукта

Основная частота микроволнового диапазона 24,125 ГГц для стабильного обнаружения движения (≥5см/с)
Широкое поле обнаружения: 4м(Ш)*2м(Г) при высоте установки 2,2м
Гибкая регулировка угла: 0°~90° по вертикали / -30°~+30° по горизонтали
Широкий диапазон напряжения питания: 12-24В AC/DC с низким энергопотреблением (≤2Вт)
Защита IP54 и рабочий диапазон температур от -20°C до +55°C для полузакрытого использования в помещении/на улице
Простая установка и регулировка благодаря компактным размерам, потенциометру чувствительности и четкому светодиодному индикатору состояния
Надежный выход: удержание сигнала 1,5с, максимальное напряжение контакта 42В AC/DC, ток 1А резистивный

Технические характеристики

Параметр	Спецификация
Технология	Микроволновой допплеровский радар
Частота передатчика	24,125 ГГц
Мощность излучения передатчика	<20 дБм EIRP
Плотность мощности передатчика	≤5мВт/см
Максимальная высота установки	3м
Углы наклона	0°~90° по вертикали; -30°~+30° по горизонтали
Поле обнаружения (при высоте установки 2,2м)	4м(Ш)*2м(Г)
Режим обнаружения	Обнаружение движения
Минимальная обнаруживаемая скорость	5см/с (по оси датчика)
Напряжение питания	12-24В AC ±10%; 12-24В DC +30% / -10%
Частота сети	50-60 Гц
Потребляемая мощность	≤2Вт(ВА)
Режим вывода	Выход на переключающей трубке
Время выходного сигнала	Удержание 1,5с
Максимальное напряжение контакта	42В AC/DC
Максимальный ток контакта	1А (резистивный)
Максимальная коммутируемая мощность	30Вт(DC) / 60ВА(AC)
Диапазон рабочих температур	-20°C ~ +55°C
Степень защиты	IP54
Соответствие нормам	R&TTE 1999/5/EC; EMC 89/336/EEC
Материал	АБС
Цвет корпуса	Черный/Серебристый
Размеры (ШВГ)	120мм80мм50мм
Вес нетто	0,215 кг
Длина кабеля	2,2м

Руководство по установке и настройке

Производительность датчика тесно связана с правильной установкой и настройкой. Простое управление без необходимости использования профессиональных инструментов:

Требования к установке

Избегайте мест с вибрацией, близости к неоновым лампам и перекрытия датчика; не прикасайтесь к внутренним электронным компонентам во время установки.

Регулировка чувствительности

Аккуратно и медленно вращайте потенциометр чувствительности; значение чувствительности определяет размер поля обнаружения (установите на 1/2 или выше для короткого расстояния обнаружения).

Регулировка угла

Горизонтальный угол плоской антенны = положение поля обнаружения; вертикальный угол = глубина поля обнаружения; установите угол микроволнового модуля ≥45° для оптимального обнаружения.

Проверка состояния

Светодиод мигает после включения питания (нормальный режим ожидания); светодиод горит непрерывно при обнаружении движущейся цели (срабатывание обнаружения).

Руководство по устранению неисправностей

Признак неисправности	Вероятные причины	Корректирующее действие
Дверь не открывается, светодиод не горит	Датчик отключен от питания	Проверьте подключение проводки и правильность подачи питания
Дверь постоянно открывается/закрывается	Датчик обнаруживает вибрацию/движение двери; источник помех в диапазоне обнаружения	Надежно закрепите датчик; увеличьте угол наклона/уменьшите чувствительность; устраните источники помех в поле обнаружения
Расстояние обнаружения слишком мало	Низкая чувствительность; угол наклона микроволнового модуля <45°; датчик перекрыт	Установите потенциометр чувствительности на 1/2 или выше; установите угол наклона модуля ≥45°; уберите блокирующие объекты

Сценарии применения

RD24-4S — это многоцелевой датчик обнаружения движения с высокой адаптивностью, в основном применяемый для:

Системы автоматических дверей: Раздвижные двери, распашные двери, стеклянные индукционные двери (коммерческие здания, торговые центры, офисные здания)
Безопасность и мониторинг: Обнаружение периметра, индукция движения людей внутри помещений (жилые дома, фабрики, склады)
Промышленная автоматизация: Обнаружение движения конвейерной ленты, индукция запуска/остановки оборудования (производственные линии легкой промышленности)
Интеллектуальное здание: Индукция умного освещения, индукция кондиционирования воздуха (общественные места, такие как коридоры и лифты)

Основные технологии

Микроволновой допплеровский радарный датчик Радарный датчик 24,125 ГГц Датчик движения для автоматических дверей Датчик обнаружения в широком поле Датчик движения IP54
