RD24-4S 24.125 ГГц Микроволновый радар | Обнаружение без слепых зон, Простая установка

Наименование марки:	JUTAI
Номер модели:	РД24-4С
MOQ:	100
цена:	4-6 USD according to order quantity
Подробная информация об упаковке:	КОРОБКА
Условия оплаты:	Т/Т, PayPal, Alipay, Western Union

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

ШЭНЬЧЖЭНЬ КИТАЙ

Сертификация:

Максимальная высота установки:

Технология:

Микроволновый допплеровский радар

Частота передатчика:

24.125 ГГц

Излучаемая мощность передатчика:

<20 дБм ЭИИМ

Плотность мощности передатчика:

≤5 мВт/см

Углы наклона:

0°~90° по вертикали; -30°~+30° в поперечном направлении

Поле обнаружения (установка 2,2 м):

4м(Ш)×2м(Г)

Режим обнаружения:

Обнаружение движения

Минимальная обнаруживаемая скорость:

5 см/с (ось датчика)

Напряжение питания:

12–24 В переменного тока ±10 %; 12–24 В постоянного тока +30 %/-10 %

Частота основ:

50-60 Гц

Потребляемая мощность:

≤2 Вт (ВА)

Режим вывода:

Выход переключателя трубки

Время вывода сигнала:

1,5 с удерживать

Максимальное контактное напряжение:

42 В переменного/постоянного тока

Максимальный контактный ток:

1А (резистивный)

Максимальная переключая сила:

30 Вт (постоянный ток) / 60 ВА (переменный ток)

Диапазон рабочих температур:

-20 ℃ ~ +55 ℃

Степень защиты:

Соответствие нормам:

R&TTE 1999/5/EC; ЭМС 89/336/ЕЕС

Материал:

Цвет корпуса:

Черный/Серебристый

Размеры (W×H×D):

120мм×80мм×50мм

Вес нетто:

0.215 кг

Длина кабеля:

2,2 м

Поставка способности:

5000 шт в месяц

Выделить:

24Радарный датчик микроволновой частоты 125 ГГц

микроволновый датчик движения без слепых зон

простой в установке микроволновый радарный датчик

Характер продукции

Датчик стеклянных дверей RD24-4S ∙ ∙ Малая мощность ≤2 Вт ∙ ∙ ∙ ∙ Регулируемый угол наклона

Радар с микроволновой частотой 24,125 ГГц RD24-4S - это универсальное, ориентированное на пользователя решение для обнаружения движения, разработанное для универсальной автоматизации дверей и коммерческого контроля доступа,отличается надежным обнаружением без слепоты и действительно легкой установкой для оптимизации настройки и повышения ежедневной производительностиЭтот радар, оснащенный передовой микроволновой допплеровской технологией на частоте 24,125 ГГц, предназначен для полного удаления мертвых зон обнаружения, охватывая весь путь входа автоматических дверей,коммерческие двери и стеклянные распределительные двери с постояннымОн точно фиксирует движение пешеходов со скоростью ≥5 см/с без слепых точек или пропущенных пусковых механизмов, даже в условиях углового монтажа или высокой установки, обеспечивая плавное движение.бесперебойная работа дверей для торговых центров с высоким трафиком, офисов и торговых площадей.

Что отличает эту модель от других, так это ее удобный дизайн установки, предназначенный для пропуска сложных инструментов и профессиональной отладки: он поставляется с предварительно проводным 2.2-метровый кабель для прямого подключения к стандартным дверным системам управления, а его компактный, легкий корпус ABS поддерживает быструю поверхностную установку на дверные рамы, стены или потолки с базовым оборудованием.что делает его идеальным для быстрой коммерческой модернизации и новых проектов дверей.Построен с прочными внутренними компонентами, он работает стабильно с низким расходом энергии, сопротивляется незначительным воздействиям окружающей среды, и соответствует международным стандартам R & TTE и EMC для безопасного,длительное использованиеБез громоздких деталей или сложной проводки, этот микроволновой радар без слепоты сочетает в себе надежный полный охват и ультрапростую настройку.что делает его идеальным plug-and-play выбором для различных потребностей в автоматизации дверей без дополнительных хлопот установки.

RD24-4S 24.125 ГГц Микроволновый радар | Обнаружение без слепых зон, Простая установка 0

RD24-4S 24.125 ГГц Микроволновый радар | Обнаружение без слепых зон, Простая установка 1

Основные моменты продукции

24.125 ГГц основная микроволновая частота для стабильного обнаружения движения (≥ 5 см/с)
Широкое поле обнаружения: 4m ((W) * 2m ((D) на высоте установки 2,2m
Гибкое регулирование угла: 0°~90° вертикально / -30°~+30° наклон в сторону
Широковольтный источник питания: 12-24V AC/DC с низким расходом энергии (≤2W)
Защита IP54 и рабочая температура -20°C~+55°C для использования в помещении/на улице в полузакрытом состоянии
Легкая установка и настройка с компактным размером, потенциометром чувствительности и четким указателем состояния светодиода
Надежный выход: 1,5 с. Стойкость сигнала, 42 Вт максимальное контактное напряжение переменного тока / постоянного тока, 1 А сопротивляющего тока

Технические спецификации

Параметр	Спецификация
Технологии	Микроволновой допплеровский радар
Частота передатчика	24.125 ГГц
Излучаемая мощность передатчика	< 20 дБм EIRP
Плотность мощности передатчика	≤ 5 мВт/см
Максимальная высота установки	3 м
Угол наклона	0°~90° вертикально; -30°~+30° боково
Поле обнаружения (установка 2,2 м)	4m ((W) * 2m ((D)
Режим обнаружения	Поиск движения
Минимальная обнаруживаемая скорость	5 см/с (ось датчика)
Напряжение питания	12-24V AC ±10%; 12-24V DC +30% / -10%
Основная частота	50-60 Гц
Потребление энергии	≤ 2 Вт ((ВА)
Режим вывода	Выходный выпуск коммутатора
Время выхода сигнала	1.5s держите
Максимальное контактное напряжение	42В переменный ток
Максимальный контактный ток	1А (сопротивление)
Максимальная мощность переключения	30 Вт (DC) / 60 Вт (AC)
Диапазон рабочей температуры	-20°C ~ +55°C
Степень защиты	IP54
Соответствие нормам	R&TTE 1999/5/EC; EMC 89/336/EEC (вводится в действие с 1 января 1999 года)
Материал	ABS
Цвет корпуса	Черный/серебряный
Размеры (WHD)	1208050 мм
Чистая масса	0.215 кг
Длина кабеля	2.2м

Руководство по установке и регулировке

Простая работа без профессиональных инструментов:

Растущие требования

Избегайте вибрационных положений, близости неоновых ламп и окклюзии датчиков; не прикасайтесь к внутренним электронным частям во время установки.

Корректировка чувствительности

Осторожно и медленно поворачивайте потенциометр чувствительности; значение чувствительности определяет размер поля обнаружения (настраивается на 1/2 или выше для короткого расстояния обнаружения).

Настройка угла

Плоскоугольный боковой угол антенны = положение поля обнаружения; вертикальный угол = глубина поля обнаружения; установить угол микроволнового модуля ≥45° для оптимального обнаружения.

Проверка состояния

Светодиод мигает после включения (нормальное состояние ожидания); светодиод постоянно загорается при обнаружении движущейся цели (привод обнаружения).

Руководство по устранению неполадок

Феномен вины	Вероятные причины	Корректирующие действия
Дверь не открывается и светодиод не освещается	Отключение датчика	Проверьте подключение проводки и действительность питания
Дверь постоянно открывается/замыкается	Датчик обнаруживает вибрацию/движение двери; источник помех в диапазоне обнаружения	Прочно закрепите датчик; увеличьте угол наклона / уменьшите чувствительность; удалите источники помех в поле обнаружения
Дистанция обнаружения слишком близка.	Низкая чувствительность; угол микроволнового модуля < 45°; блокировка датчика	Регулировать потенциометр чувствительности на 1/2 или выше; установить угол модуля на ≥45°; удалить блокирующие предметы

Сценарии применения

RD24-4S представляет собой датчик обнаружения движения для нескольких сценариев с высокой адаптивностью, в основном применимый к:

Системы автоматических дверей:Сдвижные двери, качающиеся двери, стеклянные индукционные двери (коммерческие здания, торговые центры, офисные здания)
Безопасность и мониторинг:Определение периметра безопасности, индукция движения человека в помещении (жилой дом, фабрика, склад)
Промышленная автоматизация:Поиск движения на конвейерной ленте, индукция запуска/остановки оборудования (линии производства легкой промышленности)
Интеллектуальное здание:Индукция интеллектуального освещения, индукция кондиционирования воздуха (общественные зоны, такие как коридоры и лифты)

Основные технологии

Микроволновой допплеровский радарный датчик 24Радарный датчик.125 ГГц Автоматический детектор движения двери Датчик обнаружения широкого поля Датчик движения IP54

Тэги:

Подробная информация о продукции

Дом > продукты >

датчик движения микроволны

RD24-4S 24.125 ГГц Микроволновый радар | Обнаружение без слепых зон, Простая установка

Все категории

RD24-4S 24.125 ГГц Микроволновый радар | Обнаружение без слепых зон, Простая установка

Наименование марки:	JUTAI
Номер модели:	РД24-4С
MOQ:	100
цена:	4-6 USD according to order quantity
Подробная информация об упаковке:	КОРОБКА
Условия оплаты:	Т/Т, PayPal, Alipay, Western Union

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

ШЭНЬЧЖЭНЬ КИТАЙ

Фирменное наименование:

JUTAI

Сертификация:

Номер модели:

РД24-4С

Максимальная высота установки:

3м

Технология:

Микроволновый допплеровский радар

Частота передатчика:

24.125 ГГц

Излучаемая мощность передатчика:

<20 дБм ЭИИМ

Плотность мощности передатчика:

≤5 мВт/см

Углы наклона:

0°~90° по вертикали; -30°~+30° в поперечном направлении

Поле обнаружения (установка 2,2 м):

4м(Ш)×2м(Г)

Режим обнаружения:

Обнаружение движения

Минимальная обнаруживаемая скорость:

5 см/с (ось датчика)

Напряжение питания:

12–24 В переменного тока ±10 %; 12–24 В постоянного тока +30 %/-10 %

Частота основ:

50-60 Гц

Потребляемая мощность:

≤2 Вт (ВА)

Режим вывода:

Выход переключателя трубки

Время вывода сигнала:

1,5 с удерживать

Максимальное контактное напряжение:

42 В переменного/постоянного тока

Максимальный контактный ток:

1А (резистивный)

Максимальная переключая сила:

30 Вт (постоянный ток) / 60 ВА (переменный ток)

Диапазон рабочих температур:

-20 ℃ ~ +55 ℃

Степень защиты:

IP54

Соответствие нормам:

R&TTE 1999/5/EC; ЭМС 89/336/ЕЕС

Материал:

АБС

Цвет корпуса:

Черный/Серебристый

Размеры (W×H×D):

120мм×80мм×50мм

Вес нетто:

0.215 кг

Длина кабеля:

2,2 м

Количество мин заказа:

100

Цена:

4-6 USD according to order quantity

Упаковывая детали:

КОРОБКА

Время доставки:

5-8 рабочих дней

Условия оплаты:

Т/Т, PayPal, Alipay, Western Union

Поставка способности:

5000 шт в месяц

Выделить:

24Радарный датчик микроволновой частоты 125 ГГц

микроволновый датчик движения без слепых зон

простой в установке микроволновый радарный датчик

Характер продукции

Датчик стеклянных дверей RD24-4S ∙ ∙ Малая мощность ≤2 Вт ∙ ∙ ∙ ∙ Регулируемый угол наклона

RD24-4S 24.125 ГГц Микроволновый радар | Обнаружение без слепых зон, Простая установка 0

RD24-4S 24.125 ГГц Микроволновый радар | Обнаружение без слепых зон, Простая установка 1

Основные моменты продукции

24.125 ГГц основная микроволновая частота для стабильного обнаружения движения (≥ 5 см/с)
Широкое поле обнаружения: 4m ((W) * 2m ((D) на высоте установки 2,2m
Гибкое регулирование угла: 0°~90° вертикально / -30°~+30° наклон в сторону
Широковольтный источник питания: 12-24V AC/DC с низким расходом энергии (≤2W)
Защита IP54 и рабочая температура -20°C~+55°C для использования в помещении/на улице в полузакрытом состоянии
Легкая установка и настройка с компактным размером, потенциометром чувствительности и четким указателем состояния светодиода
Надежный выход: 1,5 с. Стойкость сигнала, 42 Вт максимальное контактное напряжение переменного тока / постоянного тока, 1 А сопротивляющего тока

Технические спецификации

Параметр	Спецификация
Технологии	Микроволновой допплеровский радар
Частота передатчика	24.125 ГГц
Излучаемая мощность передатчика	< 20 дБм EIRP
Плотность мощности передатчика	≤ 5 мВт/см
Максимальная высота установки	3 м
Угол наклона	0°~90° вертикально; -30°~+30° боково
Поле обнаружения (установка 2,2 м)	4m ((W) * 2m ((D)
Режим обнаружения	Поиск движения
Минимальная обнаруживаемая скорость	5 см/с (ось датчика)
Напряжение питания	12-24V AC ±10%; 12-24V DC +30% / -10%
Основная частота	50-60 Гц
Потребление энергии	≤ 2 Вт ((ВА)
Режим вывода	Выходный выпуск коммутатора
Время выхода сигнала	1.5s держите
Максимальное контактное напряжение	42В переменный ток
Максимальный контактный ток	1А (сопротивление)
Максимальная мощность переключения	30 Вт (DC) / 60 Вт (AC)
Диапазон рабочей температуры	-20°C ~ +55°C
Степень защиты	IP54
Соответствие нормам	R&TTE 1999/5/EC; EMC 89/336/EEC (вводится в действие с 1 января 1999 года)
Материал	ABS
Цвет корпуса	Черный/серебряный
Размеры (WHD)	1208050 мм
Чистая масса	0.215 кг
Длина кабеля	2.2м

Руководство по установке и регулировке

Простая работа без профессиональных инструментов:

Растущие требования

Корректировка чувствительности

Настройка угла

Проверка состояния

Руководство по устранению неполадок

Феномен вины	Вероятные причины	Корректирующие действия
Дверь не открывается и светодиод не освещается	Отключение датчика	Проверьте подключение проводки и действительность питания
Дверь постоянно открывается/замыкается	Датчик обнаруживает вибрацию/движение двери; источник помех в диапазоне обнаружения	Прочно закрепите датчик; увеличьте угол наклона / уменьшите чувствительность; удалите источники помех в поле обнаружения
Дистанция обнаружения слишком близка.	Низкая чувствительность; угол микроволнового модуля < 45°; блокировка датчика	Регулировать потенциометр чувствительности на 1/2 или выше; установить угол модуля на ≥45°; удалить блокирующие предметы

Сценарии применения

Системы автоматических дверей:Сдвижные двери, качающиеся двери, стеклянные индукционные двери (коммерческие здания, торговые центры, офисные здания)
Безопасность и мониторинг:Определение периметра безопасности, индукция движения человека в помещении (жилой дом, фабрика, склад)
Промышленная автоматизация:Поиск движения на конвейерной ленте, индукция запуска/остановки оборудования (линии производства легкой промышленности)
Интеллектуальное здание:Индукция интеллектуального освещения, индукция кондиционирования воздуха (общественные зоны, такие как коридоры и лифты)

Основные технологии

Тэги:

Детектор петли транспортного средства

Датчик промышленных дверей

Инфракрасный свет

Система контроля доступа к двери Wi-Fi

Система управления парковкой

Запрет на выдвижение ворот

Радарный детектор барьера

Инфракрасный датчик фотоклеток

датчик движения микроволны

Сигнал светофора

Нажмите кнопку

Мотор сползая ворот

Учетчик UHF большой дальности

Читатель низкой частоты 125K

Читатель RFID Mifare 13.56 MHZ

Детектор петли транспортного средства

Датчик промышленных дверей

Инфракрасный свет

Система контроля доступа к двери Wi-Fi

Система управления парковкой

Запрет на выдвижение ворот

Радарный детектор барьера

Инфракрасный датчик фотоклеток

датчик движения микроволны

Сигнал светофора

Нажмите кнопку

Мотор сползая ворот

Учетчик UHF большой дальности

Читатель низкой частоты 125K

Читатель RFID Mifare 13.56 MHZ

Подробная информация о продукции

Детектор петли транспортного средства

Датчик промышленных дверей

Инфракрасный свет

Система контроля доступа к двери Wi-Fi

Система управления парковкой

Запрет на выдвижение ворот

Радарный детектор барьера

Инфракрасный датчик фотоклеток

датчик движения микроволны

Сигнал светофора

Нажмите кнопку

Мотор сползая ворот

Учетчик UHF большой дальности

Читатель низкой частоты 125K

Читатель RFID Mifare 13.56 MHZ

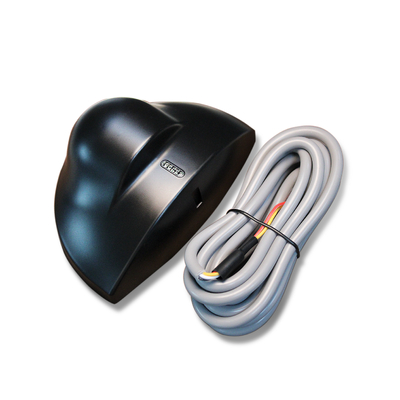

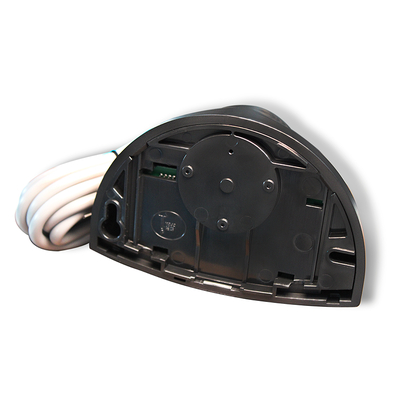

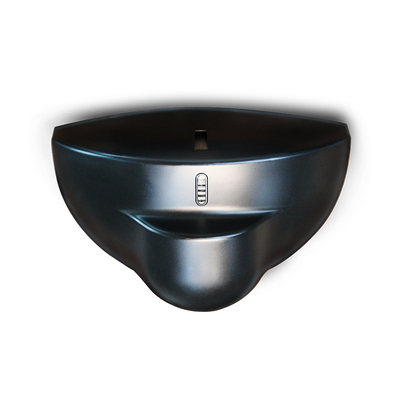

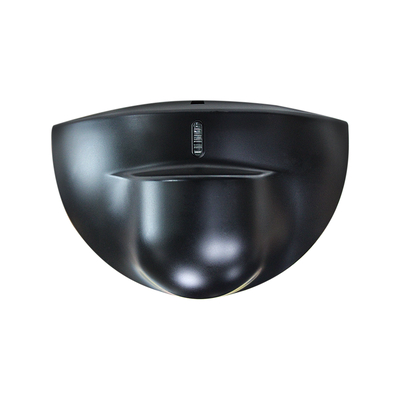

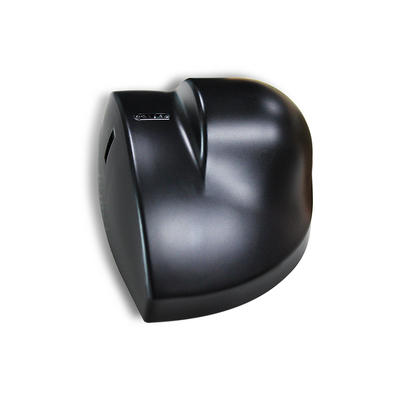

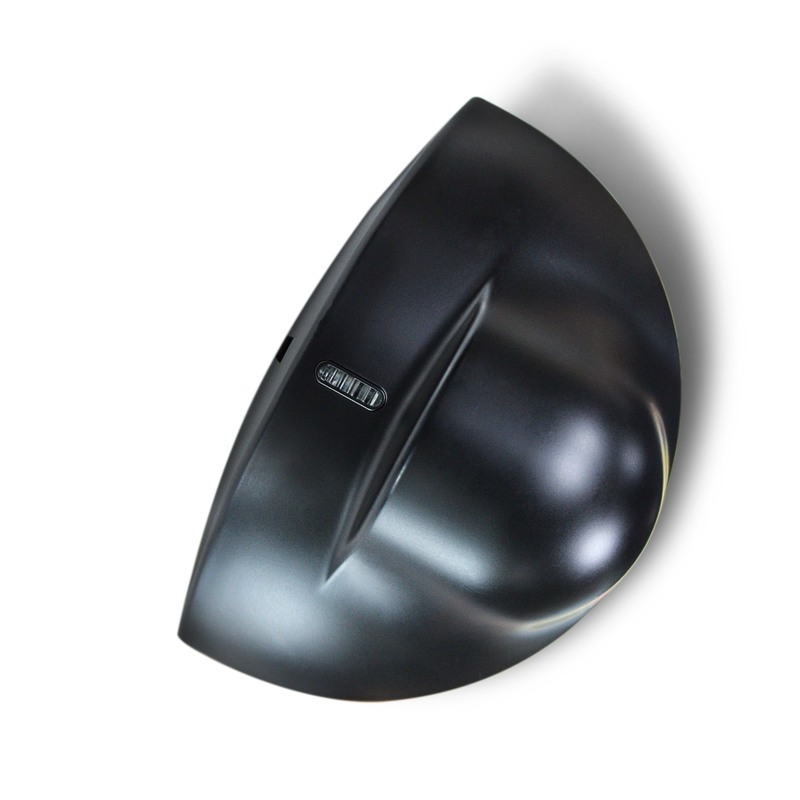

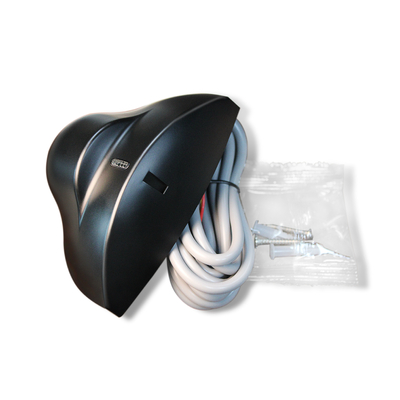

RD24-4S 24.125 ГГц Микроволновый радар | Обнаружение без слепых зон, Простая установка

24Радарный датчик микроволновой частоты 125 ГГц

микроволновый датчик движения без слепых зон

простой в установке микроволновый радарный датчик

Датчик стеклянных дверей RD24-4S ∙ ∙ Малая мощность ≤2 Вт ∙ ∙ ∙ ∙ Регулируемый угол наклона

Датчик высокой чувствительности

Автоматические датчики дверей

Микроволновой детектор движения

Подробная информация о продукции

Детектор петли транспортного средства

Датчик промышленных дверей

Инфракрасный свет

Система контроля доступа к двери Wi-Fi

Система управления парковкой

Запрет на выдвижение ворот

Радарный детектор барьера

Инфракрасный датчик фотоклеток

датчик движения микроволны

Сигнал светофора

Нажмите кнопку

Мотор сползая ворот

Учетчик UHF большой дальности

Читатель низкой частоты 125K

Читатель RFID Mifare 13.56 MHZ

RD24-4S 24.125 ГГц Микроволновый радар | Обнаружение без слепых зон, Простая установка

24Радарный датчик микроволновой частоты 125 ГГц

микроволновый датчик движения без слепых зон

простой в установке микроволновый радарный датчик

Датчик стеклянных дверей RD24-4S ∙ ∙ Малая мощность ≤2 Вт ∙ ∙ ∙ ∙ Регулируемый угол наклона

Датчик высокой чувствительности

Автоматические датчики дверей

Микроволновой детектор движения
