Датчик стеклянной двери RD24-4S | Низкое энергопотребление ≤2 Вт | Регулируемый угол наклона, прочный и чувствительный

Наименование марки:	JUTAI
Номер модели:	РД24-4С
MOQ:	100
цена:	4-6 USD according to order quantity
Подробная информация об упаковке:	КОРОБКА
Условия оплаты:	Т/Т, PayPal, Alipay, Western Union

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

ШЭНЬЧЖЭНЬ КИТАЙ

Сертификация:

Максимальная высота установки:

Технология:

Микроволновый допплеровский радар

Частота передатчика:

24.125 ГГц

Излучаемая мощность передатчика:

<20 дБм ЭИИМ

Плотность мощности передатчика:

≤5 мВт/см

Углы наклона:

0°~90° по вертикали; -30°~+30° в поперечном направлении

Поле обнаружения (установка 2,2 м):

4м(Ш)×2м(Г)

Режим обнаружения:

Обнаружение движения

Минимальная обнаруживаемая скорость:

5 см/с (ось датчика)

Напряжение питания:

12–24 В переменного тока ±10 %; 12–24 В постоянного тока +30 %/-10 %

Частота основ:

50-60 Гц

Потребляемая мощность:

≤2 Вт (ВА)

Режим вывода:

Выход переключателя трубки

Время вывода сигнала:

1,5 с удерживать

Максимальное контактное напряжение:

42 В переменного/постоянного тока

Максимальный контактный ток:

1А (резистивный)

Максимальная переключая сила:

30 Вт (постоянный ток) / 60 ВА (переменный ток)

Диапазон рабочих температур:

-20 ℃ ~ +55 ℃

Степень защиты:

Соответствие нормам:

R&TTE 1999/5/EC; ЭМС 89/336/ЕЕС

Материал:

Цвет корпуса:

Черный/Серебристый

Размеры (W×H×D):

120мм×80мм×50мм

Вес нетто:

0.215 кг

Длина кабеля:

2,2 м

Поставка способности:

5000 шт в месяц

Выделить:

датчик движения для стеклянной двери

датчик микроволнового движения низкой мощности

датчик движения с регулируемым углом наклона

Характер продукции

Датчик для стеклянных дверей RD24-4S | Низкое энергопотребление ≤2Вт | Регулируемый угол наклона

Этот датчик для стеклянных дверей RD24-4S представляет собой специализированное решение для обнаружения движения, разработанное для всех типов стеклянных дверей с рамой, без рамы и раздвижных дверей. Основные преимущества: сверхнизкое энергопотребление ≤2Вт и гибкий регулируемый угол наклона, что делает его идеальным компонентом для коммерческих витрин, вестибюлей офисов, торговых помещений и современных жилых стеклянных входов. Используя стабильную технологию микроволнового доплеровского радара 24,125 ГГц, он обеспечивает точное и отзывчивое обнаружение движения, специально откалиброванное для использования со стеклянными дверями, эффективно фиксируя движение пешеходов со скоростью ≥5 см/с и избегая распространенных ложных срабатываний от преломления света и отражений от стеклянной поверхности, обеспечивая плавную и стабильную автоматизацию стеклянных дверей без частых сбоев или задержек.

Его звездная особенность — контролируемое низкое энергопотребление ≤2Вт, обеспечивающее круглосуточную бесперебойную работу с минимальными потерями энергии, значительно сокращающее долгосрочные затраты на электроэнергию для систем стеклянных дверей и отвечающее требованиям энергоэффективного использования как в коммерческих, так и в жилых помещениях. Конструкция с регулируемым углом наклона еще больше повышает его практичность, позволяя свободно настраивать его для адаптации к различным высотам установки стеклянных дверей, ширине прохода и положениям монтажа, настраивая зону обнаружения для идеального охвата именно зоны входа пешеходов без избыточного обнаружения нерелевантных пространств. Тонкая и низкопрофильная конструкция незаметно монтируется на рамах стеклянных дверей или прилегающих стенах, сохраняя элегантный, прозрачный эстетический вид стеклянных дверей, не нарушая общий декор. Он поддерживает универсальную совместимость с широким диапазоном напряжения 12-24 В переменного/постоянного тока для адаптации к любому источнику питания, отличается простой быстрой установкой без сложной отладки и соответствует международным стандартам R&TTE и EMC для безопасного, надежного долгосрочного использования, выделяясь как практичный, энергосберегающий датчик движения, предназначенный для автоматизации стеклянных дверей.

Датчик стеклянной двери RD24-4S | Низкое энергопотребление ≤2 Вт | Регулируемый угол наклона, прочный и чувствительный 0

Датчик стеклянной двери RD24-4S | Низкое энергопотребление ≤2 Вт | Регулируемый угол наклона, прочный и чувствительный 1

Основные преимущества продукта

Основная частота микроволнового диапазона 24,125 ГГц для стабильного обнаружения движения (≥5 см/с)
Широкое поле обнаружения: 4 м (Ш) * 2 м (Г) при высоте монтажа 2,2 м
Гибкая регулировка угла: 0°~90° по вертикали / -30°~+30° по горизонтали
Широкое напряжение питания: 12-24 В переменного/постоянного тока с низким энергопотреблением (≤2 Вт)
Защита IP54 и рабочий диапазон температур -20°C~+55°C для внутреннего/наружного полузакрытого использования
Простая установка и регулировка благодаря компактному размеру, потенциометру чувствительности и четкому светодиодному индикатору состояния
Надежный выход: удержание сигнала 1,5 с, максимальное напряжение контакта 42 В переменного/постоянного тока, ток 1 А (резистивный)

Технические характеристики

Параметр	Спецификация
Технология	Микроволновый доплеровский радар
Частота передатчика	24,125 ГГц
Излучаемая мощность передатчика	<20 дБм EIRP
Плотность мощности передатчика	≤5 мВт/см
Максимальная высота монтажа	3 м
Углы наклона	0°~90° по вертикали; -30°~+30° по горизонтали
Поле обнаружения (при монтаже на высоте 2,2 м)	4 м (Ш) * 2 м (Г)
Режим обнаружения	Обнаружение движения
Минимальная обнаруживаемая скорость	5 см/с (по оси датчика)
Напряжение питания	12-24 В переменного тока ±10%; 12-24 В постоянного тока +30% / -10%
Частота сети	50-60 Гц
Потребляемая мощность	≤2 Вт (ВА)
Режим выхода	Выход на переключающей трубке
Время выходного сигнала	Удержание 1,5 с
Максимальное напряжение контакта	42 В переменного/постоянного тока
Максимальный ток контакта	1 А (резистивный)
Максимальная коммутируемая мощность	30 Вт (постоянный ток) / 60 ВА (переменный ток)
Диапазон рабочих температур	-20°C ~ +55°C
Степень защиты	IP54
Соответствие нормам	R&TTE 1999/5/EC; EMC 89/336/EEC
Материал	ABS
Цвет корпуса	Черный/Серебристый
Размеры (ШВГ)	120 мм * 80 мм * 50 мм
Вес нетто	0,215 кг
Длина кабеля	2,2 м

Руководство по установке и настройке

Производительность датчика тесно связана с правильной установкой и настройкой. Простое управление без необходимости использования профессиональных инструментов:

Требования к монтажу

Избегайте мест с вибрацией, близости к неоновым лампам и перекрытия датчика; не прикасайтесь к внутренним электронным компонентам во время установки.

Регулировка чувствительности

Поворачивайте потенциометр чувствительности плавно и медленно; значение чувствительности определяет размер поля обнаружения (установите на 1/2 или выше для короткого расстояния обнаружения).

Регулировка угла

Горизонтальный угол плоской антенны = положение поля обнаружения; вертикальный угол = глубина поля обнаружения; установите угол микроволнового модуля на ≥45° для оптимального обнаружения.

Проверка состояния

Светодиод мигает после включения питания (нормальный режим ожидания); светодиод горит непрерывно при обнаружении движущейся цели (срабатывание обнаружения).

Руководство по устранению неисправностей

Неисправность	Возможные причины	Корректирующие действия
Дверь не открывается, светодиод не горит	Датчик обесточен	Проверьте подключение проводов и исправность источника питания
Дверь постоянно открывается/закрывается	Датчик обнаруживает вибрацию/движение двери; источник помех в диапазоне обнаружения	Надежно закрепите датчик; увеличьте угол наклона/уменьшите чувствительность; устраните источники помех в поле обнаружения
Расстояние обнаружения слишком мало	Низкая чувствительность; угол микроволнового модуля <45°; датчик перекрыт	Отрегулируйте потенциометр чувствительности на 1/2 или выше; установите угол модуля на ≥45°; устраните перекрывающие объекты

Сценарии применения

RD24-4S — это многоцелевой датчик обнаружения движения с высокой адаптивностью, в основном применяемый для:

Системы автоматических дверей: Раздвижные двери, распашные двери, стеклянные индукционные двери (коммерческие здания, торговые центры, офисные здания)
Безопасность и мониторинг: Обнаружение периметра, индукция движения внутри помещений (жилые дома, фабрики, склады)
Промышленная автоматизация: Обнаружение движения конвейерной ленты, индукция запуска/остановки оборудования (легкие производственные линии)
Интеллектуальное здание: Индукция умного освещения, индукция кондиционирования воздуха (общественные зоны, такие как коридоры и лифты)

Основные технологии

Микроволновый доплеровский радарный датчик Радарный датчик 24,125 ГГц Детектор движения для автоматических дверей Датчик обнаружения в широком поле Датчик движения IP54

Тэги:

Подробная информация о продукции

Дом > продукты >

датчик движения микроволны

Все категории

Датчик стеклянной двери RD24-4S | Низкое энергопотребление ≤2 Вт | Регулируемый угол наклона, прочный и чувствительный

Наименование марки:	JUTAI
Номер модели:	РД24-4С
MOQ:	100
цена:	4-6 USD according to order quantity
Подробная информация об упаковке:	КОРОБКА
Условия оплаты:	Т/Т, PayPal, Alipay, Western Union

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

ШЭНЬЧЖЭНЬ КИТАЙ

Фирменное наименование:

JUTAI

Сертификация:

Номер модели:

РД24-4С

Максимальная высота установки:

3м

Технология:

Микроволновый допплеровский радар

Частота передатчика:

24.125 ГГц

Излучаемая мощность передатчика:

<20 дБм ЭИИМ

Плотность мощности передатчика:

≤5 мВт/см

Углы наклона:

0°~90° по вертикали; -30°~+30° в поперечном направлении

Поле обнаружения (установка 2,2 м):

4м(Ш)×2м(Г)

Режим обнаружения:

Обнаружение движения

Минимальная обнаруживаемая скорость:

5 см/с (ось датчика)

Напряжение питания:

12–24 В переменного тока ±10 %; 12–24 В постоянного тока +30 %/-10 %

Частота основ:

50-60 Гц

Потребляемая мощность:

≤2 Вт (ВА)

Режим вывода:

Выход переключателя трубки

Время вывода сигнала:

1,5 с удерживать

Максимальное контактное напряжение:

42 В переменного/постоянного тока

Максимальный контактный ток:

1А (резистивный)

Максимальная переключая сила:

30 Вт (постоянный ток) / 60 ВА (переменный ток)

Диапазон рабочих температур:

-20 ℃ ~ +55 ℃

Степень защиты:

IP54

Соответствие нормам:

R&TTE 1999/5/EC; ЭМС 89/336/ЕЕС

Материал:

АБС

Цвет корпуса:

Черный/Серебристый

Размеры (W×H×D):

120мм×80мм×50мм

Вес нетто:

0.215 кг

Длина кабеля:

2,2 м

Количество мин заказа:

100

Цена:

4-6 USD according to order quantity

Упаковывая детали:

КОРОБКА

Время доставки:

5-8 рабочих дней

Условия оплаты:

Т/Т, PayPal, Alipay, Western Union

Поставка способности:

5000 шт в месяц

Выделить:

датчик движения для стеклянной двери

датчик микроволнового движения низкой мощности

датчик движения с регулируемым углом наклона

Характер продукции

Датчик для стеклянных дверей RD24-4S | Низкое энергопотребление ≤2Вт | Регулируемый угол наклона

Основные преимущества продукта

Основная частота микроволнового диапазона 24,125 ГГц для стабильного обнаружения движения (≥5 см/с)
Широкое поле обнаружения: 4 м (Ш) * 2 м (Г) при высоте монтажа 2,2 м
Гибкая регулировка угла: 0°~90° по вертикали / -30°~+30° по горизонтали
Широкое напряжение питания: 12-24 В переменного/постоянного тока с низким энергопотреблением (≤2 Вт)
Защита IP54 и рабочий диапазон температур -20°C~+55°C для внутреннего/наружного полузакрытого использования
Простая установка и регулировка благодаря компактному размеру, потенциометру чувствительности и четкому светодиодному индикатору состояния
Надежный выход: удержание сигнала 1,5 с, максимальное напряжение контакта 42 В переменного/постоянного тока, ток 1 А (резистивный)

Технические характеристики

Параметр	Спецификация
Технология	Микроволновый доплеровский радар
Частота передатчика	24,125 ГГц
Излучаемая мощность передатчика	<20 дБм EIRP
Плотность мощности передатчика	≤5 мВт/см
Максимальная высота монтажа	3 м
Углы наклона	0°~90° по вертикали; -30°~+30° по горизонтали
Поле обнаружения (при монтаже на высоте 2,2 м)	4 м (Ш) * 2 м (Г)
Режим обнаружения	Обнаружение движения
Минимальная обнаруживаемая скорость	5 см/с (по оси датчика)
Напряжение питания	12-24 В переменного тока ±10%; 12-24 В постоянного тока +30% / -10%
Частота сети	50-60 Гц
Потребляемая мощность	≤2 Вт (ВА)
Режим выхода	Выход на переключающей трубке
Время выходного сигнала	Удержание 1,5 с
Максимальное напряжение контакта	42 В переменного/постоянного тока
Максимальный ток контакта	1 А (резистивный)
Максимальная коммутируемая мощность	30 Вт (постоянный ток) / 60 ВА (переменный ток)
Диапазон рабочих температур	-20°C ~ +55°C
Степень защиты	IP54
Соответствие нормам	R&TTE 1999/5/EC; EMC 89/336/EEC
Материал	ABS
Цвет корпуса	Черный/Серебристый
Размеры (ШВГ)	120 мм * 80 мм * 50 мм
Вес нетто	0,215 кг
Длина кабеля	2,2 м

Руководство по установке и настройке

Требования к монтажу

Регулировка чувствительности

Регулировка угла

Проверка состояния

Руководство по устранению неисправностей

Неисправность	Возможные причины	Корректирующие действия
Дверь не открывается, светодиод не горит	Датчик обесточен	Проверьте подключение проводов и исправность источника питания
Дверь постоянно открывается/закрывается	Датчик обнаруживает вибрацию/движение двери; источник помех в диапазоне обнаружения	Надежно закрепите датчик; увеличьте угол наклона/уменьшите чувствительность; устраните источники помех в поле обнаружения
Расстояние обнаружения слишком мало	Низкая чувствительность; угол микроволнового модуля <45°; датчик перекрыт	Отрегулируйте потенциометр чувствительности на 1/2 или выше; установите угол модуля на ≥45°; устраните перекрывающие объекты

Сценарии применения

RD24-4S — это многоцелевой датчик обнаружения движения с высокой адаптивностью, в основном применяемый для:

Системы автоматических дверей: Раздвижные двери, распашные двери, стеклянные индукционные двери (коммерческие здания, торговые центры, офисные здания)
Безопасность и мониторинг: Обнаружение периметра, индукция движения внутри помещений (жилые дома, фабрики, склады)
Промышленная автоматизация: Обнаружение движения конвейерной ленты, индукция запуска/остановки оборудования (легкие производственные линии)
Интеллектуальное здание: Индукция умного освещения, индукция кондиционирования воздуха (общественные зоны, такие как коридоры и лифты)

Основные технологии

Тэги:

Детектор петли транспортного средства

Датчик промышленных дверей

Инфракрасный свет

Система контроля доступа к двери Wi-Fi

Система управления парковкой

Запрет на выдвижение ворот

Радарный детектор барьера

Инфракрасный датчик фотоклеток

датчик движения микроволны

Сигнал светофора

Нажмите кнопку

Мотор сползая ворот

Учетчик UHF большой дальности

Читатель низкой частоты 125K

Читатель RFID Mifare 13.56 MHZ

Детектор петли транспортного средства

Датчик промышленных дверей

Инфракрасный свет

Система контроля доступа к двери Wi-Fi

Система управления парковкой

Запрет на выдвижение ворот

Радарный детектор барьера

Инфракрасный датчик фотоклеток

датчик движения микроволны

Сигнал светофора

Нажмите кнопку

Мотор сползая ворот

Учетчик UHF большой дальности

Читатель низкой частоты 125K

Читатель RFID Mifare 13.56 MHZ

Подробная информация о продукции

Детектор петли транспортного средства

Датчик промышленных дверей

Инфракрасный свет

Система контроля доступа к двери Wi-Fi

Система управления парковкой

Запрет на выдвижение ворот

Радарный детектор барьера

Инфракрасный датчик фотоклеток

датчик движения микроволны

Сигнал светофора

Нажмите кнопку

Мотор сползая ворот

Учетчик UHF большой дальности

Читатель низкой частоты 125K

Читатель RFID Mifare 13.56 MHZ

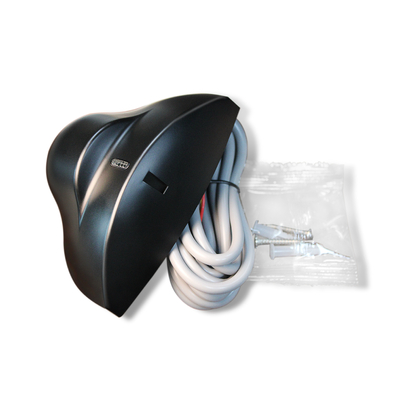

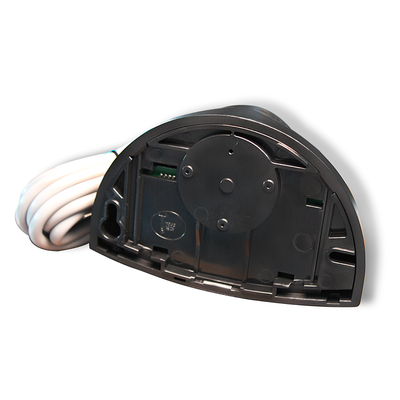

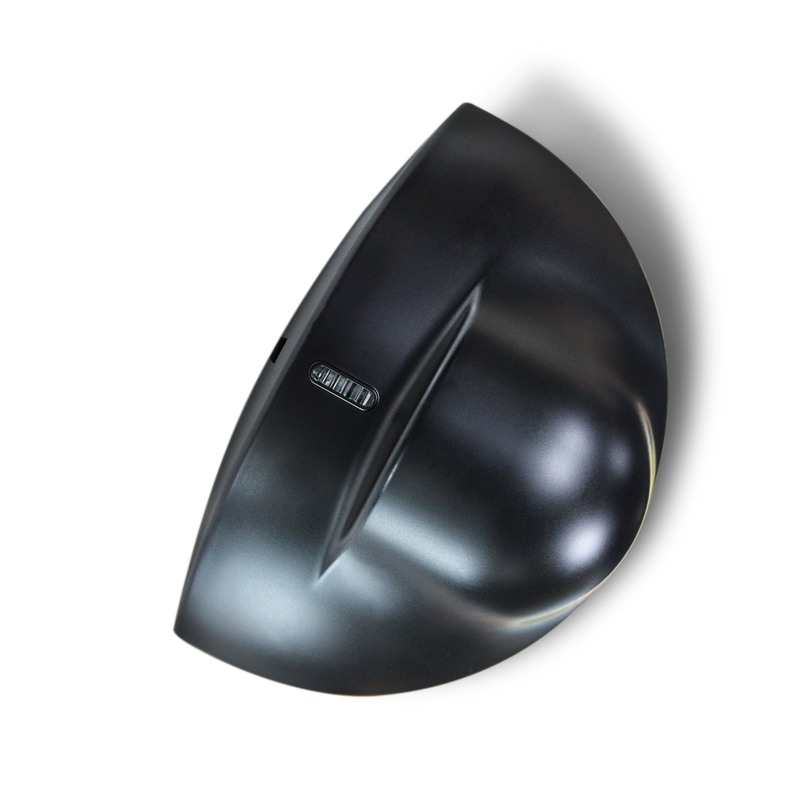

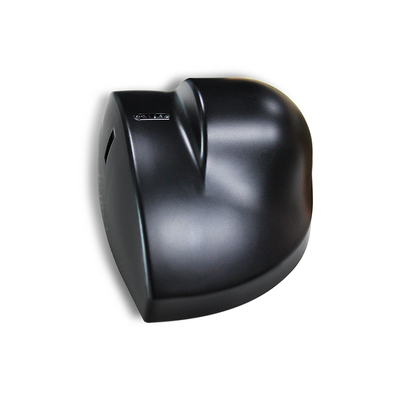

Датчик стеклянной двери RD24-4S | Низкое энергопотребление ≤2 Вт | Регулируемый угол наклона, прочный и чувствительный

датчик движения для стеклянной двери

датчик микроволнового движения низкой мощности

датчик движения с регулируемым углом наклона

Датчик для стеклянных дверей RD24-4S | Низкое энергопотребление ≤2Вт | Регулируемый угол наклона

Датчик высокой чувствительности

Автоматические датчики дверей

Микроволновой детектор движения

Подробная информация о продукции

Детектор петли транспортного средства

Датчик промышленных дверей

Инфракрасный свет

Система контроля доступа к двери Wi-Fi

Система управления парковкой

Запрет на выдвижение ворот

Радарный детектор барьера

Инфракрасный датчик фотоклеток

датчик движения микроволны

Сигнал светофора

Нажмите кнопку

Мотор сползая ворот

Учетчик UHF большой дальности

Читатель низкой частоты 125K

Читатель RFID Mifare 13.56 MHZ

Датчик стеклянной двери RD24-4S | Низкое энергопотребление ≤2 Вт | Регулируемый угол наклона, прочный и чувствительный

датчик движения для стеклянной двери

датчик микроволнового движения низкой мощности

датчик движения с регулируемым углом наклона

Датчик для стеклянных дверей RD24-4S | Низкое энергопотребление ≤2Вт | Регулируемый угол наклона

Датчик высокой чувствительности

Автоматические датчики дверей

Микроволновой детектор движения
