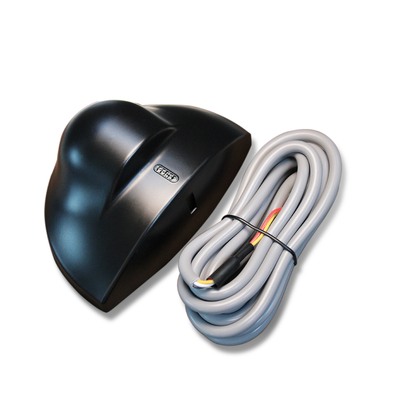

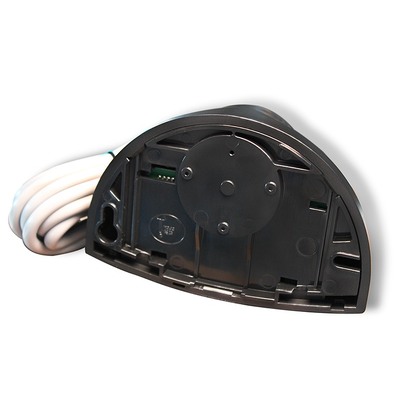

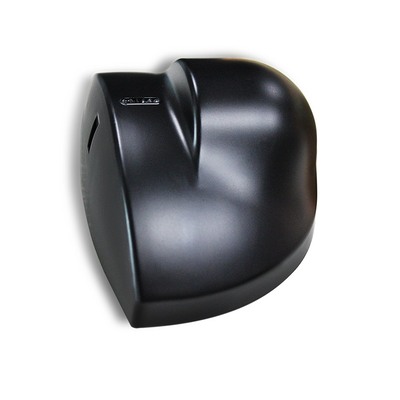

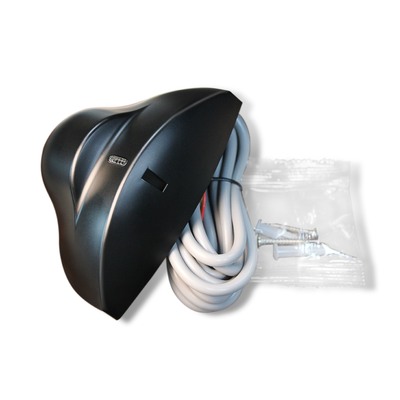

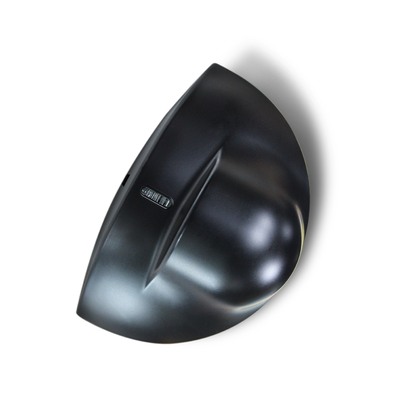

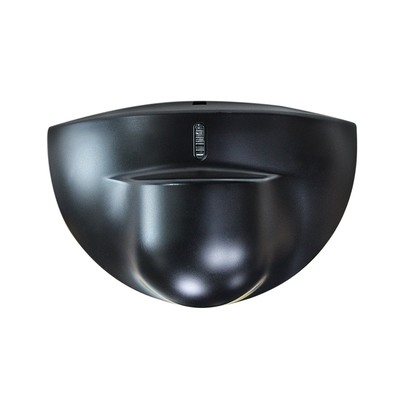

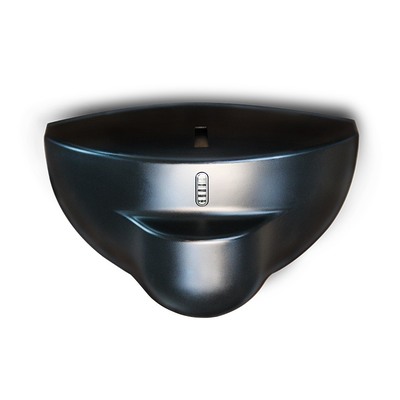

Микроволновый радар | Обнаружение 4м×2м | Защита IP54 | Антипомехи

Наименование марки:	JUTAI
Номер модели:	РД24-4С
MOQ:	100
цена:	4-6 USD according to order quantity
Подробная информация об упаковке:	КОРОБКА
Условия оплаты:	Т/Т, PayPal, Alipay, Western Union

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

ШЭНЬЧЖЭНЬ КИТАЙ

Сертификация:

Максимальная высота установки:

Технология:

Микроволновый допплеровский радар

Частота передатчика:

24.125 ГГц

Излучаемая мощность передатчика:

<20 дБм ЭИИМ

Плотность мощности передатчика:

≤5 мВт/см

Углы наклона:

0°~90° по вертикали; -30°~+30° в поперечном направлении

Поле обнаружения (установка 2,2 м):

4м(Ш)×2м(Г)

Режим обнаружения:

Обнаружение движения

Минимальная обнаруживаемая скорость:

5 см/с (ось датчика)

Напряжение питания:

12–24 В переменного тока ±10 %; 12–24 В постоянного тока +30 %/-10 %

Частота основ:

50-60 Гц

Потребляемая мощность:

≤2 Вт (ВА)

Режим вывода:

Выход переключателя трубки

Время вывода сигнала:

1,5 с удерживать

Максимальное контактное напряжение:

42 В переменного/постоянного тока

Максимальный контактный ток:

1А (резистивный)

Максимальная переключая сила:

30 Вт (постоянный ток) / 60 ВА (переменный ток)

Диапазон рабочих температур:

-20 ℃ ~ +55 ℃

Степень защиты:

Соответствие нормам:

R&TTE 1999/5/EC; ЭМС 89/336/ЕЕС

Материал:

Цвет корпуса:

Черный/Серебристый

Размеры (W×H×D):

120мм×80мм×50мм

Вес нетто:

0.215 кг

Длина кабеля:

2,2 м

Поставка способности:

5000 шт в месяц

Выделить:

микроволновый датчик движения с защитой IP54

микроволновый радар с обнаружением 4м×2м

Микроволновой датчик движения с защитой от помех

Характер продукции

Микроволновый радар | Обнаружение 4мx2м | Защита IP54 | Антиинтерференционный

Этот микроволновый радар представляет собой высокопроизводительное решение для обнаружения движения, разработанное для различных сценариев автоматизации дверей и коммерческого контроля доступа. Он отличается широким диапазоном обнаружения 4мx2м, надежной защитой IP54 и передовой технологией подавления помех, обеспечивая стабильное и надежное обнаружение в условиях высокой проходимости и сложных электромагнитных сред. Откалиброванное для оптимальной работы на стандартной высоте установки 2,2 м, его поле обнаружения 4 м (Ш) x 2 м (Г) охватывает всю входную зону большинства автоматических, стеклянных и коммерческих дверей. Высокоэффективная плоская антенна обеспечивает захват движения объектов со скоростью ≥5 см/с без слепых зон. Эта широкая зона покрытия идеально подходит для оживленных торговых центров, вестибюлей офисов и розничных магазинов, исключая пропущенные срабатывания даже в часы пик и легко адаптируясь как к узким проходам, так и к широким входным проемам путем простой регулировки угла.

Ключевым преимуществом этого радара является его конструкция с защитой от помех, которая фильтрует электромагнитные помехи от неоновых ламп, коммерческой электроники и оборудования электропитания — распространенных причин ложных срабатываний в оживленных коммерческих помещениях. Он также отбрасывает ложные сигналы от вибраций двери и окружающего движения, гарантируя, что только преднамеренное движение человека инициирует срабатывание для плавной автоматизации двери. В сочетании с пыле- и водонепроницаемой защитой IP54 он защищает внутренние компоненты от ежедневных брызг, скопления пыли и незначительного физического износа, стабильно работая как в полузакрытых помещениях, так и в крытых входных группах. Он выдерживает экстремальные температуры от -20℃ до +55℃, что делает его пригодным для круглогодичного использования в различных климатических условиях.

Разработанный для практичной интеграции, радар отличается сверхнизким энергопотреблением (≤2 Вт) и широкой совместимостью с напряжением 12-24 В переменного/постоянного тока, легко вписываясь в существующие системы питания управления дверями без дополнительных адаптеров. Четкий светодиодный индикатор состояния упрощает быструю установку и устранение неполадок, а его компактный корпус из АБС-пластика обеспечивает незаметное крепление на дверных рамах или стенах. Соответствующий международным стандартам R&TTE и EMC, этот микроволновый радар сочетает в себе широкое обнаружение, прочную защиту и работу без помех, что делает его универсальным, не требующим особого обслуживания решением для всех коммерческих задач обнаружения движения и автоматизации дверей.

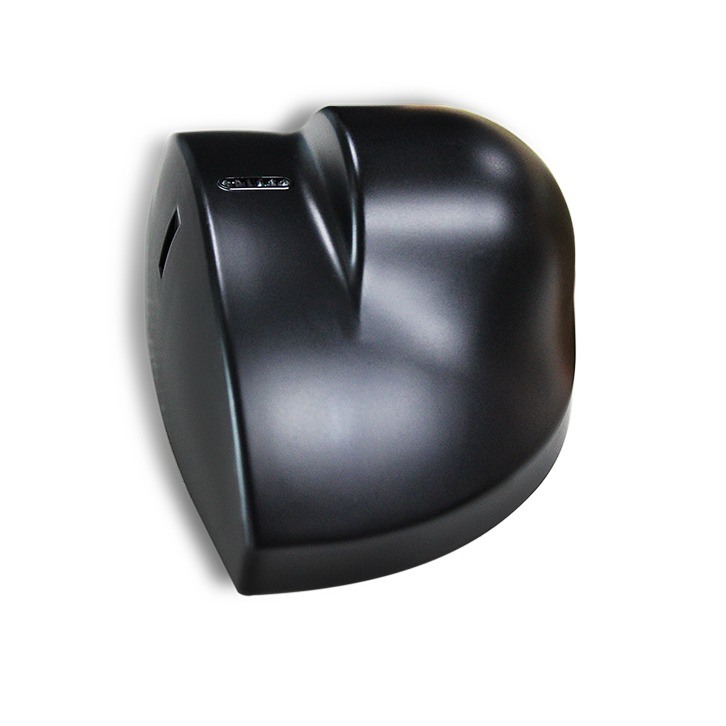

Микроволновый радар | Обнаружение 4м×2м | Защита IP54 | Антипомехи 0

Основные преимущества продукта

Основная микроволновая частота 24,125 ГГц для стабильного обнаружения движения (≥5 см/с)
Широкое поле обнаружения: 4 м (Ш) * 2 м (Г) при высоте установки 2,2 м
Гибкая регулировка угла: 0°~90° по вертикали / -30°~+30° по горизонтали
Широкое напряжение питания: 12-24 В переменного/постоянного тока с низким энергопотреблением (≤2 Вт)
Защита IP54 и рабочий диапазон температур -20℃~+55℃ для полузакрытого использования внутри и снаружи помещений
Простая установка и регулировка благодаря компактным размерам, потенциометру чувствительности и четкому светодиодному индикатору состояния
Надежный выход: удержание сигнала 1,5 с, максимальное напряжение контакта 42 В переменного/постоянного тока, ток 1 А (резистивный)

Технические характеристики

Параметр	Спецификация
Технология	Микроволновый доплеровский радар
Частота передатчика	24,125 ГГц
Излучаемая мощность передатчика	<20 дБм EIRP
Плотность мощности передатчика	≤5 мВт/см²
Максимальная высота установки	3 м
Углы наклона	0°~90° по вертикали; -30°~+30° по горизонтали
Поле обнаружения (при высоте установки 2,2 м)	4 м (Ш) * 2 м (Г)
Режим обнаружения	Обнаружение движения
Минимальная обнаруживаемая скорость	5 см/с (по оси датчика)
Напряжение питания	12-24 В переменного тока ±10%; 12-24 В постоянного тока +30% / -10%
Частота сети	50-60 Гц
Потребляемая мощность	≤2 Вт (ВА)
Режим выхода	Выход на переключающей трубке
Время выходного сигнала	Удержание 1,5 с
Максимальное напряжение контакта	42 В переменного/постоянного тока
Максимальный ток контакта	1 А (резистивный)
Максимальная коммутируемая мощность	30 Вт (постоянный ток) / 60 ВА (переменный ток)
Диапазон рабочих температур	-20℃ ~ +55℃
Степень защиты	IP54
Соответствие нормам	R&TTE 1999/5/EC; EMC 89/336/EEC
Материал	АБС
Цвет корпуса	Черный/Серебристый
Размеры (ШВГ)	120 мм * 80 мм * 50 мм
Вес нетто	0,215 кг
Длина кабеля	2,2 м

Руководство по установке и регулировке

Производительность датчика тесно связана с правильной установкой и регулировкой. Простое управление без необходимости использования профессиональных инструментов:

Требования к установке

Избегайте мест с вибрацией, близости неоновых ламп и перекрытия датчика; не прикасайтесь к внутренним электронным компонентам во время установки.

Регулировка чувствительности

Поворачивайте потенциометр чувствительности плавно и медленно; значение чувствительности определяет размер поля обнаружения (установите на 1/2 или выше для короткого расстояния обнаружения).

Регулировка угла

Горизонтальный угол плоской антенны = положение поля обнаружения; вертикальный угол = глубина поля обнаружения; установите угол микроволнового модуля ≥45° для оптимального обнаружения.

Проверка состояния

Светодиод мигает после включения питания (нормальный режим ожидания); светодиод горит непрерывно при обнаружении движущегося объекта (срабатывание обнаружения).

Руководство по устранению неполадок

Неисправность	Возможные причины	Корректирующие действия
Дверь не открывается и светодиод не горит	Датчик отключен от питания	Проверьте подключение проводки и правильность подачи питания
Дверь постоянно открывается/закрывается	Датчик обнаруживает вибрацию/движение двери; источник помех в диапазоне обнаружения	Надежно закрепите датчик; увеличьте угол наклона/уменьшите чувствительность; устраните источники помех в поле обнаружения
Расстояние обнаружения слишком мало	Низкая чувствительность; угол микроволнового модуля <45°; датчик перекрыт	Установите потенциометр чувствительности на 1/2 или выше; установите угол модуля ≥45°; уберите перекрывающие объекты

Сценарии применения

RD24-4S — это многоцелевой датчик обнаружения движения с высокой адаптивностью, в основном применяемый для:

Системы автоматических дверей: Раздвижные двери, распашные двери, стеклянные индукционные двери (коммерческие здания, торговые центры, офисные здания)
Безопасность и мониторинг: Обнаружение периметра, индукция движения внутри помещений (жилые дома, фабрики, склады)
Промышленная автоматизация: Обнаружение движения конвейерной ленты, индукция запуска/остановки оборудования (производственные линии легкой промышленности)
Интеллектуальное здание: Индукция умного освещения, индукция кондиционирования воздуха (общественные места, такие как коридоры и лифты)

Основные технологии

Микроволновый доплеровский радар Радар 24,125 ГГц Датчик движения для автоматических дверей Датчик широкого поля обнаружения Датчик движения IP54
