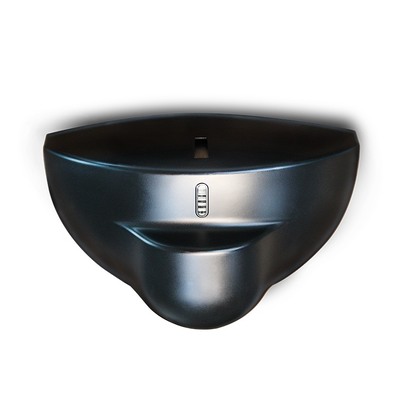

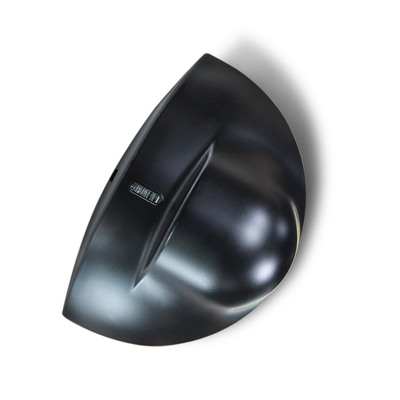

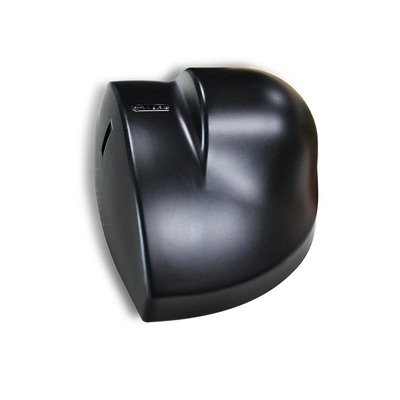

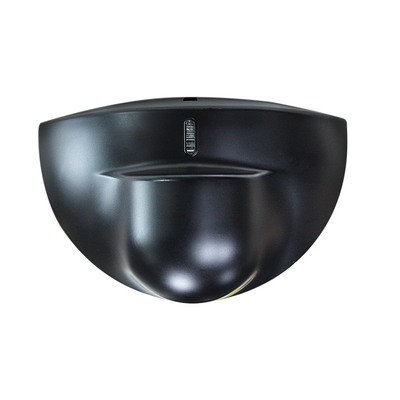

Датчик двери для коммерческого использования 24,125 ГГц | 12-24 В переменного/постоянного тока | Простота установки | Чувствительность

Наименование марки:	JUTAI
Номер модели:	RD24-4
MOQ:	100
цена:	4-6 USD according to order quantity
Подробная информация об упаковке:	КОРОБКА
Условия оплаты:	Т/Т, PayPal, Alipay, Western Union

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

ШЭНЬЧЖЭНЬ КИТАЙ

Сертификация:

Технология:

Микроволновый допплеровский радар

Частота передатчика:

24.125 ГГц

Излучаемая мощность передатчика:

<20 дБм ЭИИМ

Плотность мощности передатчика:

≤5 мВт/см

Максимальная высота установки:

Углы наклона:

0°~90° по вертикали; -30°~+30° в поперечном направлении

Поле обнаружения (установка 2,2 м):

4м(Ш)×2м(Г)

Режим обнаружения:

Обнаружение движения

Минимальная обнаруживаемая скорость:

5 см/с (ось датчика)

Напряжение питания:

12–24 В переменного тока ±10 %; 12–24 В постоянного тока +30 %/-10 %

Частота основ:

50-60 Гц

Потребляемая мощность:

≤2 Вт (ВА)

Режим вывода:

Выход переключателя трубки

Время вывода сигнала:

1,5 с удерживать

Максимальное контактное напряжение:

42 В переменного/постоянного тока

Максимальный контактный ток:

1А (резистивный)

Максимальная переключая сила:

30 Вт (постоянный ток) / 60 ВА (переменный ток)

Диапазон рабочих температур:

-20 ℃ ~ +55 ℃

Степень защиты:

Соответствие нормам:

R&TTE 1999/5/EC; ЭМС 89/336/ЕЕС

Материал:

Цвет корпуса:

Черный/Серебристый

Размеры (W×H×D):

120мм×80мм×50мм

Вес нетто:

0.215 кг

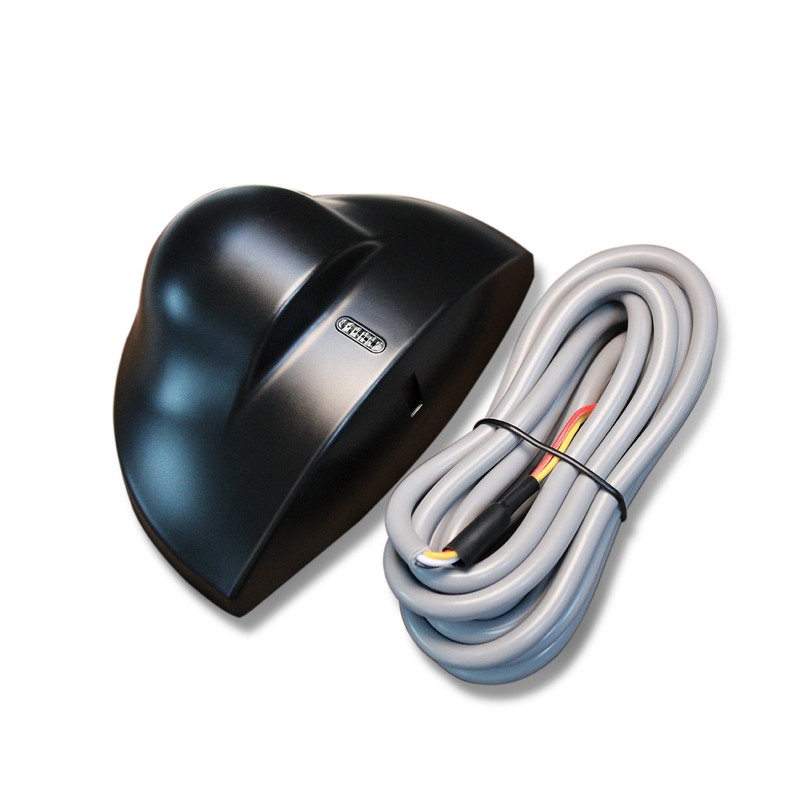

Длина кабеля:

2,2 м

Поставка способности:

5000 шт в месяц

Выделить:

24.125 ГГц микроволновой датчик движения

Датчик двери 12-24 В переменного/постоянного тока

Датчик двери для коммерческого использования с простой установкой

Характер продукции

Датчик двери для коммерческих помещений 24,125 ГГц | 12-24 В переменного/постоянного тока | Простота монтажа | Чувствительность

Этот коммерческий датчик двери 24,125 ГГц представляет собой специально разработанное решение для обнаружения движения для всех коммерческих входных групп, отличающееся универсальной поддержкой напряжения 12-24 В переменного/постоянного тока, простой установкой без хлопот и настраиваемой чувствительностью — идеально подходит для коммерческих помещений с высокой проходимостью, включая офисные здания, торговые точки, торговые центры и сервисные центры. Основанный на профессиональной технологии доплеровского радара 24,125 ГГц, он обеспечивает точное обнаружение движения человека со скоростью ≥5 см/с, с выделенным потенциометром регулировки чувствительности, который позволяет точно настроить диапазон обнаружения для различных типов коммерческих дверей: увеличьте чувствительность для широких коммерческих входных проемов, чтобы улавливать весь приближающийся трафик, или уменьшите ее для узких дверей магазинов, чтобы отфильтровать помехи от прохожих на улице, устраняя ложные срабатывания и обеспечивая плавную автоматизацию дверей.

Его широкая совместимость с напряжением 12-24 В переменного/постоянного тока является революционным решением для глобальных коммерческих применений, беспрепятственно адаптируясь к стандартному коммерческому сетевому питанию переменного тока и низковольтным системам управления постоянного тока без дополнительных преобразователей или адаптеров питания, сокращая количество установочных компонентов и соответствуя региональным спецификациям электропитания без каких-либо проблем. Конструкция с легким монтажом оптимизирована для эффективности коммерческой установки: благодаря компактному корпусу из АБС-пластика и легкому весу он устанавливается непосредственно на дверные коробки, стены или потолки с помощью базового крепежа — не требуются профессиональные инструменты или технические знания. Предварительно подключенный кабель длиной 2,2 м подходит для стандартных разъемов JST и релейных интерфейсов COM/NO, что обеспечивает быстрое подключение к существующим системам управления коммерческими дверями для быстрой установки на месте.

Созданный для работы в суровых условиях коммерческого использования, он имеет степень защиты IP54 от пыли и влаги, стабильно работает при температурах от -20℃ до +55℃ и потребляет сверхнизкое энергопотребление ≤2 Вт для энергоэффективной непрерывной работы 24/7. Четкий светодиодный индикатор состояния обеспечивает обратную связь в реальном времени о питании и обнаружении для быстрой диагностики, а также соответствует международным стандартам R&TTE и EMC для работы без помех вблизи коммерческой электроники, такой как неоновые вывески и кассовые аппараты. Этот датчик сочетает в себе гибкую совместимость с питанием, быструю коммерческую установку и настраиваемую чувствительность, что делает его надежным и экономически эффективным выбором для обнаружения движения для любых нужд автоматизации коммерческих дверей.

Датчик двери для коммерческого использования 24,125 ГГц | 12-24 В переменного/постоянного тока | Простота установки | Чувствительность 0

Основные преимущества продукта

Основная частота микроволнового диапазона 24,125 ГГц для стабильного обнаружения движения (≥5 см/с)
Широкое поле обнаружения: 4 м (Ш) * 2 м (Г) при высоте монтажа 2,2 м
Гибкая регулировка угла: 0°~90° по вертикали / -30°~+30° по горизонтали
Широкое напряжение питания: 12-24 В переменного/постоянного тока с низким энергопотреблением (≤2 Вт)
Защита IP54 и рабочий диапазон температур -20℃~+55℃ для полузакрытого использования внутри и снаружи помещений
Простая установка и регулировка благодаря компактным размерам, потенциометру чувствительности и четкому светодиодному индикатору состояния
Надежный выход: удержание сигнала 1,5 с, максимальное напряжение контакта 42 В переменного/постоянного тока, ток 1 А (резистивный)

Технические характеристики

Параметр	Спецификация
Технология	Микроволновый доплеровский радар
Частота передатчика	24,125 ГГц
Мощность излучения передатчика	<20 дБм EIRP
Плотность мощности передатчика	≤5 мВт/см
Максимальная высота монтажа	3 м
Углы наклона	0°~90° по вертикали; -30°~+30° по горизонтали
Поле обнаружения (монтаж на высоте 2,2 м)	4 м (Ш) * 2 м (Г)
Режим обнаружения	Обнаружение движения
Минимальная обнаруживаемая скорость	5 см/с (по оси датчика)
Напряжение питания	12-24 В переменного тока ±10%; 12-24 В постоянного тока +30% / -10%
Частота сети	50-60 Гц
Потребляемая мощность	≤2 Вт (ВА)
Режим выхода	Выход на переключающем транзисторе
Время выходного сигнала	Удержание 1,5 с
Максимальное напряжение контакта	42 В переменного/постоянного тока
Максимальный ток контакта	1 А (резистивный)
Максимальная коммутируемая мощность	30 Вт (DC) / 60 ВА (AC)
Диапазон рабочих температур	-20℃ ~ +55℃
Степень защиты	IP54
Соответствие нормам	R&TTE 1999/5/EC; EMC 89/336/EEC
Материал	АБС-пластик
Цвет корпуса	Черный/Серебристый
Размеры (ШВГ)	120 мм * 80 мм * 50 мм
Вес нетто	0,215 кг
Длина кабеля	2,2 м

Руководство по установке и настройке

Производительность датчика тесно связана с правильной установкой и настройкой. Простое управление без необходимости использования профессиональных инструментов:

Требования к монтажу

Избегайте мест с вибрацией, близости к неоновым лампам и перекрытия датчика; не прикасайтесь к внутренним электронным компонентам во время установки.

Регулировка чувствительности

Поворачивайте потенциометр чувствительности плавно и медленно; значение чувствительности определяет размер поля обнаружения (установите на 1/2 или выше для короткого расстояния обнаружения).

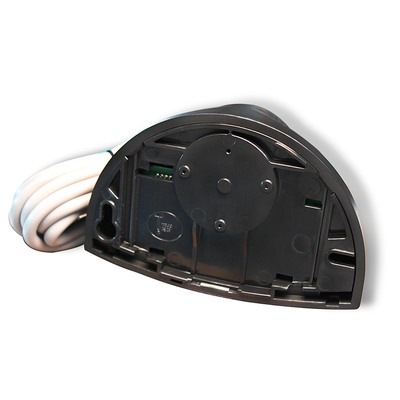

Регулировка угла

Боковой угол плоской антенны = положение поля обнаружения; вертикальный угол = глубина поля обнаружения; установите угол микроволнового модуля на ≥45° для оптимального обнаружения.

Проверка состояния

Светодиод мигает после включения питания (нормальный режим ожидания); светодиод горит постоянно при обнаружении движущейся цели (срабатывание обнаружения).

Руководство по устранению неисправностей

Неисправность	Возможные причины	Корректирующее действие
Дверь не открывается и светодиод не горит	Датчик отключен от питания	Проверьте подключение проводки и действительность источника питания
Дверь постоянно открывается/закрывается	Датчик обнаруживает вибрацию/движение двери; источник помех в диапазоне обнаружения	Надежно закрепите датчик; увеличьте угол наклона/уменьшите чувствительность; устраните источники помех в поле обнаружения
Расстояние обнаружения слишком мало	Низкая чувствительность; угол наклона микроволнового модуля <45°; датчик перекрытОтрегулируйте потенциометр чувствительности на 1/2 или выше; установите угол наклона модуля на ≥45°; уберите перекрывающие объекты	Сценарии применения

RD24-4S — это многоцелевой датчик обнаружения движения с высокой адаптивностью, в основном применяемый для:

Системы автоматических дверей:

Раздвижные двери, распашные двери, стеклянные индукционные двери (коммерческие здания, торговые центры, офисные здания)Безопасность и мониторинг:
Обнаружение периметра, индукция движения внутри помещений (жилые дома, фабрики, склады)Промышленная автоматизация:
Обнаружение движения конвейерной ленты, индукция запуска/остановки оборудования (производственные линии легкой промышленности)Интеллектуальное здание:
Индукция умного освещения, индукция кондиционирования воздуха (общественные зоны, такие как коридоры и лифты)Основные технологии

Микроволновый доплеровский радарный датчик

Радарный датчик 24,125 ГГц Детектор движения для автоматических дверей Датчик обнаружения в широком поле Датчик движения IP54
