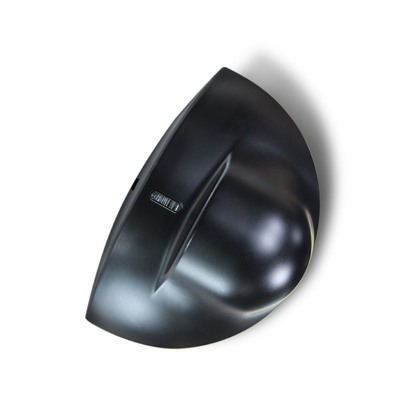

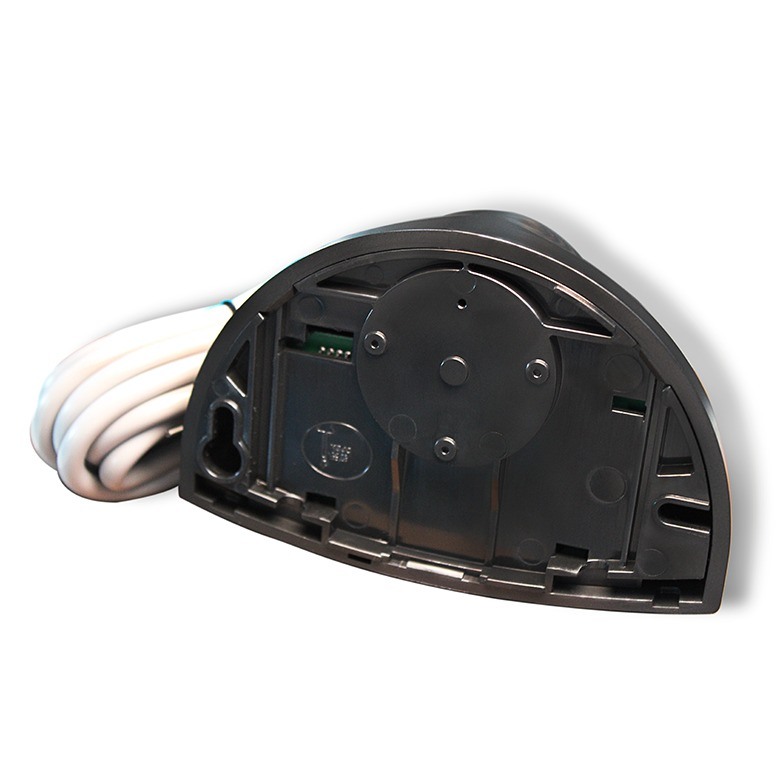

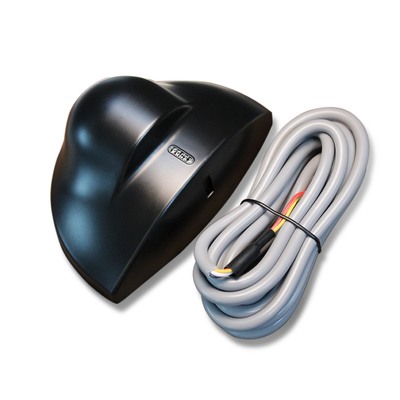

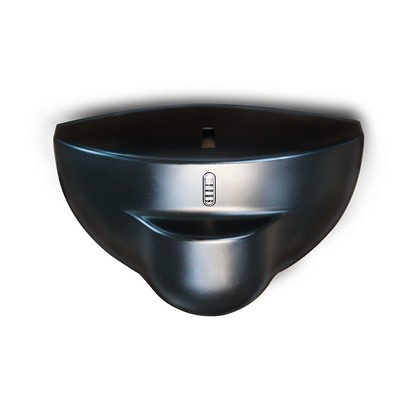

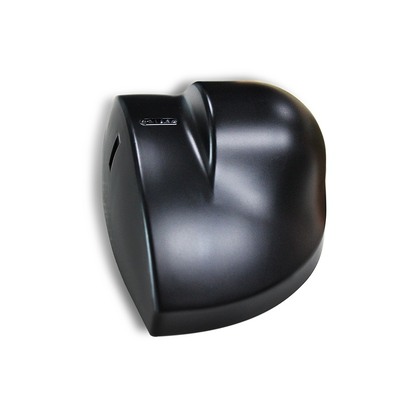

Датчик стеклянной двери 24.125 ГГц. Регулируемая чувствительность. Низкое потребление энергии.

Наименование марки:	JUTAI
Номер модели:	RD24-4
MOQ:	100
цена:	4-6 USD according to order quantity
Подробная информация об упаковке:	КОРОБКА
Условия оплаты:	Т/Т, PayPal, Alipay, Western Union

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

ШЭНЬЧЖЭНЬ КИТАЙ

Сертификация:

Технология:

Микроволновый допплеровский радар

Частота передатчика:

24.125 ГГц

Излучаемая мощность передатчика:

<20 дБм ЭИИМ

Плотность мощности передатчика:

≤5 мВт/см

Максимальная высота установки:

Углы наклона:

0°~90° по вертикали; -30°~+30° в поперечном направлении

Поле обнаружения (установка 2,2 м):

4м(Ш)×2м(Г)

Режим обнаружения:

Обнаружение движения

Минимальная обнаруживаемая скорость:

5 см/с (ось датчика)

Напряжение питания:

12–24 В переменного тока ±10 %; 12–24 В постоянного тока +30 %/-10 %

Частота основ:

50-60 Гц

Потребляемая мощность:

≤2 Вт (ВА)

Режим вывода:

Выход переключателя трубки

Время вывода сигнала:

1,5 с удерживать

Максимальное контактное напряжение:

42 В переменного/постоянного тока

Максимальный контактный ток:

1А (резистивный)

Максимальная переключая сила:

30 Вт (постоянный ток) / 60 ВА (переменный ток)

Диапазон рабочих температур:

-20 ℃ ~ +55 ℃

Степень защиты:

Соответствие нормам:

R&TTE 1999/5/EC; ЭМС 89/336/ЕЕС

Материал:

Цвет корпуса:

Черный/Серебристый

Размеры (W×H×D):

120мм×80мм×50мм

Вес нетто:

0.215 кг

Длина кабеля:

2,2 м

Поставка способности:

5000 шт в месяц

Выделить:

Стеклянная дверь с датчиком движения микроволновой

24.125 ГГц

регулируемая чувствительность датчика движения

Характер продукции

Датчик стеклянной двери | 24,125 ГГц | Регулируемая чувствительность | Низкое энергопотребление

Этот датчик стеклянной двери 24,125 ГГц представляет собой специализированное решение для обнаружения движения, оптимизированное для всех систем стеклянных дверей, отличающееся полностью регулируемой чувствительностью и сверхнизким энергопотреблением для эффективной и настраиваемой работы в коммерческих витринах, вестибюлях офисов и современных жилых входах. Настроенный на надежный диапазон частот микроволнового доплеровского радара 24,125 ГГц, он точно откалиброван для предотвращения ложных срабатываний от отражений стекла и окружающего света — распространенных проблем при обнаружении движения на стеклянных дверях — обеспечивая при этом точное обнаружение движения человека со скоростью ≥5 см/с, идеально подходит для одинарных, двойных и безрамных стеклянных дверей. Регулируемый потенциометр чувствительности позволяет плавно и точно настраивать диапазон обнаружения: сузить поле обнаружения для компактных входов, чтобы предотвратить чрезмерное обнаружение соседних проходов, или увеличить его для стеклянных дверей с высокой проходимостью, чтобы обеспечить полное покрытие, с интуитивно понятной калибровкой, не требующей профессиональных инструментов.

Особенностью является сверхнизкое энергопотребление, работающее при ≤2 Вт для минимизации энергопотребления при непрерывной работе 24/7, и он поддерживает гибкое широкополосное питание 12-24 В переменного/постоянного тока, беспрепятственно интегрируясь с существующими системами питания управления стеклянными дверями без необходимости использования дополнительных адаптеров. Датчик, изготовленный в элегантном корпусе из АБС-пластика, незаметно монтируется на рамах стеклянных дверей или окружающих стенах, сохраняя современную, минималистичную эстетику стеклянных дверей, а его степень защиты IP54 от пыли и воды защищает внутренние компоненты от ежедневных брызг и скопления пыли в местах с высокой проходимостью. Он стабильно работает в широком диапазоне температур от -20°C до +55°C, с четким светодиодным индикатором состояния для легкой обратной связи по питанию и обнаружению, и соответствует международным стандартам R&TTE и EMC для работы без помех рядом с электронными устройствами. Сочетая калибровку, специфичную для стеклянных дверей, регулируемую чувствительность и энергоэффективное низкое энергопотребление, этот датчик является простым и экономически эффективным решением для обнаружения движения для всех потребностей в контроле доступа к стеклянным дверям.

Датчик стеклянной двери 24.125 ГГц. Регулируемая чувствительность. Низкое потребление энергии. 0

Основные преимущества продукта

Основная микроволновая частота 24,125 ГГц для стабильного обнаружения движения (≥5 см/с)
Широкое поле обнаружения: 4 м (Ш) * 2 м (Г) при высоте установки 2,2 м
Гибкая регулировка угла: 0°~90° по вертикали / -30°~+30° по горизонтали
Широкое напряжение питания: 12-24 В переменного/постоянного тока с низким энергопотреблением (≤2 Вт)
Защита IP54 и рабочий диапазон температур -20°C~+55°C для внутреннего/наружного полузакрытого использования
Простая установка и регулировка благодаря компактному размеру, потенциометру чувствительности и четкому светодиодному индикатору состояния
Надежный выход: удержание сигнала 1,5 с, максимальное напряжение контакта 42 В переменного/постоянного тока, резистивный ток 1 А

Технические характеристики

Параметр	Спецификация
Технология	Микроволновый доплеровский радар
Частота передатчика	24,125 ГГц
Мощность излучения передатчика	<20 дБм EIRP
Плотность мощности передатчика	≤5 мВт/см
Максимальная высота установки	3 м
Углы наклона	0°~90° по вертикали; -30°~+30° по горизонтали
Поле обнаружения (при высоте установки 2,2 м)	4 м (Ш) * 2 м (Г)
Режим обнаружения	Обнаружение движения
Минимальная обнаруживаемая скорость	5 см/с (по оси датчика)
Напряжение питания	12-24 В переменного тока ±10%; 12-24 В постоянного тока +30% / -10%
Частота сети	50-60 Гц
Потребляемая мощность	≤2 Вт (ВА)
Режим выхода	Выход на переключающей трубке
Время выходного сигнала	Удержание 1,5 с
Максимальное напряжение контакта	42 В переменного/постоянного тока
Максимальный ток контакта	1 А (резистивный)
Максимальная коммутируемая мощность	30 Вт (постоянный ток) / 60 ВА (переменный ток)
Диапазон рабочих температур	-20°C ~ +55°C
Степень защиты	IP54
Соответствие нормам	R&TTE 1999/5/EC; EMC 89/336/EEC
Материал	АБС
Цвет корпуса	Черный/Серебристый
Размеры (ШВГ)	120 мм * 80 мм * 50 мм
Вес нетто	0,215 кг
Длина кабеля	2,2 м

Руководство по установке и настройке

Производительность датчика тесно связана с правильной установкой и настройкой. Простое управление без необходимости использования профессиональных инструментов:

Требования к установке

Избегайте мест с вибрацией, близости неоновых ламп и перекрытия датчика; не прикасайтесь к внутренним электронным компонентам во время установки.

Регулировка чувствительности

Вращайте потенциометр чувствительности плавно и медленно; значение чувствительности определяет размер поля обнаружения (установите на 1/2 или выше для короткого расстояния обнаружения).

Регулировка угла

Горизонтальный угол плоской антенны = положение поля обнаружения; вертикальный угол = глубина поля обнаружения; установите угол микроволнового модуля на ≥45° для оптимального обнаружения.

Проверка состояния

Светодиод мигает после включения питания (нормальный режим ожидания); светодиод горит непрерывно при обнаружении движущейся цели (триггер обнаружения).

Руководство по устранению неисправностей

Неисправность	Вероятные причины	Корректирующее действие
Дверь не открывается и светодиод не горит	Датчик отключен от сети	Проверьте подключение проводки и правильность подачи питания
Дверь постоянно открывается/закрывается	Датчик обнаруживает вибрацию/движение двери; источник помех в диапазоне обнаружения	Надежно закрепите датчик; увеличьте угол наклона/уменьшите чувствительность; устраните источники помех в поле обнаружения
Расстояние обнаружения слишком мало	Низкая чувствительность; угол микроволнового модуля <45°; датчик перекрыт	Отрегулируйте потенциометр чувствительности на 1/2 или выше; установите угол модуля на ≥45°; уберите перекрывающие объекты

Сценарии применения

RD24-4S — это многосценарный датчик обнаружения движения с высокой адаптивностью, в основном применимый для:

Системы автоматических дверей: Раздвижные двери, распашные двери, стеклянные индукционные двери (коммерческие здания, торговые центры, офисные здания)
Безопасность и мониторинг: Обнаружение периметра, индукция движения человека внутри помещений (жилые дома, фабрики, склады)
Промышленная автоматизация: Обнаружение движения конвейерной ленты, индукция запуска/остановки оборудования (легкие производственные линии)
Интеллектуальное здание: Индукция умного освещения, индукция кондиционирования воздуха (общественные места, такие как коридоры и лифты)

Основные технологии

Микроволновый доплеровский радарный датчик 24,125 ГГц радарный датчик Датчик движения для автоматических дверей Датчик обнаружения широкого поля IP54 датчик движения
