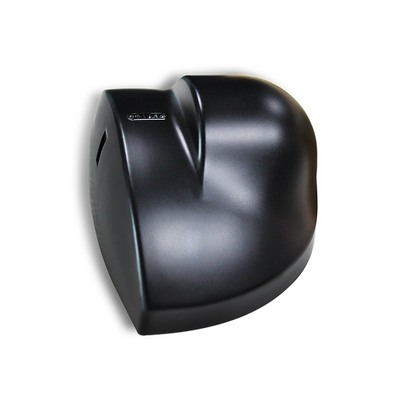

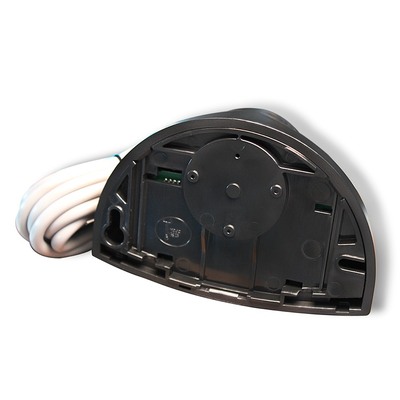

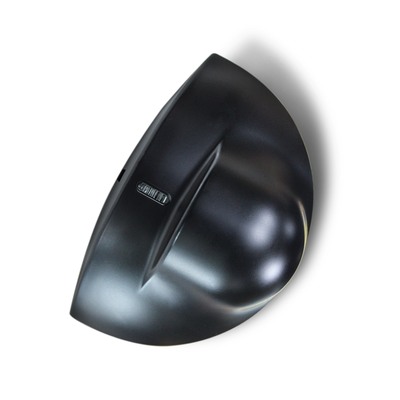

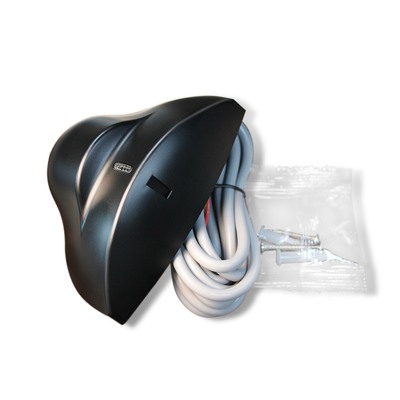

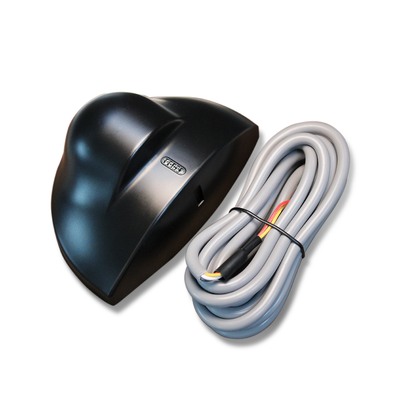

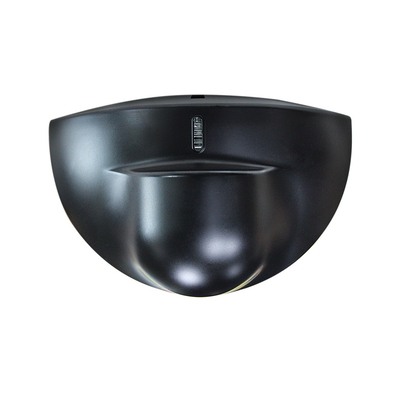

Допплеровый детектор RD24-4S. Устойчивый выход сигнала. Широкий диапазон обнаружения.

Все категории

Детектор петли транспортного средства

Система контроля доступа к двери Wi-Fi

Инфракрасный датчик фотоклеток

Читатель RFID Mifare 13.56 MHZ

Свяжитесь мы

Mr. David

marketing@jutaigateaccess.com

+86 13143400257

13143400257

Контакт теперь

Допплеровый детектор RD24-4S. Устойчивый выход сигнала. Широкий диапазон обнаружения.

Наименование марки:	JUTAI
Номер модели:	RD24-4
MOQ:	100
цена:	4-6 USD according to order quantity
Подробная информация об упаковке:	КОРОБКА
Условия оплаты:	Т/Т, PayPal, Alipay, Western Union

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

ШЭНЬЧЖЭНЬ КИТАЙ

Сертификация:

Технология:

Микроволновый допплеровский радар

Частота передатчика:

24.125 ГГц

Излучаемая мощность передатчика:

<20 дБм ЭИИМ

Плотность мощности передатчика:

≤5 мВт/см

Максимальная высота установки:

Углы наклона:

0°~90° по вертикали; -30°~+30° в поперечном направлении

Поле обнаружения (установка 2,2 м):

4м(Ш)×2м(Г)

Режим обнаружения:

Обнаружение движения

Минимальная обнаруживаемая скорость:

5 см/с (ось датчика)

Напряжение питания:

12–24 В переменного тока ±10 %; 12–24 В постоянного тока +30 %/-10 %

Частота основ:

50-60 Гц

Потребляемая мощность:

≤2 Вт (ВА)

Режим вывода:

Выход переключателя трубки

Время вывода сигнала:

1,5 с удерживать

Максимальное контактное напряжение:

42 В переменного/постоянного тока

Максимальный контактный ток:

1А (резистивный)

Максимальная переключая сила:

30 Вт (постоянный ток) / 60 ВА (переменный ток)

Диапазон рабочих температур:

-20 ℃ ~ +55 ℃

Степень защиты:

Соответствие нормам:

R&TTE 1999/5/EC; ЭМС 89/336/ЕЕС

Материал:

Цвет корпуса:

Черный/Серебристый

Размеры (W×H×D):

120мм×80мм×50мм

Вес нетто:

0.215 кг

Длина кабеля:

2,2 м

Поставка способности:

5000 шт в месяц

Выделить:

Допплеровский детектор со стабильным сигналом

Микроволновой датчик движения широкого диапазона

Прочный детектор движения RD24-4S

Характер продукции

Доплеровский детектор RD24-4S | Стабильный выходной сигнал | Широкий диапазон обнаружения | Прочный

Доплеровский детектор RD24-4S — это высоконадежное решение для обнаружения движения, разработанное для систем автоматизации коммерческих и промышленных дверей, отличающееся стабильным выходным сигналом, широким диапазоном обнаружения и прочной конструкцией для стабильной работы в местах с интенсивным движением. Основанный на профессиональной технологии микроволнового доплеровского радара с частотой 24,125 ГГц, этот детектор обеспечивает сверхстабильный выходной сигнал без дрейфа или прерываний, даже в сложных электромагнитных условиях вблизи неоновых ламп или электронного оборудования, гарантируя точные, непрерывные сигналы срабатывания для автоматических, стеклянных и раздвижных дверей — устраняя сбои сигнала, вызывающие неисправности дверей. Его оптимизированный широкий диапазон обнаружения, достигающий 4 м (Ш) × 2 м (Г) при стандартной высоте установки 2,2 м, охватывает всю входную зону большинства коммерческих дверей, улавливая движение людей под всеми типичными углами подхода без слепых зон, а гибкая регулировка угла наклона позволяет легко настраивать зону покрытия для узких проходов или широких коммерческих помещений.

Созданный для длительного использования в реальных условиях с высокой проходимостью, RD24-4S оснащен прочным корпусом из АБС-пластика с защитой от пыли и влаги по стандарту IP54, устойчивым к ежедневным брызгам, скоплению пыли и незначительным механическим воздействиям, а широкий диапазон рабочих температур от -20°C до +55°C обеспечивает стабильную работу в условиях холодной зимы и жаркого лета без снижения производительности. Прочная конструкция сочетается с энергоэффективностью (потребление энергии ≤ 2 Вт) и широкой совместимостью с напряжением 12-24 В переменного/постоянного тока, что обеспечивает бесшовную интеграцию в существующие системы управления дверями с низкими эксплуатационными расходами. Встроенный светодиодный индикатор состояния и потенциометр чувствительности с плавной регулировкой упрощают установку и обслуживание, а соответствие международным стандартам R&TTE 1999/5/EC и EMC 89/336/EEC гарантирует безопасную работу без помех. Сочетая неизменную стабильность сигнала, широкое покрытие и износостойкую конструкцию, этот доплеровский детектор RD24-4S является прочным, не требующим сложного обслуживания решением для обнаружения движения для автоматизации коммерческих дверей.

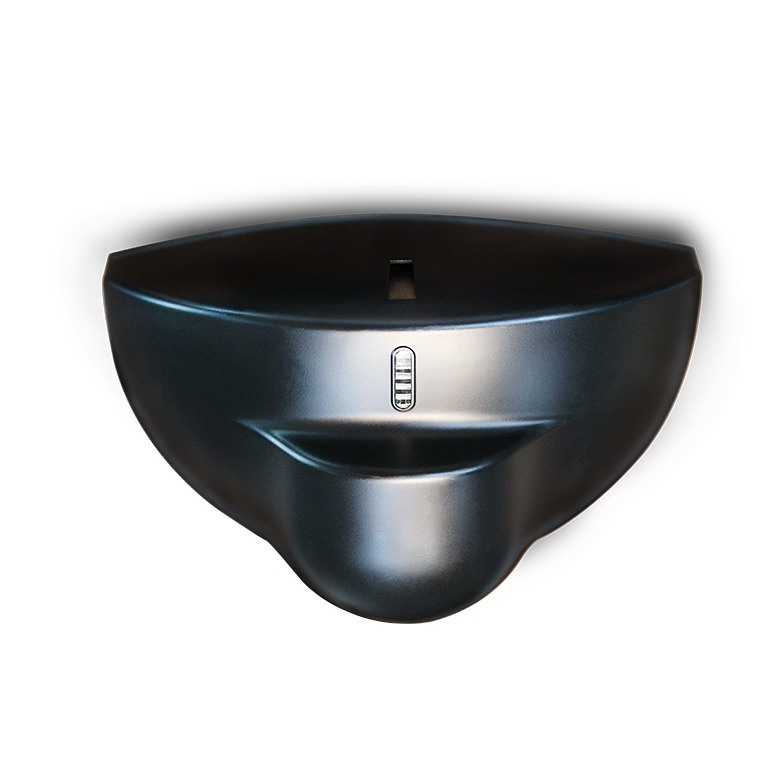

Допплеровый детектор RD24-4S. Устойчивый выход сигнала. Широкий диапазон обнаружения. 0

Основные преимущества продукта

Основная микроволновая частота 24,125 ГГц для стабильного обнаружения движения (≥ 5 см/с)
Широкое поле обнаружения: 4 м (Ш) * 2 м (Г) при высоте установки 2,2 м
Гибкая регулировка угла: 0°~90° по вертикали / -30°~+30° по горизонтали
Широкий диапазон напряжения питания: 12-24 В переменного/постоянного тока с низким энергопотреблением (≤ 2 Вт)
Защита IP54 и рабочий диапазон температур -20°C~+55°C для полузакрытого использования внутри и снаружи помещений
Простая установка и регулировка благодаря компактным размерам, потенциометру чувствительности и четкому светодиодному индикатору состояния
Надежный выход: удержание сигнала 1,5 с, максимальное напряжение контакта 42 В переменного/постоянного тока, ток 1 А (резистивный)

Технические характеристики

Параметр	Спецификация
Технология	Микроволновый доплеровский радар
Частота передатчика	24,125 ГГц
Излучаемая мощность передатчика	<20 дБм EIRP
Плотность мощности передатчика	≤ 5 мВт/см
Максимальная высота установки	3 м
Углы наклона	0°~90° по вертикали; -30°~+30° по горизонтали
Поле обнаружения (при высоте установки 2,2 м)	4 м (Ш) * 2 м (Г)
Режим обнаружения	Обнаружение движения
Минимальная обнаруживаемая скорость	5 см/с (по оси датчика)
Напряжение питания	12-24 В переменного тока ±10%; 12-24 В постоянного тока +30% / -10%
Частота сети	50-60 Гц
Потребляемая мощность	≤ 2 Вт (ВА)
Режим вывода	Выход переключающей трубки
Время выходного сигнала	Удержание 1,5 с
Максимальное напряжение контакта	42 В переменного/постоянного тока
Максимальный ток контакта	1 А (резистивный)
Максимальная коммутируемая мощность	30 Вт (постоянный ток) / 60 ВА (переменный ток)
Диапазон рабочих температур	-20°C ~ +55°C
Степень защиты	IP54
Соответствие нормам	R&TTE 1999/5/EC; EMC 89/336/EEC
Материал	АБС
Цвет корпуса	Черный/Серебристый
Размеры (ШВГ)	120 мм * 80 мм * 50 мм
Вес нетто	0,215 кг
Длина кабеля	2,2 м

Руководство по установке и настройке

Производительность датчика тесно связана с правильной установкой и настройкой. Простое управление без необходимости использования профессиональных инструментов:

Требования к установке

Избегайте мест с вибрацией, близости неоновых ламп и перекрытия датчика; не прикасайтесь к внутренним электронным компонентам во время установки.

Регулировка чувствительности

Поворачивайте потенциометр чувствительности плавно и медленно; значение чувствительности определяет размер поля обнаружения (установите на 1/2 или выше для короткого расстояния обнаружения).

Регулировка угла

Горизонтальный угол плоской антенны = положение поля обнаружения; вертикальный угол = глубина поля обнаружения; установите угол микроволнового модуля на ≥ 45° для оптимального обнаружения.

Проверка состояния

Светодиод мигает после включения питания (нормальный режим ожидания); светодиод горит непрерывно при обнаружении движущейся цели (срабатывание обнаружения).

Руководство по устранению неисправностей

Проблема	Возможные причины	Корректирующие действия
Дверь не открывается и светодиод не горит	Датчик обесточен	Проверьте подключение проводов и правильность подачи питания
Дверь постоянно открывается/закрывается	Датчик обнаруживает вибрацию/движение двери; источник помех в диапазоне обнаружения	Надежно закрепите датчик; увеличьте угол наклона/уменьшите чувствительность; устраните источники помех в поле обнаружения
Расстояние обнаружения слишком мало	Низкая чувствительность; угол микроволнового модуля <45°; датчик перекрытОтрегулируйте потенциометр чувствительности на 1/2 или выше; установите угол модуля на ≥ 45°; уберите блокирующие объекты	Сценарии применения

RD24-4S — это многоцелевой датчик обнаружения движения с высокой адаптивностью, в основном применяемый для:

Системы автоматических дверей:

Раздвижные двери, распашные двери, стеклянные индукционные двери (коммерческие здания, торговые центры, офисные здания)Безопасность и мониторинг:
Обнаружение периметра, индукция движения людей внутри помещений (жилые дома, фабрики, склады)Промышленная автоматизация:
Обнаружение движения конвейерной ленты, индукция запуска/остановки оборудования (производственные линии легкой промышленности)Интеллектуальное здание:
Индукция умного освещения, индукция кондиционирования воздуха (общественные места, такие как коридоры и лифты)Основные технологии

Микроволновый доплеровский радарный датчик

Радарный датчик 24,125 ГГц Детектор движения для автоматических дверей Датчик обнаружения с широким полем Датчик движения IP54
