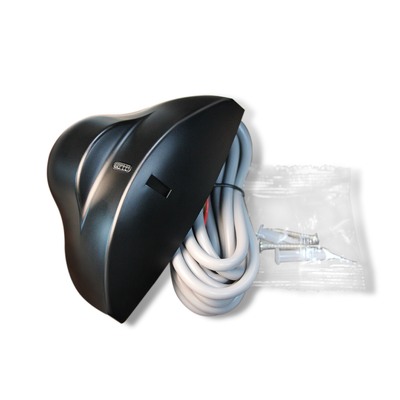

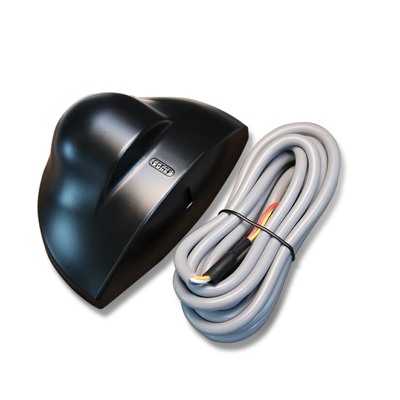

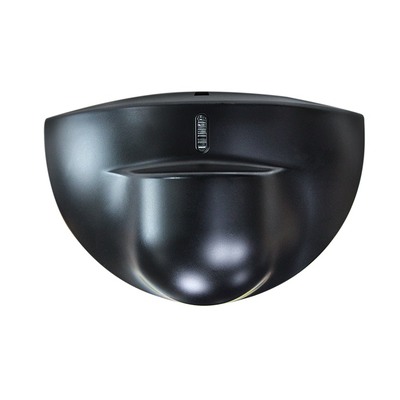

Автоматический датчик двери 24,125 ГГц. компактный дизайн. чистый вес 0,215 кг. чувствительность

Наименование марки:	JUTAI
Номер модели:	RD24-4
MOQ:	100
цена:	4-6 USD according to order quantity
Подробная информация об упаковке:	КОРОБКА
Условия оплаты:	Т/Т, PayPal, Alipay, Western Union

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

ШЭНЬЧЖЭНЬ КИТАЙ

Сертификация:

Технология:

Микроволновый допплеровский радар

Частота передатчика:

24.125 ГГц

Излучаемая мощность передатчика:

<20 дБм ЭИИМ

Плотность мощности передатчика:

≤5 мВт/см

Максимальная высота установки:

Углы наклона:

0°~90° по вертикали; -30°~+30° в поперечном направлении

Поле обнаружения (установка 2,2 м):

4м(Ш)×2м(Г)

Режим обнаружения:

Обнаружение движения

Минимальная обнаруживаемая скорость:

5 см/с (ось датчика)

Напряжение питания:

12–24 В переменного тока ±10 %; 12–24 В постоянного тока +30 %/-10 %

Частота основ:

50-60 Гц

Потребляемая мощность:

≤2 Вт (ВА)

Режим вывода:

Выход переключателя трубки

Время вывода сигнала:

1,5 с удерживать

Максимальное контактное напряжение:

42 В переменного/постоянного тока

Максимальный контактный ток:

1А (резистивный)

Максимальная переключая сила:

30 Вт (постоянный ток) / 60 ВА (переменный ток)

Диапазон рабочих температур:

-20 ℃ ~ +55 ℃

Степень защиты:

Соответствие нормам:

R&TTE 1999/5/EC; ЭМС 89/336/ЕЕС

Материал:

Цвет корпуса:

Черный/Серебристый

Размеры (W×H×D):

120мм×80мм×50мм

Вес нетто:

0.215 кг

Длина кабеля:

2,2 м

Поставка способности:

5000 шт в месяц

Выделить:

24.125 ГГц автоматический датчик двери

компактный микроволновой датчик движения

легкий автоматический датчик дверей

Характер продукции

Датчик автоматической двери 24,125 ГГц | Компактный дизайн | Вес нетто 0,215 кг Чувствительность

Этот датчик автоматической двери 24,125 ГГц представляет собой оптимизированное решение для обнаружения движения, разработанное для всех автоматических дверных систем. Он отличается компактным дизайном, экономящим пространство, сверхлегким весом всего 0,215 кг и полностью регулируемой чувствительностью — три ключевых преимущества, которые переопределяют практичность и адаптивность для коммерческих, офисных и розничных входов. Настроенный на надежный диапазон частот микроволнового доплеровского радара 24,125 ГГц, он обеспечивает точное обнаружение движения для срабатывания автоматических дверей. Прецизионный потенциометр чувствительности позволяет выполнять плавную, бесступенчатую регулировку для настройки диапазона обнаружения в соответствии с вашим конкретным пространством: сузьте его для небольших входов, чтобы избежать ложных срабатываний, или расширьте для зон с интенсивным движением, чтобы обеспечить полное покрытие движения людей. Компактный корпус датчика из АБС-пластика (120 мм × 80 мм × 50 мм) имеет элегантный минималистичный профиль, который незаметно монтируется на дверных косяках, потолках или смежных стенах, органично вписываясь в любую автоматическую дверную систему, не занимая лишнего места. Его легкая конструкция весом 0,215 кг устраняет необходимость в тяжелых монтажных приспособлениях, обеспечивая быструю и надежную установку на различных поверхностях.

Оптимизированный для реального использования в автоматических дверных системах, этот датчик с постоянной точностью обнаруживает цели, движущиеся со скоростью ≥5 см/с, избегая ложных срабатываний от вибрации двери или внешних помех. Он сочетает в себе компактный дизайн с высокой производительностью: поддерживает широкий диапазон напряжения питания 12-24 В переменного/постоянного тока, отличается низким энергопотреблением ≤2 Вт для энергоэффективной долговременной работы и соответствует стандартам защиты от пыли и влаги IP54 для надежного использования в помещении и на крытых открытых площадках. Четкий светодиодный индикатор состояния упрощает быструю настройку и устранение неполадок — мигает при включении и горит постоянно при обнаружении движения — а предварительно подключенный кабель длиной 2,2 м обеспечивает простое подключение к стандартным системам управления автоматическими дверями. Соответствуя международным стандартам R&TTE и EMC, этот датчик автоматической двери 24,125 ГГц сочетает в себе компактный, легкий дизайн с настраиваемой чувствительностью, что делает его универсальным, легко интегрируемым решением для обнаружения движения для всех потребностей в управлении доступом автоматических дверей.

Автоматический датчик двери 24,125 ГГц. компактный дизайн. чистый вес 0,215 кг. чувствительность 0

Основные преимущества продукта

Основная микроволновая частота 24,125 ГГц для стабильного обнаружения движения (≥5 см/с)
Широкое поле обнаружения: 4 м (Ш) * 2 м (Г) при высоте монтажа 2,2 м
Гибкая регулировка угла: 0°-90° по вертикали / -30°~+30° по горизонтали
Широкий диапазон напряжения питания: 12-24 В переменного/постоянного тока с низким энергопотреблением (≤2 Вт)
Защита IP54 и рабочий диапазон температур от -20°C до +55°C для использования в помещении/на полузакрытых открытых площадках
Простая установка и регулировка благодаря компактным размерам, потенциометру чувствительности и четкому светодиодному индикатору состояния
Надежный выход: удержание сигнала 1,5 с, максимальное напряжение контакта 42 В переменного/постоянного тока, ток 1 А (резистивный)

Технические характеристики

Параметр	Спецификация
Технология	Микроволновый доплеровский радар
Частота передатчика	24,125 ГГц
Мощность излучения передатчика	<20 дБм EIRP
Плотность мощности передатчика	≤5 мВт/см
Максимальная высота установки	3 м
Углы наклона	0°-90° по вертикали; -30°~+30° по горизонтали
Поле обнаружения (при высоте установки 2,2 м)	4 м (Ш) * 2 м (Г)
Режим обнаружения	Обнаружение движения
Минимальная обнаруживаемая скорость	5 см/с (по оси датчика)
Напряжение питания	12-24 В переменного тока ±10%; 12-24 В постоянного тока +30% / -10%
Частота сети	50-60 Гц
Потребляемая мощность	≤2 Вт (ВА)
Режим выхода	Выход на переключающей трубке
Время выходного сигнала	Удержание 1,5 с
Максимальное напряжение контакта	42 В переменного/постоянного тока
Максимальный ток контакта	1 А (резистивный)
Максимальная коммутируемая мощность	30 Вт (постоянный ток) / 60 ВА (переменный ток)
Диапазон рабочих температур	-20°C ~ +55°C
Степень защиты	IP54
Соответствие нормам	R&TTE 1999/5/EC; EMC 89/336/EEC
Материал	АБС
Цвет корпуса	Черный/Серебристый
Размеры (ШВГ)	120 мм * 80 мм * 50 мм
Вес нетто	0,215 кг
Длина кабеля	2,2 м

Руководство по установке и регулировке

Производительность датчика тесно связана с правильной установкой и регулировкой. Простое управление без необходимости использования профессиональных инструментов:

Требования к монтажу

Избегайте мест с вибрацией, близости к неоновым лампам и перекрытия датчика; не прикасайтесь к внутренним электронным компонентам во время установки.

Регулировка чувствительности

Поворачивайте потенциометр чувствительности плавно и медленно; значение чувствительности определяет размер поля обнаружения (установите на 1/2 или выше для короткого расстояния обнаружения).

Регулировка угла

Боковой угол плоской антенны = положение поля обнаружения; вертикальный угол = глубина поля обнаружения; установите угол микроволнового модуля ≥45° для оптимального обнаружения.

Проверка состояния

Светодиод мигает после включения питания (нормальный режим ожидания); светодиод горит постоянно при обнаружении движущейся цели (триггер обнаружения).

Руководство по устранению неполадок

Проблема	Возможные причины	Корректирующее действие
Дверь не открывается, светодиод не горит	Датчик отключен от питания	Проверьте подключение проводов и правильность подачи питания
Дверь постоянно открывается/закрывается	Датчик обнаруживает вибрацию/движение двери; источник помех в диапазоне обнаружения	Надежно закрепите датчик; увеличьте угол наклона/уменьшите чувствительность; устраните источники помех в поле обнаружения
Расстояние обнаружения слишком мало	Низкая чувствительность; угол микроволнового модуля <45°; датчик перекрытОтрегулируйте потенциометр чувствительности на 1/2 или выше; установите угол модуля ≥45°; уберите перекрывающие объекты	Сценарии применения

RD24-4S — это многоцелевой датчик обнаружения движения с высокой адаптивностью, в основном применяемый для:

Автоматические дверные системы:

Раздвижные двери, распашные двери, стеклянные индукционные двери (коммерческие здания, торговые центры, офисные здания)Безопасность и мониторинг:
Обнаружение периметра, индукция движения людей внутри помещений (жилые дома, фабрики, склады)Промышленная автоматизация:
Обнаружение движения конвейерной ленты, индукция запуска/остановки оборудования (производственные линии легкой промышленности)Интеллектуальное здание:
Индукция умного освещения, индукция кондиционирования воздуха (общественные места, такие как коридоры и лифты)Основные технологии

Микроволновый доплеровский радарный датчик

Радарный датчик 24,125 ГГц Детектор движения для автоматических дверей Датчик обнаружения в широком поле Датчик движения IP54
