Микроволновый радар | RD24-4S | Простая установка | Термостойкий, Быстрый отклик

Наименование марки:	JUTAI
Номер модели:	RD24-4
MOQ:	100
цена:	4-6 USD according to order quantity
Подробная информация об упаковке:	КОРОБКА
Условия оплаты:	Т/Т, PayPal, Alipay, Western Union

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

ШЭНЬЧЖЭНЬ КИТАЙ

Сертификация:

Технология:

Микроволновый допплеровский радар

Частота передатчика:

24.125 ГГц

Излучаемая мощность передатчика:

<20 дБм ЭИИМ

Плотность мощности передатчика:

≤5 мВт/см

Максимальная высота установки:

Углы наклона:

0°~90° по вертикали; -30°~+30° в поперечном направлении

Поле обнаружения (установка 2,2 м):

4м(Ш)×2м(Г)

Режим обнаружения:

Обнаружение движения

Минимальная обнаруживаемая скорость:

5 см/с (ось датчика)

Напряжение питания:

12–24 В переменного тока ±10 %; 12–24 В постоянного тока +30 %/-10 %

Частота основ:

50-60 Гц

Потребляемая мощность:

≤2 Вт (ВА)

Режим вывода:

Выход переключателя трубки

Время вывода сигнала:

1,5 с удерживать

Максимальное контактное напряжение:

42 В переменного/постоянного тока

Максимальный контактный ток:

1А (резистивный)

Максимальная переключая сила:

30 Вт (постоянный ток) / 60 ВА (переменный ток)

Диапазон рабочих температур:

-20 ℃ ~ +55 ℃

Степень защиты:

Соответствие нормам:

R&TTE 1999/5/EC; ЭМС 89/336/ЕЕС

Материал:

Цвет корпуса:

Черный/Серебристый

Размеры (W×H×D):

120мм×80мм×50мм

Вес нетто:

0.215 кг

Длина кабеля:

2,2 м

Поставка способности:

5000 шт в месяц

Выделить:

микроволновый датчик движения с быстрым откликом

термостойкий микроволновый радар

простой в установке датчик RD24-4S

Характер продукции

Микроволновый радар | RD24-4S | Простая установка | Термостойкий, Быстрый отклик

Этот микроволновый радар RD24-4S является универсальным решением для обнаружения движения для всех систем контроля доступа дверей, разработанным слегкой установкой, прочнойтермостойкостьюи сверхбыстрым откликом— тремя основными преимуществами, которые делают его лучшим выбором для коммерческих, розничных и промышленных помещений. Основанный на профессиональной микроволновой доплеровской технологии 24,125 ГГц, его способность быстрого отклика мгновенно обнаруживает допустимые движущиеся цели со скоростью ≥5 см/с вдоль оси датчика, передавая сигналы запуска в реальном времени для автоматических дверей, раздвижных стеклянных дверей и коммерческих входов, устраняя задержки и обеспечивая плавный, своевременный доступ для большого потока людей. Для простой установки не требуется сложная проводка или профессиональные инструменты: компактный корпус из АБС-пластика (120×80×50 мм) и легкая конструкция весом 0,215 кг позволяют осуществлять прямой монтаж на поверхности, предварительно подключенный кабель длиной 2,2 м подходит для интерфейсов JST и реле, а интуитивно понятный светодиодный индикатор состояния и потенциометр для плавной регулировки чувствительности упрощают калибровку в один шаг сразу после монтажа.

Что еще больше выделяет этот радар, так это его исключительная термостойкость, стабильная работа в экстремальном диапазоне от -20°C до +55°C. Он надежно работает в холодных зимних наружных крытых входах и жарких летних внутренних коммерческих помещениях без дрейфа сигнала или снижения производительности, значительно превосходя экологическую адаптивность обычных датчиков. В сочетании с пыле- и водозащитой IP54 он устойчив к ежедневному пыли, брызгам и износу, обеспечивая долговечность в суровых условиях эксплуатации. Благодаря низкому энергопотреблению (≤2 Вт) и широкой совместимости с напряжением 12-24 В переменного/постоянного тока он легко интегрируется в существующие силовые установки без дополнительных адаптеров. Соответствующий международным стандартам R&TTE и EMC, этот микроволновый радар RD24-4S сочетает в себе простоту установки, всетемпературную адаптивность и быстрый отклик на движение, что делает его готовым к использованию, не требующим обслуживания решением для обнаружения движения для различных задач автоматизации дверей.

Микроволновый радар | RD24-4S | Простая установка | Термостойкий, Быстрый отклик 0

Основные преимущества продукта

Основная микроволновая частота 24,125 ГГц для стабильного обнаружения движения (≥5 см/с)
Широкое поле обнаружения: 4 м (Ш) * 2 м (Г) при высоте монтажа 2,2 м
Гибкая регулировка угла: 0°~90° по вертикали / -30°~+30° по горизонтали
Широкое напряжение питания: 12-24 В переменного/постоянного тока с низким энергопотреблением (≤2 Вт)
Защита IP54 и рабочая температура -20°C~+55°C для полузакрытого использования внутри и снаружи помещений
Простая установка и регулировка благодаря компактному размеру, потенциометру чувствительности и четкому светодиодному индикатору состояния
Надежный выход: удержание сигнала 1,5 с, максимальное напряжение контакта 42 В переменного/постоянного тока, ток 1 А (резистивный)

Технические характеристики

Параметр	Спецификация
Технология	Микроволновый доплеровский радар
Частота передатчика	24,125 ГГц
Мощность излучения передатчика	<20 дБм EIRP
Плотность мощности передатчика	≤5 мВт/см
Максимальная высота монтажа	3 м
Углы наклона	0°~90° по вертикали; -30°~+30° по горизонтали
Поле обнаружения (монтаж на высоте 2,2 м)	4 м (Ш) * 2 м (Г)
Режим обнаружения	Обнаружение движения
Минимальная обнаруживаемая скорость	5 см/с (по оси датчика)
Напряжение питания	12-24 В переменного тока ±10%; 12-24 В постоянного тока +30% / -10%
Частота сети	50-60 Гц
Потребляемая мощность	≤2 Вт (ВА)
Режим вывода	Выход переключающей трубки
Время выходного сигнала	Удержание 1,5 с
Максимальное напряжение контакта	42 В переменного/постоянного тока
Максимальный ток контакта	1 А (резистивный)
Максимальная коммутируемая мощность	30 Вт (DC) / 60 ВА (AC)
Диапазон рабочих температур	-20°C ~ +55°C
Степень защиты	IP54
Соответствие нормам	R&TTE 1999/5/EC; EMC 89/336/EEC
Материал	АБС
Цвет корпуса	Черный/Серебристый
Размеры (ШВГ)	120 мм * 80 мм * 50 мм
Вес нетто	0,215 кг
Длина кабеля	2,2 м

Руководство по установке и регулировке

Производительность датчика тесно связана с правильной установкой и регулировкой. Простое управление без необходимости использования профессиональных инструментов:

Требования к монтажу

Избегайте мест с вибрацией, близости к неоновым лампам и перекрытия датчика; не прикасайтесь к внутренним электронным компонентам во время установки.

Регулировка чувствительности

Поворачивайте потенциометр чувствительности плавно и медленно; значение чувствительности определяет размер поля обнаружения (установите на 1/2 или выше для короткого расстояния обнаружения).

Регулировка угла

Боковой угол плоской антенны = положение поля обнаружения; вертикальный угол = глубина поля обнаружения; установите угол микроволнового модуля на ≥45° для оптимального обнаружения.

Проверка состояния

Светодиод мигает после включения питания (нормальный режим ожидания); светодиод горит непрерывно при обнаружении движущейся цели (триггер обнаружения).

Руководство по устранению неисправностей

Неисправность	Возможные причины	Корректирующее действие
Дверь не открывается, светодиод не горит	Датчик отключен от питания	Проверьте подключение проводки и правильность подачи питания
Дверь постоянно открывается/закрывается	Датчик обнаруживает вибрацию/движение двери; источник помех в диапазоне обнаружения	Надежно закрепите датчик; увеличьте угол наклона/уменьшите чувствительность; устраните источники помех в поле обнаружения
Расстояние обнаружения слишком мало	Низкая чувствительность; угол микроволнового модуля<45°; датчик перекрыт	Отрегулируйте потенциометр чувствительности на 1/2 или выше; установите угол модуля на ≥45°; уберите блокирующие объекты

Сценарии применения

RD24-4S — это многосценарный датчик обнаружения движения с высокой адаптивностью, в основном применяемый для:

Системы автоматических дверей: Раздвижные двери, распашные двери, стеклянные индукционные двери (коммерческие здания, торговые центры, офисные здания)
Безопасность и мониторинг: Обнаружение периметра, индукция движения людей внутри помещений (жилые дома, фабрики, склады)
Промышленная автоматизация: Обнаружение движения конвейерной ленты, индукция запуска/остановки оборудования (производственные линии легкой промышленности)
Интеллектуальное здание: Индукция умного освещения, индукция кондиционирования воздуха (общественные места, такие как коридоры и лифты)

Основные технологии

Микроволновый доплеровский радарный датчик Радарный датчик 24,125 ГГц Датчик движения для автоматических дверей Датчик обнаружения с широким полем Датчик движения IP54

Тэги:

Подробная информация о продукции

Дом > продукты >

датчик движения микроволны

Микроволновый радар | RD24-4S | Простая установка | Термостойкий, Быстрый отклик

Все категории

Микроволновый радар | RD24-4S | Простая установка | Термостойкий, Быстрый отклик

Наименование марки:	JUTAI
Номер модели:	RD24-4
MOQ:	100
цена:	4-6 USD according to order quantity
Подробная информация об упаковке:	КОРОБКА
Условия оплаты:	Т/Т, PayPal, Alipay, Western Union

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

ШЭНЬЧЖЭНЬ КИТАЙ

Фирменное наименование:

JUTAI

Сертификация:

Номер модели:

RD24-4

Технология:

Микроволновый допплеровский радар

Частота передатчика:

24.125 ГГц

Излучаемая мощность передатчика:

<20 дБм ЭИИМ

Плотность мощности передатчика:

≤5 мВт/см

Максимальная высота установки:

3м

Углы наклона:

0°~90° по вертикали; -30°~+30° в поперечном направлении

Поле обнаружения (установка 2,2 м):

4м(Ш)×2м(Г)

Режим обнаружения:

Обнаружение движения

Минимальная обнаруживаемая скорость:

5 см/с (ось датчика)

Напряжение питания:

12–24 В переменного тока ±10 %; 12–24 В постоянного тока +30 %/-10 %

Частота основ:

50-60 Гц

Потребляемая мощность:

≤2 Вт (ВА)

Режим вывода:

Выход переключателя трубки

Время вывода сигнала:

1,5 с удерживать

Максимальное контактное напряжение:

42 В переменного/постоянного тока

Максимальный контактный ток:

1А (резистивный)

Максимальная переключая сила:

30 Вт (постоянный ток) / 60 ВА (переменный ток)

Диапазон рабочих температур:

-20 ℃ ~ +55 ℃

Степень защиты:

IP54

Соответствие нормам:

R&TTE 1999/5/EC; ЭМС 89/336/ЕЕС

Материал:

АБС

Цвет корпуса:

Черный/Серебристый

Размеры (W×H×D):

120мм×80мм×50мм

Вес нетто:

0.215 кг

Длина кабеля:

2,2 м

Количество мин заказа:

100

Цена:

4-6 USD according to order quantity

Упаковывая детали:

КОРОБКА

Время доставки:

5-8 рабочих дней

Условия оплаты:

Т/Т, PayPal, Alipay, Western Union

Поставка способности:

5000 шт в месяц

Выделить:

микроволновый датчик движения с быстрым откликом

термостойкий микроволновый радар

простой в установке датчик RD24-4S

Характер продукции

Микроволновый радар | RD24-4S | Простая установка | Термостойкий, Быстрый отклик

Микроволновый радар | RD24-4S | Простая установка | Термостойкий, Быстрый отклик 0

Основные преимущества продукта

Основная микроволновая частота 24,125 ГГц для стабильного обнаружения движения (≥5 см/с)
Широкое поле обнаружения: 4 м (Ш) * 2 м (Г) при высоте монтажа 2,2 м
Гибкая регулировка угла: 0°~90° по вертикали / -30°~+30° по горизонтали
Широкое напряжение питания: 12-24 В переменного/постоянного тока с низким энергопотреблением (≤2 Вт)
Защита IP54 и рабочая температура -20°C~+55°C для полузакрытого использования внутри и снаружи помещений
Простая установка и регулировка благодаря компактному размеру, потенциометру чувствительности и четкому светодиодному индикатору состояния
Надежный выход: удержание сигнала 1,5 с, максимальное напряжение контакта 42 В переменного/постоянного тока, ток 1 А (резистивный)

Технические характеристики

Параметр	Спецификация
Технология	Микроволновый доплеровский радар
Частота передатчика	24,125 ГГц
Мощность излучения передатчика	<20 дБм EIRP
Плотность мощности передатчика	≤5 мВт/см
Максимальная высота монтажа	3 м
Углы наклона	0°~90° по вертикали; -30°~+30° по горизонтали
Поле обнаружения (монтаж на высоте 2,2 м)	4 м (Ш) * 2 м (Г)
Режим обнаружения	Обнаружение движения
Минимальная обнаруживаемая скорость	5 см/с (по оси датчика)
Напряжение питания	12-24 В переменного тока ±10%; 12-24 В постоянного тока +30% / -10%
Частота сети	50-60 Гц
Потребляемая мощность	≤2 Вт (ВА)
Режим вывода	Выход переключающей трубки
Время выходного сигнала	Удержание 1,5 с
Максимальное напряжение контакта	42 В переменного/постоянного тока
Максимальный ток контакта	1 А (резистивный)
Максимальная коммутируемая мощность	30 Вт (DC) / 60 ВА (AC)
Диапазон рабочих температур	-20°C ~ +55°C
Степень защиты	IP54
Соответствие нормам	R&TTE 1999/5/EC; EMC 89/336/EEC
Материал	АБС
Цвет корпуса	Черный/Серебристый
Размеры (ШВГ)	120 мм * 80 мм * 50 мм
Вес нетто	0,215 кг
Длина кабеля	2,2 м

Руководство по установке и регулировке

Требования к монтажу

Регулировка чувствительности

Регулировка угла

Проверка состояния

Руководство по устранению неисправностей

Неисправность	Возможные причины	Корректирующее действие
Дверь не открывается, светодиод не горит	Датчик отключен от питания	Проверьте подключение проводки и правильность подачи питания
Дверь постоянно открывается/закрывается	Датчик обнаруживает вибрацию/движение двери; источник помех в диапазоне обнаружения	Надежно закрепите датчик; увеличьте угол наклона/уменьшите чувствительность; устраните источники помех в поле обнаружения
Расстояние обнаружения слишком мало	Низкая чувствительность; угол микроволнового модуля<45°; датчик перекрыт	Отрегулируйте потенциометр чувствительности на 1/2 или выше; установите угол модуля на ≥45°; уберите блокирующие объекты

Сценарии применения

RD24-4S — это многосценарный датчик обнаружения движения с высокой адаптивностью, в основном применяемый для:

Системы автоматических дверей: Раздвижные двери, распашные двери, стеклянные индукционные двери (коммерческие здания, торговые центры, офисные здания)
Безопасность и мониторинг: Обнаружение периметра, индукция движения людей внутри помещений (жилые дома, фабрики, склады)
Промышленная автоматизация: Обнаружение движения конвейерной ленты, индукция запуска/остановки оборудования (производственные линии легкой промышленности)
Интеллектуальное здание: Индукция умного освещения, индукция кондиционирования воздуха (общественные места, такие как коридоры и лифты)

Основные технологии

Тэги:

Детектор петли транспортного средства

Датчик промышленных дверей

Инфракрасный свет

Система контроля доступа к двери Wi-Fi

Система управления парковкой

Запрет на выдвижение ворот

Радарный детектор барьера

Инфракрасный датчик фотоклеток

датчик движения микроволны

Сигнал светофора

Нажмите кнопку

Мотор сползая ворот

Учетчик UHF большой дальности

Читатель низкой частоты 125K

Читатель RFID Mifare 13.56 MHZ

Детектор петли транспортного средства

Датчик промышленных дверей

Инфракрасный свет

Система контроля доступа к двери Wi-Fi

Система управления парковкой

Запрет на выдвижение ворот

Радарный детектор барьера

Инфракрасный датчик фотоклеток

датчик движения микроволны

Сигнал светофора

Нажмите кнопку

Мотор сползая ворот

Учетчик UHF большой дальности

Читатель низкой частоты 125K

Читатель RFID Mifare 13.56 MHZ

Подробная информация о продукции

Детектор петли транспортного средства

Датчик промышленных дверей

Инфракрасный свет

Система контроля доступа к двери Wi-Fi

Система управления парковкой

Запрет на выдвижение ворот

Радарный детектор барьера

Инфракрасный датчик фотоклеток

датчик движения микроволны

Сигнал светофора

Нажмите кнопку

Мотор сползая ворот

Учетчик UHF большой дальности

Читатель низкой частоты 125K

Читатель RFID Mifare 13.56 MHZ

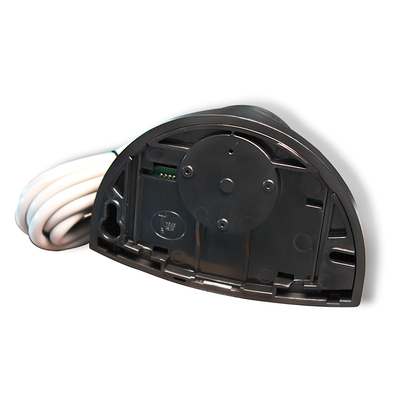

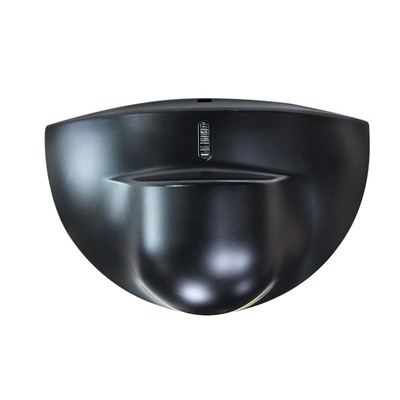

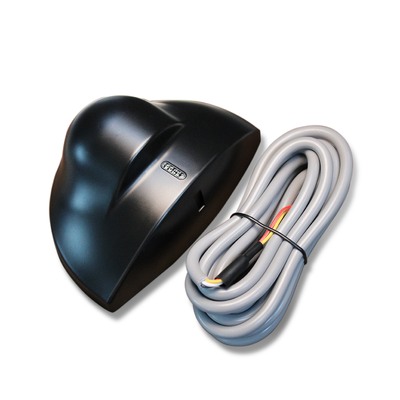

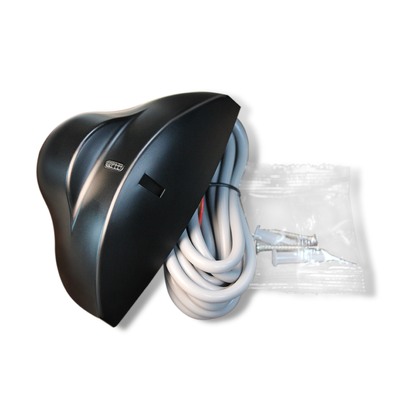

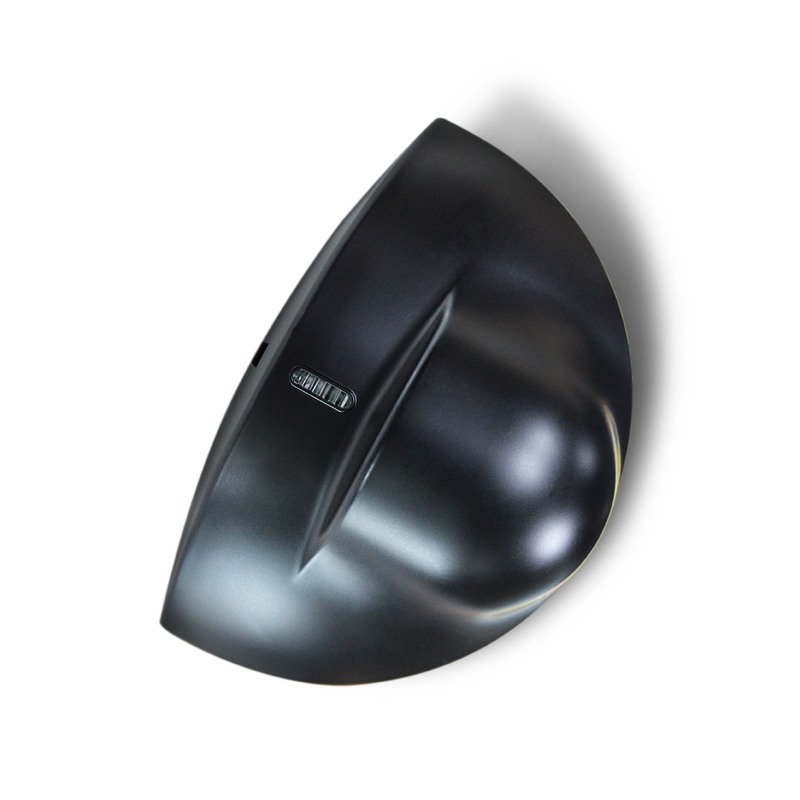

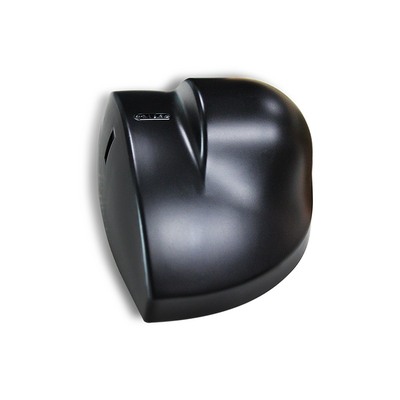

Микроволновый радар | RD24-4S | Простая установка | Термостойкий, Быстрый отклик

микроволновый датчик движения с быстрым откликом

термостойкий микроволновый радар

простой в установке датчик RD24-4S

Микроволновый радар | RD24-4S | Простая установка | Термостойкий, Быстрый отклик

Датчик высокой чувствительности

Автоматические датчики дверей

Микроволновой детектор движения

Подробная информация о продукции

Детектор петли транспортного средства

Датчик промышленных дверей

Инфракрасный свет

Система контроля доступа к двери Wi-Fi

Система управления парковкой

Запрет на выдвижение ворот

Радарный детектор барьера

Инфракрасный датчик фотоклеток

датчик движения микроволны

Сигнал светофора

Нажмите кнопку

Мотор сползая ворот

Учетчик UHF большой дальности

Читатель низкой частоты 125K

Читатель RFID Mifare 13.56 MHZ

Микроволновый радар | RD24-4S | Простая установка | Термостойкий, Быстрый отклик

микроволновый датчик движения с быстрым откликом

термостойкий микроволновый радар

простой в установке датчик RD24-4S

Микроволновый радар | RD24-4S | Простая установка | Термостойкий, Быстрый отклик

Датчик высокой чувствительности

Автоматические датчики дверей

Микроволновой детектор движения
