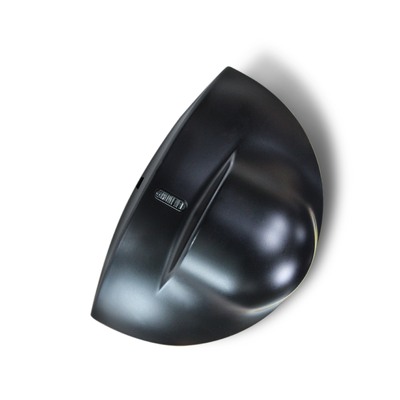

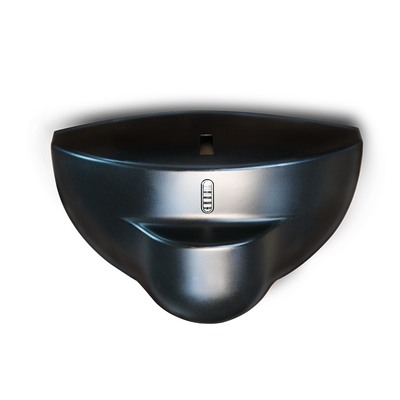

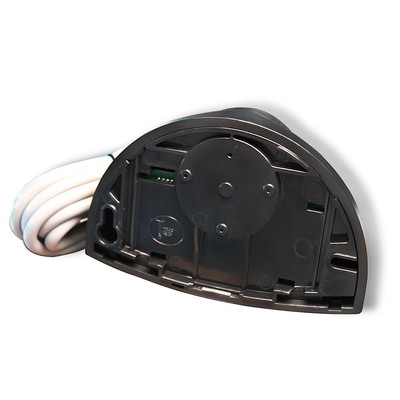

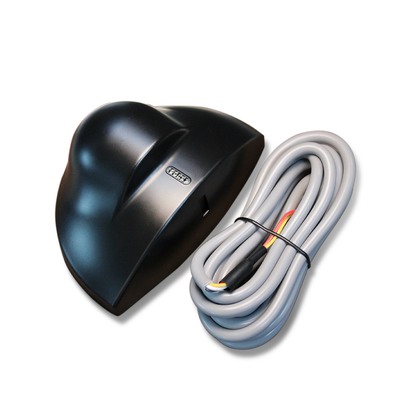

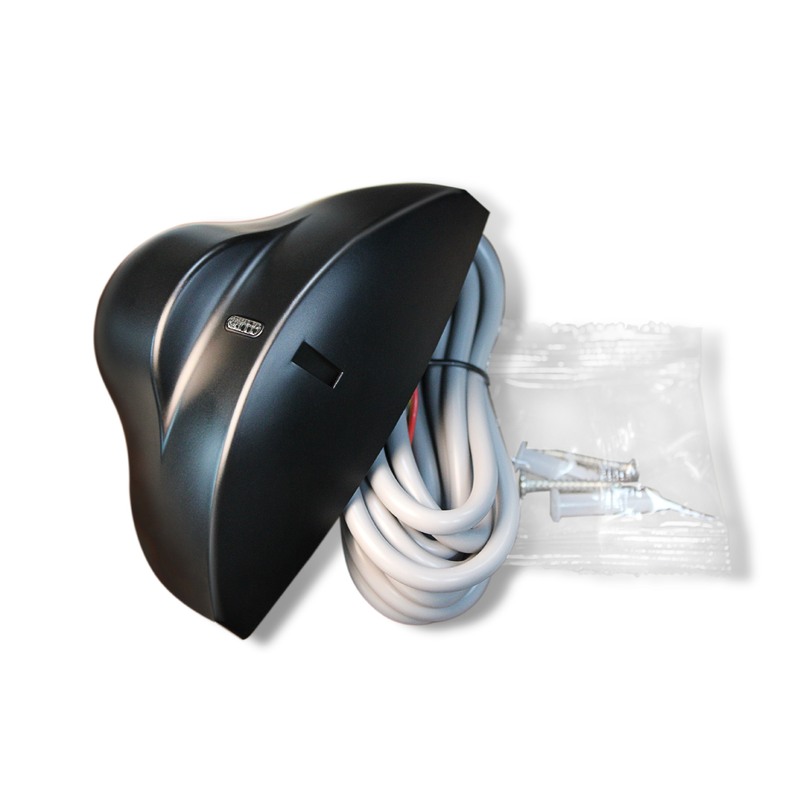

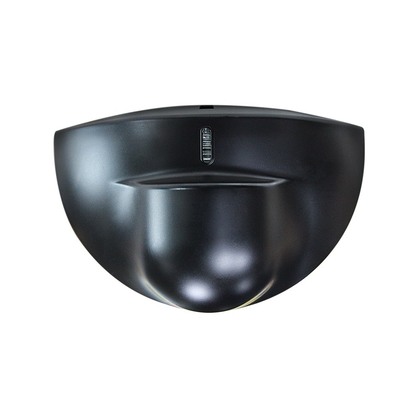

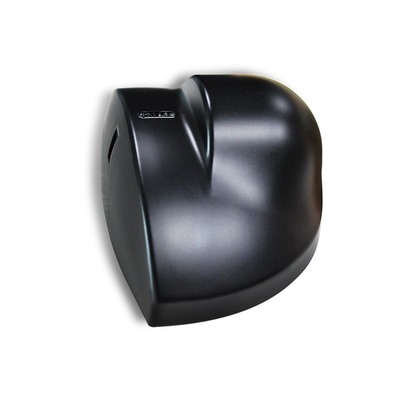

Сдвижной датчик стеклянной двери 24,125 ГГц. Планарная антенна.

Наименование марки:	JUTAI
Номер модели:	RD24-4
MOQ:	100
цена:	4-6 USD according to order quantity
Подробная информация об упаковке:	КОРОБКА
Условия оплаты:	Т/Т, PayPal, Alipay, Western Union

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

ШЭНЬЧЖЭНЬ КИТАЙ

Сертификация:

Технология:

Микроволновый допплеровский радар

Частота передатчика:

24.125 ГГц

Излучаемая мощность передатчика:

<20 дБм ЭИИМ

Плотность мощности передатчика:

≤5 мВт/см

Максимальная высота установки:

Углы наклона:

0°~90° по вертикали; -30°~+30° в поперечном направлении

Поле обнаружения (установка 2,2 м):

4м(Ш)×2м(Г)

Режим обнаружения:

Обнаружение движения

Минимальная обнаруживаемая скорость:

5 см/с (ось датчика)

Напряжение питания:

12–24 В переменного тока ±10 %; 12–24 В постоянного тока +30 %/-10 %

Частота основ:

50-60 Гц

Потребляемая мощность:

≤2 Вт (ВА)

Режим вывода:

Выход переключателя трубки

Время вывода сигнала:

1,5 с удерживать

Максимальное контактное напряжение:

42 В переменного/постоянного тока

Максимальный контактный ток:

1А (резистивный)

Максимальная переключая сила:

30 Вт (постоянный ток) / 60 ВА (переменный ток)

Диапазон рабочих температур:

-20 ℃ ~ +55 ℃

Степень защиты:

Соответствие нормам:

R&TTE 1999/5/EC; ЭМС 89/336/ЕЕС

Материал:

Цвет корпуса:

Черный/Серебристый

Размеры (W×H×D):

120мм×80мм×50мм

Вес нетто:

0.215 кг

Длина кабеля:

2,2 м

Поставка способности:

5000 шт в месяц

Выделить:

датчик движения стеклянной раздвижной двери

24Микроволновой датчик.125 ГГц

датчик плоской антенны без слепоты

Характер продукции

Сдвижной датчик стеклянной двери 24,125 ГГц. Планарная антенна.

Этот 24,125 ГГц Сдвижной Стеклянный Дверный Датчик - это точно разработанное решение для обнаружения движения, предназначенное для систем сдвижных стеклянных дверей,с высокопроизводительной плоской антенной и расширенным обнаружением без слепоты для бесшовногоНастроенная на микроволновую полосу 24,125 ГГц, интегрированная плоская антенна датчика предназначена для широкого, сфокусированного охвата. creating a tailored detection field that aligns perfectly with the movement path of sliding glass doors—eliminating blind spots and ensuring accurate capture of human motion from all typical entry anglesЧто отличает этот датчик от других - это его технология обнаружения без слепоты, которая фильтрует ложные триггеры от отражений стекла, окружающего света,и незначительные нарушения окружающей среды, предотвращая "ослепление" датчика обычными стеклянными раздвижными дверями и гарантируя, что только преднамеренное движение инициирует реакцию.

Оптимизированный для использования стеклянных раздвижных дверей, датчик обеспечивает постоянную производительность с минимальной обнаруживаемой скоростью 5 см/с, соответствующей естественному движению людей, приближающихся к входам,и его компактный корпус ABS дискретно устанавливается на дверные рамы или соседние стены без ущерба элегантной эстетике стеклянных дверей установкиПостроенный, чтобы выдерживать повседневное использование, он имеет IP54 пылепрочный и водонепроницаемый рейтинг,стабильная работа при температурах от -20°C до +55°C для обеспечения надежности круглый год как в помещении, так и на крытых стеклянных дверяхСовместим с 12-24V широким напряжением AC/DC и низким потреблением энергии ≤2W, он легко интегрируется в существующие системы управления дверью,с четким индикатором состояния светодиода для простой установки и быстрого устранения неполадокИдеально подходит для торговых центров, офисов и современных домов.и обнаружение без слепоты для беспрепятственного опыта обнаружения движения стеклянной дверной клади.

Сдвижной датчик стеклянной двери 24,125 ГГц. Планарная антенна. 0

Основные моменты продукции

24.125 ГГц основная микроволновая частота для стабильного обнаружения движения (≥ 5 см/с)
Широкое поле обнаружения: 4m ((W) * 2m ((D) на высоте установки 2,2m
Гибкое регулирование угла: 0°~90° вертикально / -30°~+30° наклон в сторону
Широковольтный источник питания: 12-24V AC/DC с низким расходом энергии (≤2W)
Защита IP54 и рабочая температура -20°C~+55°C для использования в помещении/на улице в полузакрытом состоянии
Легкая установка и настройка с компактным размером, потенциометром чувствительности и четким указателем состояния светодиода
Надежный выход: 1,5 с. Стойкость сигнала, 42 Вт максимальное контактное напряжение переменного тока / постоянного тока, 1 А сопротивляющего тока

Технические спецификации

Параметр	Спецификация
Технологии	Микроволновой допплеровский радар
Частота передатчика	24.125 ГГц
Излучаемая мощность передатчика	< 20 дБм EIRP
Плотность мощности передатчика	≤ 5 мВт/см
Максимальная высота установки	3 м
Угол наклона	0°~90° вертикально; -30°~+30° боково
Поле обнаружения (установка 2,2 м)	4m ((W) * 2m ((D)
Режим обнаружения	Поиск движения
Минимальная обнаруживаемая скорость	5 см/с (ось датчика)
Напряжение питания	12-24V AC ±10%; 12-24V DC +30% / -10%
Основная частота	50-60 Гц
Потребление энергии	≤ 2 Вт ((ВА)
Режим вывода	Выходный выпуск коммутатора
Время выхода сигнала	1.5s держите
Максимальное контактное напряжение	42В переменный ток
Максимальный контактный ток	1А (сопротивление)
Максимальная мощность переключения	30 Вт (DC) / 60 Вт (AC)
Диапазон рабочей температуры	-20°C ~ +55°C
Степень защиты	IP54
Соответствие нормам	R&TTE 1999/5/EC; EMC 89/336/EEC (вводится в действие с 1 января 1999 года)
Материал	ABS
Цвет корпуса	Черный/серебряный
Размеры (WHD)	1208050 мм
Чистая масса	0.215 кг
Длина кабеля	2.2м

Руководство по установке и регулировке

Простая работа без профессиональных инструментов:

Растущие требования

Избегайте вибрационных положений, близости неоновых ламп и окклюзии датчиков; не прикасайтесь к внутренним электронным частям во время установки.

Корректировка чувствительности

Осторожно и медленно поворачивайте потенциометр чувствительности; значение чувствительности определяет размер поля обнаружения (настраивается на 1/2 или выше для короткого расстояния обнаружения).

Настройка угла

Плоскоугольный боковой угол антенны = положение поля обнаружения; вертикальный угол = глубина поля обнаружения; установить угол микроволнового модуля ≥45° для оптимального обнаружения.

Проверка состояния

Светодиод мигает после включения (нормальное состояние ожидания); светодиод постоянно загорается при обнаружении движущейся цели (привод обнаружения).

Руководство по устранению неполадок

Феномен вины	Вероятные причины	Корректирующие действия
Дверь не открывается и светодиод не освещается	Отключение датчика	Проверьте подключение проводки и действительность питания
Дверь постоянно открывается/замыкается	Датчик обнаруживает вибрацию/движение двери; источник помех в диапазоне обнаружения	Прочно закрепите датчик; увеличьте угол наклона / уменьшите чувствительность; удалите источники помех в поле обнаружения
Дистанция обнаружения слишком близка.	Низкая чувствительность; угол микроволнового модуля < 45°; блокировка датчика	Регулировать потенциометр чувствительности на 1/2 или выше; установить угол модуля на ≥45°; удалить блокирующие предметы

Сценарии применения

RD24-4S представляет собой датчик обнаружения движения для нескольких сценариев с высокой адаптивностью, в основном применимый к:

Системы автоматических дверей:Сдвижные двери, качающиеся двери, стеклянные индукционные двери (коммерческие здания, торговые центры, офисные здания)
Безопасность и мониторинг:Определение периметра безопасности, индукция движения человека в помещении (жилой дом, фабрика, склад)
Промышленная автоматизация:Поиск движения на конвейерной ленте, индукция запуска/остановки оборудования (линии производства легкой промышленности)
Интеллектуальное здание:Индукция интеллектуального освещения, индукция кондиционирования воздуха (общественные зоны, такие как коридоры и лифты)

Основные технологии

Микроволновой допплеровский радарный датчик 24Радарный датчик.125 ГГц Автоматический детектор движения двери Датчик обнаружения широкого поля Датчик движения IP54
