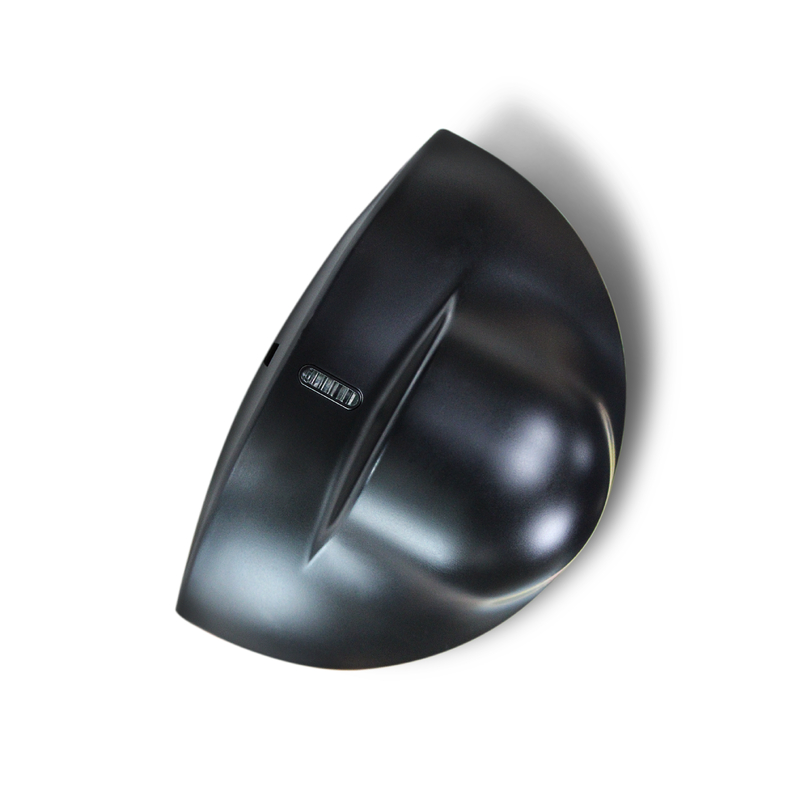

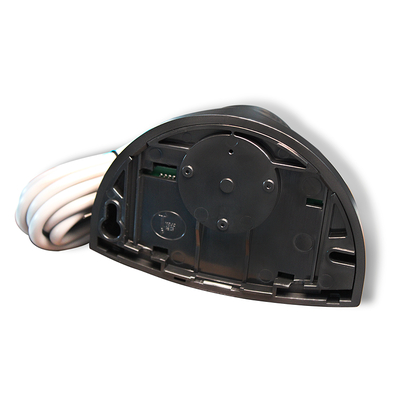

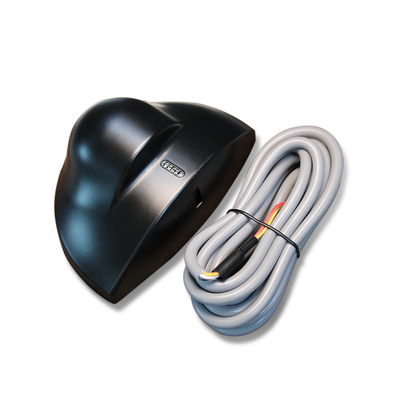

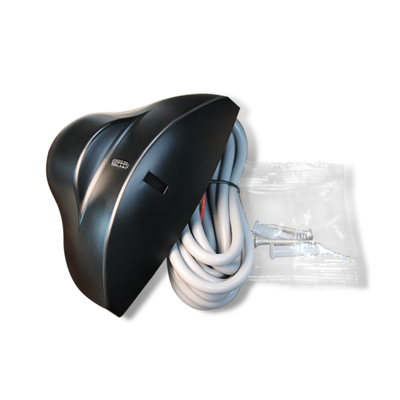

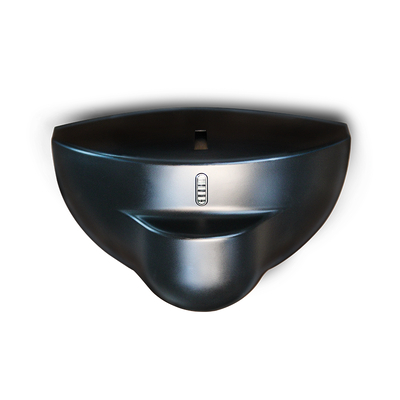

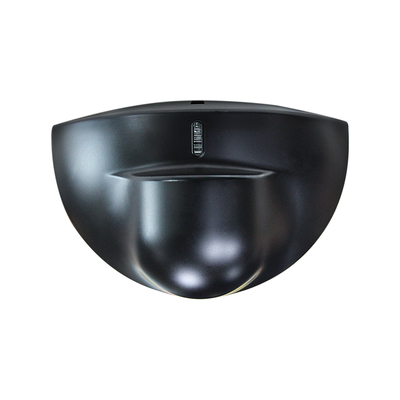

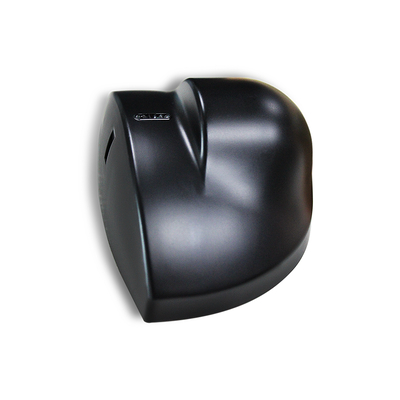

Допплеровый детектор. Регулируемый угол наклона. Высокоточный детектор движения.

Наименование марки:	JUTAI
Номер модели:	RD24-4
MOQ:	100
цена:	4-6 USD according to order quantity
Подробная информация об упаковке:	КОРОБКА
Условия оплаты:	Т/Т, PayPal, Alipay, Western Union

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

ШЭНЬЧЖЭНЬ КИТАЙ

Сертификация:

Документ:

Технология:

Микроволновый допплеровский радар

Частота передатчика:

24.125 ГГц

Излучаемая мощность передатчика:

<20 дБм ЭИИМ

Плотность мощности передатчика:

≤5 мВт/см

Максимальная высота установки:

Углы наклона:

0°~90° по вертикали; -30°~+30° в поперечном направлении

Поле обнаружения (установка 2,2 м):

4м(Ш)×2м(Г)

Режим обнаружения:

Обнаружение движения

Минимальная обнаруживаемая скорость:

5 см/с (ось датчика)

Напряжение питания:

12–24 В переменного тока ±10 %; 12–24 В постоянного тока +30 %/-10 %

Частота основ:

50-60 Гц

Потребляемая мощность:

≤2 Вт (ВА)

Режим вывода:

Выход переключателя трубки

Время вывода сигнала:

1,5 с удерживать

Максимальное контактное напряжение:

42 В переменного/постоянного тока

Максимальный контактный ток:

1А (резистивный)

Максимальная переключая сила:

30 Вт (постоянный ток) / 60 ВА (переменный ток)

Диапазон рабочих температур:

-20 ℃ ~ +55 ℃

Степень защиты:

Соответствие нормам:

R&TTE 1999/5/EC; ЭМС 89/336/ЕЕС

Материал:

Цвет корпуса:

Черный/Серебристый

Размеры (W×H×D):

120мм×80мм×50мм

Вес нетто:

0.215 кг

Длина кабеля:

2,2 м

Поставка способности:

5000 шт в месяц

Выделить:

Датчик стеклянной двери 24

125 ГГц

Микроволновой датчик движения малой мощности ≤2 Вт

Характер продукции

Доплеровский детектор | Регулируемый угол наклона | Высокоточное обнаружение движения

Этот высокопроизводительный доплеровский детектор разработан для профессиональных приложений обнаружения движения, отличаясь полностью регулируемыми углами наклона и сверхточным обнаружением движения, что обеспечивает непревзойденную точность для автоматических дверных систем, коммерческого контроля доступа и промышленных автоматизированных систем. Основанный на передовой технологии микроволнового доплеровского эффекта, работающей на частоте 24,125 ГГц, этот детектор переопределяет точность обнаружения движения, надежно идентифицируя цели, движущиеся со скоростью от 5 см/с по оси датчика, устраняя ложные срабатывания от незначительных вибраций, статических объектов или внешних помех — гарантируя, что только преднамеренное движение человека или объекта инициирует реакцию, что критически важно для коммерческих и промышленных помещений с высокой проходимостью, где точность не подлежит обсуждению. Его гибкая конструкция с регулируемым углом наклона обеспечивает вертикальную регулировку от 0° до 90° и боковую регулировку от -30° до +30°, позволяя полностью настраивать положение, глубину и диапазон охвата поля обнаружения; независимо от того, установлен ли он на стандартной высоте 2,2 м или максимальной высоте установки 3 м, регулируемые углы позволяют точно настроить датчик для идеального соответствия вашей конкретной установке, избегая чрезмерного обнаружения соседних зон и обеспечивая точное выравнивание поля обнаружения с целевой зоной движения для стеклянных дверей, раздвижных дверей, коммерческих входов и многого другого.

Разработанный для бесшовной интеграции и долгосрочной надежности, этот доплеровский детектор имеет прочную конструкцию из АБС-пластика с классом защиты от пыли и влаги IP54, стабильно работая в экстремальных температурах от -20°C до +55°C, что делает его подходящим как для полузакрытых помещений, так и для крытых входных точек снаружи. Ядро высокоточного обнаружения движения сочетается с планарной антенной с высоким коэффициентом усиления, которая обеспечивает сфокусированное поле обнаружения без слепых зон, а потенциометр чувствительности с плавной регулировкой дополняет элементы управления углом наклона для дальнейшей настройки диапазона обнаружения, легко адаптируясь к узким проходам или широким коммерческим дверным проемам. Благодаря низкому энергопотреблению ≤2 Вт и широкой совместимости с напряжением 12-24 В переменного/постоянного тока он легко вписывается в существующие системы электропитания без дополнительных адаптеров, а встроенный светодиодный индикатор состояния обеспечивает интуитивно понятную обратную связь в реальном времени — мигает при включении для режима ожидания и горит постоянно при обнаружении движения — упрощая установку, калибровку и быструю диагностику. Соответствующий международным стандартам R&TTE 1999/5/EC и EMC 89/336/EEC, этот детектор обеспечивает работу без помех даже вблизи неоновых ламп и электронного оборудования, объединяя регулируемое позиционирование, точную точность и долговечность в единое универсальное решение для обнаружения движения для всех профессиональных потребностей в контроле доступа и автоматизации.

Основные преимущества продукта

Основная микроволновая частота 24,125 ГГц для стабильного обнаружения движения (≥5 см/с)
Широкое поле обнаружения: 4 м (Ш) * 2 м (Г) при высоте установки 2,2 м
Гибкая регулировка угла: 0°-90° по вертикали / -30°~+30° по бокам
Широкое напряжение питания: 12-24 В переменного/постоянного тока с низким энергопотреблением (≤2 Вт)
Защита IP54 и рабочий диапазон температур -20°C~+55°C для полузакрытых помещений/наружного использования
Простая установка и регулировка благодаря компактному размеру, потенциометру чувствительности и четкому светодиодному индикатору состояния
Надежный выход: удержание сигнала 1,5 с, максимальное напряжение контакта 42 В переменного/постоянного тока, резистивный ток 1 А

Технические характеристики

Параметр	Спецификация
Технология	Микроволновый доплеровский радар
Частота передатчика	24,125 ГГц
Излучаемая мощность передатчика	<20 дБм EIRP
Плотность мощности передатчика	≤5 мВт/см
Максимальная высота установки	3 м
Углы наклона	0°-90° по вертикали; -30°~+30° по бокам
Поле обнаружения (при высоте установки 2,2 м)	4 м (Ш) * 2 м (Г)
Режим обнаружения	Обнаружение движения
Минимальная обнаруживаемая скорость	5 см/с (по оси датчика)
Напряжение питания	12-24 В переменного тока ±10%; 12-24 В постоянного тока +30% / -10%
Частота сети	50-60 Гц
Потребляемая мощность	≤2 Вт (ВА)
Режим выхода	Выход переключающей трубки
Время выходного сигнала	Удержание 1,5 с
Максимальное напряжение контакта	42 В переменного/постоянного тока
Максимальный ток контакта	1 А (резистивный)
Максимальная коммутируемая мощность	30 Вт (постоянный ток) / 60 ВА (переменный ток)
Диапазон рабочих температур	-20°C ~ +55°C
Степень защиты	IP54
Соответствие нормам	R&TTE 1999/5/EC; EMC 89/336/EEC
Материал	АБС
Цвет корпуса	Черный/Серебристый
Размеры (ШВГ)	120 мм * 80 мм * 50 мм
Вес нетто	0,215 кг
Длина кабеля	2,2 м

Руководство по установке и настройке

Производительность датчика тесно связана с правильной установкой и настройкой. Простое управление без необходимости использования профессиональных инструментов:

Требования к монтажу

Избегайте мест с вибрацией, близости неоновых ламп и перекрытия датчика; не прикасайтесь к внутренним электронным компонентам во время установки.

Регулировка чувствительности

Поворачивайте потенциометр чувствительности плавно и медленно; значение чувствительности определяет размер поля обнаружения (установите на 1/2 или выше для короткого расстояния обнаружения).

Регулировка угла

Боковой угол планарной антенны = положение поля обнаружения; вертикальный угол = глубина поля обнаружения; установите угол микроволнового модуля ≥45° для оптимального обнаружения.

Проверка состояния

Светодиод мигает после включения питания (нормальный режим ожидания); светодиод горит непрерывно при обнаружении движущейся цели (триггер обнаружения).

Руководство по устранению неисправностей

Проблема	Возможные причины	Корректирующее действие
Дверь не открывается и светодиод не горит	Датчик отключен от питания	Проверьте подключение проводки и правильность подачи питания
Дверь постоянно открывается/закрывается	Датчик обнаруживает вибрацию/движение двери; источник помех в диапазоне обнаружения	Надежно закрепите датчик; увеличьте угол наклона/уменьшите чувствительность; устраните источники помех в поле обнаружения
Расстояние обнаружения слишком мало	Низкая чувствительность; угол микроволнового модуля<45°; датчик перекрыт	Отрегулируйте потенциометр чувствительности на 1/2 или выше; установите угол модуля ≥45°; уберите блокирующие объекты

Сценарии применения

RD24-4S — это многоцелевой датчик обнаружения движения с высокой адаптивностью, в основном применяемый для:

Автоматические дверные системы: Раздвижные двери, распашные двери, стеклянные индукционные двери (коммерческие здания, торговые центры, офисные здания)
Безопасность и мониторинг: Обнаружение периметра, индукция движения человека внутри помещений (жилые дома, фабрики, склады)
Промышленная автоматизация: Обнаружение движения конвейерной ленты, индукция запуска/остановки оборудования (производственные линии легкой промышленности)
Интеллектуальное здание: Индукция умного освещения, индукция кондиционирования воздуха (общественные места, такие как коридоры и лифты)

Основные технологии

Микроволновый доплеровский радарный датчик Радарный датчик 24,125 ГГц Детектор движения для автоматических дверей Датчик обнаружения широкого поля Датчик движения IP54
