NED200 Индустриальная панель управления светодиодным приводом, Интеллектуальная панель управления светодиодным дисплеем с RS485/Ethernet/MQTT мультипротоколом для парковочных площадок и автоматизации заводов

Наименование марки:	JUTAI
Номер модели:	200 нидерландских долларов
MOQ:	Поддержка 1-10 шт. для образца
цена:	Подлежит обсуждению
Подробная информация об упаковке:	1 набор 1 мультфильм
Условия оплаты:	T/T, Western Union, Paypal, Alipay

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

ШЭНЬЧЖЭНЬ КИТАЙ

Сертификация:

Интерфейс связи::

TCP/IP, RS232, RS485, TTL, Виганд 26/34

Рабочее напряжение::

12 В постоянного тока

Рабочий ток::

2А Максимально

Рабочая температура::

-40°C ~ 85°C

Габаритные размеры::

115 мм (Д) * 85 мм (Ш) * 15 мм (В)

Промежуток между отверстиями для монтажа::

105 мм (Д) * 75 мм (Ш)

Интерфейс ввода-вывода::

2 входа ввода-вывода, 2 выхода ввода-вывода OC, 2 релейных выхода ввода-вывода

Интерфейс экрана дисплея::

ХАБ75, ХАБ08

Выход усилителя мощности::

1 порт, 4 Ом, 8 Вт

Поддерживаемые протоколы::

RS485, TCP, MQTT

Поставка способности:

2000 набор в месяц

Выделить:

Промышленная панель управления светодиодными лампами с RS485

Ядро управления светодиодным дисплеем с Ethernet

Автоматизация парковочных площадок

Характер продукции

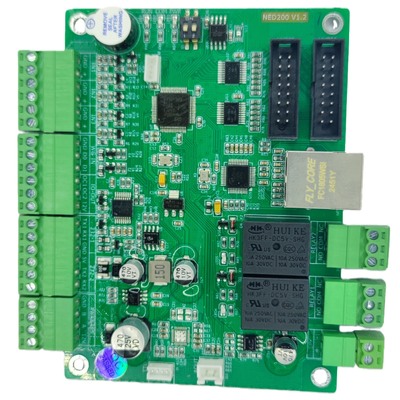

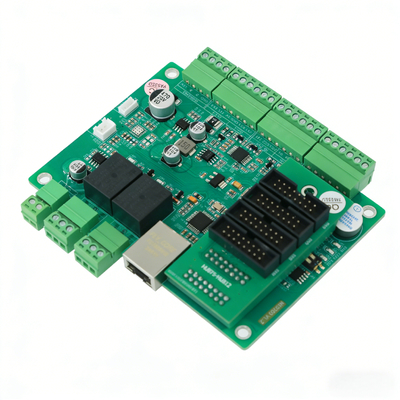

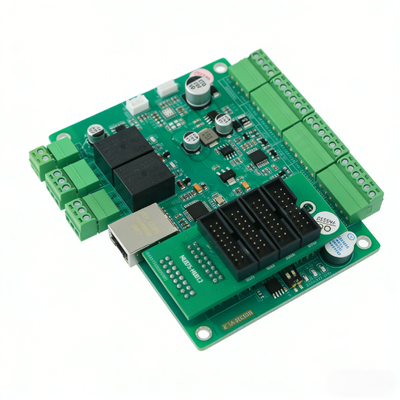

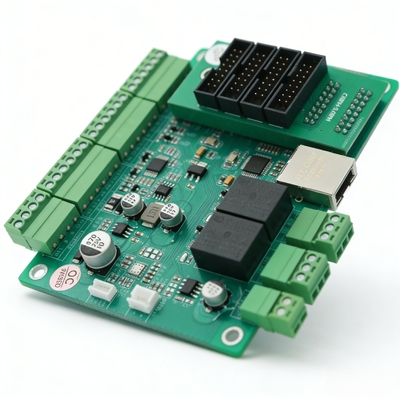

Плата драйвера светодиодного дисплея NED200 с двойным отображением QR-кода (дальнее/ближнее расстояние), голосовым вещанием и удаленным обновлением IAP для коммерческих комплексов и живописных мест

Плата драйвера светодиодного дисплея NED200 — это профессиональное интеллектуальное устройство управления, разработанное для коммерческих комплексов и живописных мест, оснащенное двумя режимами отображения QR-кода (дальнее/ближнее расстояние) для удовлетворения разнообразных интерактивных потребностей. Являясь ключевым звеном между системами верхнего уровня и терминалами светодиодных дисплеев, она интегрирует функции голосового вещания и удаленного обновления IAP, обеспечивая бесшовное и эффективное решение для управления в коммерческих и живописных сценариях отображения. Ее конструкция с двойным QR-кодом поддерживает полноэкранные QR-коды для сканирования на дальнем расстоянии (2-5 м) и 3-строчные QR-коды для сканирования на ближнем расстоянии (0,5-2 м), позволяя выполнять такие функции, как сканирование для получения купонов торгового центра, маршрутов экскурсий по достопримечательностям и навигационных карт, в то время как независимое управление 4 строками поддерживает до 80 байт на строку и более 100 языков, идеально отображая навигацию по этажам, уведомления о мероприятиях и описания достопримечательностей.

Оснащенная высокопроизводительным голосовым вещанием и возможностями удаленного обновления IAP, плата драйвера светодиодного дисплея NED200 повышает удобство эксплуатации и пользовательский опыт для коммерческих комплексов и живописных мест. Она поддерживает режимы последовательного и немедленного воспроизведения голоса, с хранилищем 8 МБ для до 256 голосовых файлов, что позволяет в реальном времени озвучивать рекламные акции, правила безопасности и напоминания для посетителей. Функция удаленного обновления IAP позволяет беспрепятственно обновлять данные через TCP, браузер или облачную платформу, добавляя новые функции и оптимизируя логику без операций на месте. Благодаря промышленной надежности (широкий рабочий диапазон температур от -40 до 85 °C, защита от электростатического разряда и перегрузки по току) она стабильно работает в помещении и на улице, беспрепятственно взаимодействуя с системами управления торговыми центрами и оборудованием живописных мест для повышения эффективности управления и удовлетворенности посетителей.

Основные преимущества
* Многопротокольная связь: Поддерживает три основных метода связи: RS485, Ethernet и MQTT, что облегчает подключение к различным системам управления
* Независимое управление 4 строками: Реализует независимое отображение 4-строчного светодиодного экрана, максимальная длина строки — 80 байт, поддержка многоязычного отображения (более 100 языков мира)
* Два режима отображения QR-кода: Полноэкранный QR-код (сканирование на дальнее расстояние 2-5 м) и 3-строчный QR-код (сканирование на ближнее расстояние 0,5-2 м) для различных сценариев
* Интегрированные интерактивные функции: Интегрирует управление голосовым вещанием, релейную связь и чтение состояния IO, реализуя комплексное управление светодиодным дисплеем и периферийными устройствами
* Промышленная надежность: Широкий рабочий диапазон температур от -40 до 85 °C, с защитой от обратного подключения, электростатического разряда/импульсов и перегрузки по току, подходит для суровых наружных/промышленных условий
* Гибкое расширение и обновление: Поддержка удаленного обновления IAP (TCP/браузер/облако), хранилище голоса 8 МБ (макс. 256 файлов) и возможность подключения шлагбаумов, датчиков, голосового оборудования и т. д.
* Отображение времени в реальном времени: Поддержка наложения пользовательского формата времени, автоматическое обновление в реальном времени без ручного вмешательства

Основные технические параметры
Основные электрические и физические параметры
* Рабочее напряжение: DC12V (с защитой от обратного подключения)
* Рабочий ток: Макс. 2А
* Рабочая температура: от -40 до 85 °C (относительная влажность <80%, без конденсации)
* Габаритные размеры: 115 мм (длина) * 85 мм (ширина) * 15 мм (высота)
* Расстояние между монтажными отверстиями: 105 мм (длина) * 75 мм (ширина)
* Встроенное преобразование питания: схема 12 В в 5 В, максимальный выходной ток 1,2 А для внешних устройств

Богатая конфигурация интерфейсов
* Интерфейс Ethernet (TCP/IP): 1 порт, 10/100 Мбит/с адаптивный, с изоляцией
* Интерфейс RS232: 2 порта, независимая работа, регулируемая скорость 4800-115200 бит/с, защита от электростатического разряда/импульсов
* Интерфейс RS485: 1 порт, регулируемая скорость 4800-115200 бит/с, защита от электростатического разряда/импульсов
* Интерфейс TTL: 1 порт, 4800-115200 бит/с, уровень 3,3 В
* Интерфейс Wiegand: 1 порт, адаптивный Wiegand 26/34
* Вход IO: 2 канала, неизолированные, диапазон сигналов 0-5 В
* Выход IO: 2OC неизолированных (макс. 12 В/0,2 А) + 2 реле изолированных (250 В переменного тока 10 А / 30 В постоянного тока 10 А)
* Выход усилителя мощности: 1 порт, 4 Ом 8 Вт
* Интерфейс светодиодного дисплея: 1 HUB75 + 1 HUB08 (внешнее расширение для 4*HUB12)

Функциональные параметры

* Поддерживаемые протоколы: RS485 (скорость 9600 бит/с), TCP (порт 8008), MQTT
* Емкость дисплея: Независимое управление 4 строками, макс. 80 байт на строку
* Отображение QR-кода: Полноэкранный (макс. 52 символа) / 3-строчный (макс. 77 символов), белый цвет
* Голосовое вещание: Макс. 32 идентификатора голоса на команду, режим последовательного/немедленного воспроизведения, хранилище 8 МБ (более 250 файлов)
* Удаленное обновление: Поддержка удаленного обновления IAP через TCP/браузер/облако
* Уникальный идентификатор: Глобальный уникальный идентификатор для идентификации устройства и контроля доступа
* Поддерживаемые кодировки: GBK, UTF8, UNICODE (опционально, только одна поддержка)

Основные функции ядра

1. Многострочный независимый светодиодный дисплей

* Независимое управление 4 строками, каждая строка может иметь эксклюзивный контент отображения
* Поддержка более 100 языков, совместимость с китайским, английским, цифрами и другими национальными языками
* Наложение времени в реальном времени, пользовательский формат времени (год/месяц/день/час/минута/секунда), автоматическое обновление
* Макс. 80 байт на строку, удовлетворяет все потребности в отображении текстовой информации в различных сценариях

2. Интерактивный дисплей с двойным QR-кодом

* Полноэкранный QR-код: для сканирования на дальнее расстояние 2-5 м, макс. 52 символа, автоматическое усечение избыточного контента
* 3-строчный QR-код: для сканирования на ближнее расстояние 0,5-2 м, 4-я строка для текстового описания, макс. 77 символов
* Фиксированный белый цвет QR-кода, автоматическая очистка исходного контента, восстановление по команде после выхода из режима QR-кода
* Реализация оплаты по QR-коду, навигации по QR-коду, регистрации по QR-коду и других интерактивных операций

3. Управление голосовым вещанием

* Управление голосовой платой для воспроизведения предустановленных голосовых файлов (хранилище 8 МБ, макс. 256 файлов)
* Два режима воспроизведения: Последовательное воспроизведение (ожидание окончания предыдущего) / Немедленное воспроизведение (прерывание текущего голоса)
* Макс. 32 идентификатора голоса на команду, поддержка обновления голосовых файлов на месте с помощью специальных инструментов
* Связь с внешними событиями (триггер IO, сканирование кода и т. д.) для реализации автоматического голосового вещания

4. Связь с периферийными устройствами и обнаружение IO

* Управление реле: 2-канальный изолированный выход реле, поддержка установки времени замыкания (единица измерения 0,1 с), связь со шлагбаумами, освещением, источниками питания
* Чтение состояния IO: 2-канальный вход IO, обнаружение сигналов сухого контакта (0=недействительно/1=действительно), мониторинг состояния триггера датчика/кнопки
* Автоматическая связь: Реализация автоматизации "обнаружение сигнала - голосовое вещание - действие реле" в одном окне, без ручного вмешательства

5. Удаленное обновление и управление

* Поддержка удаленного обновления IAP через инструмент обновления TCP, браузер или облачную платформу
* Добавление новых функций в реальном времени, оптимизация существующей логики без операций на месте
* Глобальный уникальный идентификатор, реализация контроля доступа к устройству и идентификации источника, защита прав клиентов

Типичные Сценарии применения

1. Сценарий парковки

* 4-строчный дисплей: номер парковочного места, плата за парковку, время в реальном времени, теплое напоминание
* Полноэкранный QR-код для оплаты по QR-коду, без необходимости выходить или стоять в очереди
* Обнаружение IO въезда/выезда транспортных средств, запуск голосового вещания "Добро пожаловать/Спасибо за визит"
* Связь реле со шлагбаумом, реализация автоматизации "оплата по QR-коду - открытие шлагбаума - голосовая подсказка"

2. Сценарий коммерческого комплекса

* 4-строчный дисплей: навигация по этажам, реклама брендов, уведомления о мероприятиях, время в реальном времени
* 3-строчный QR-код для сканирования кода для получения карты торгового центра/купонов, 4-я строка для текстовой подсказки
* Связь с системой торгового центра, обновление информации о рекламных акциях и уведомлений о мероприятиях в реальном времени

3. Сценарий парка/живописного места

* 4-строчный дисплей: правила безопасности, временные мероприятия, описание достопримечательностей, время в реальном времени
* 3-строчный QR-код для сканирования кода для получения маршрута экскурсии, 4-я строка с пометкой "Сканируйте для подробного руководства"
* Обнаружение IO потока людей, запуск голосового вещания советов по безопасности и напоминаний о достопримечательностях

4. Сценарий завода/мастерской

* 4-строчный дисплей: график производства, статус оборудования, уведомление о безопасности, время в реальном времени
* Обнаружение IO аномалий оборудования, запуск голосового вещания "Ошибка оборудования, пожалуйста, устраните вовремя"
* Связь реле с отключением питания оборудования, предотвращение распространения сбоев
* Реализация интеллектуального управления производством и раннего предупреждения о неисправностях оборудования

5. Сценарий сообщества/контроля доступа

* 4-строчный дисплей: информация о посетителях, уведомление о доступе, время в реальном времени, советы по безопасности
* 3-строчный QR-код для регистрации посетителей по QR-коду, 4-я строка для руководства по регистрации
* После успешной регистрации реле открывает контроль доступа и воспроизводит голос "Добро пожаловать"
* Реализация автоматического управления контролем доступа и отслеживания информации о посетителях

Упаковка и доставка

Упаковка

* Стандартная антистатическая упаковка для печатной платы промышленного управления
* Встроенная пенопластовая защита от ударов, предотвращающая повреждение при транспортировке
* Индивидуальная упаковка и маркировка в соответствии с требованиями заказчика (OEM/ODM)

Доставка

* Поддержка международных экспресс-доставок: DHL, FedEx, UPS, TNT, EMS (3-7 рабочих дней)
* Поддержка авиаперевозок/морских перевозок для оптовых заказов (15-30 рабочих дней, зависит от пункта назначения)
* Мы предоставим номер отслеживания сразу после отправки, отслеживание статуса логистики в реальном времени
* Профессиональная упаковка для дальних перевозок, обеспечение целостности продукта

Услуги по индивидуальному заказу

Мы предоставляем комплексные OEM/ODM услуги по индивидуальному заказу для глобальных клиентов, включая:

* Настройка функций прошивки и адаптация протоколов (настройка в соответствии с потребностями сценария)
* Настройка и предварительная загрузка голосовых файлов (настройка контента голосового вещания)
* Настройка маркировки и логотипа (печать бренда и модели заказчика)
* Корректировка аппаратных интерфейсов (в соответствии с фактическими потребностями подключения устройств)
* Настройка стыковки с облачной платформой (бесшовная интеграция с существующей системой управления заказчика)

Пожалуйста, свяжитесь с нами с вашими подробными требованиями к индивидуальному заказу, мы предоставим профессиональные решения и расценки.

Часто задаваемые вопросы (FAQ)

В1: Какие методы связи поддерживает NED200?

О: Он поддерживает три основных метода связи: RS485, Ethernet (TCP) и MQTT, которые могут быть гибко выбраны в зависимости от фактического сценария.

В2: Сколько языков поддерживает плата драйвера светодиода?

О: Он поддерживает более 100 языков по всему миру, библиотека шрифтов по умолчанию включает упрощенный/традиционный китайский, английский, тайский, корейский, арабский и т. д., а также поддерживает кодировки GBK/UTF8/UNICODE.

В3: Можно ли свободно переключать режим отображения QR-кода?

О: Да, он поддерживает два режима: полноэкранный и 3-строчный QR-код, исходное содержимое дисплея может быть восстановлено путем отправки команды после выхода из режима QR-кода.

В4: Подходит ли NED200 для наружного использования?

О: Да, это промышленный дизайн, с широким рабочим диапазоном температур от -40 до 85 °C и множеством функций защиты, полностью подходящий для суровых наружных условий.

В5: Поддерживает ли он удаленное обновление?

О: Да, он поддерживает удаленное обновление IAP через инструмент обновления TCP, браузер или облачную платформу, что позволяет добавлять новые функции и оптимизировать логику в реальном времени без операций на месте.

В6: Может ли он взаимодействовать с периферийными устройствами, такими как шлагбаумы и датчики?

О: Да, он имеет 2-канальный релейный выход и 2-канальный вход IO, которые могут взаимодействовать со шлагбаумами, освещением, датчиками, кнопками и другими
периферийными устройствами для реализации автоматического управления связью.
