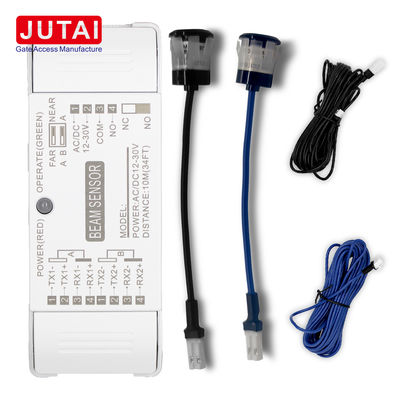

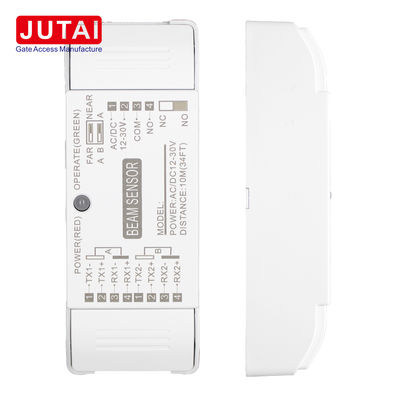

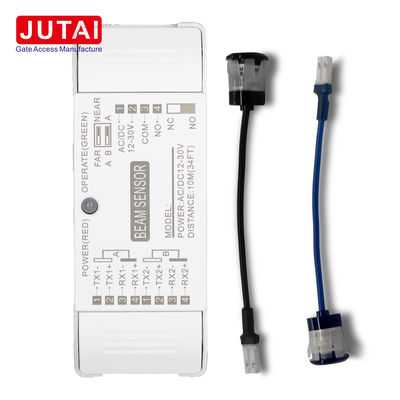

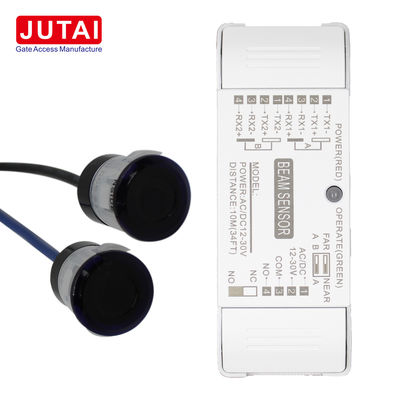

10 м инфракрасный датчик луча фотоэлектрическая ячейка для автоматической безопасности двери

Автоматическая противосветка безопасности дверей:используется для предотвращения попадания людей или предметов в дверь при закрытии.Состоит из пары инфракрасных излучателей и приемников, которые установлены по обе стороны двери и создают инфракрасный луч.Когда через дверь проходит человек или предмет, этот луч прерывается, что заставляет дверь остановиться, закрыться или открыться, чтобы предотвратить события сжатия или раздавления.

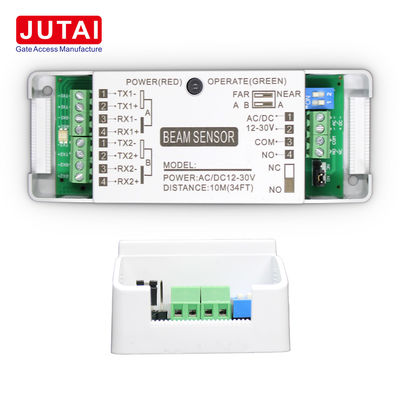

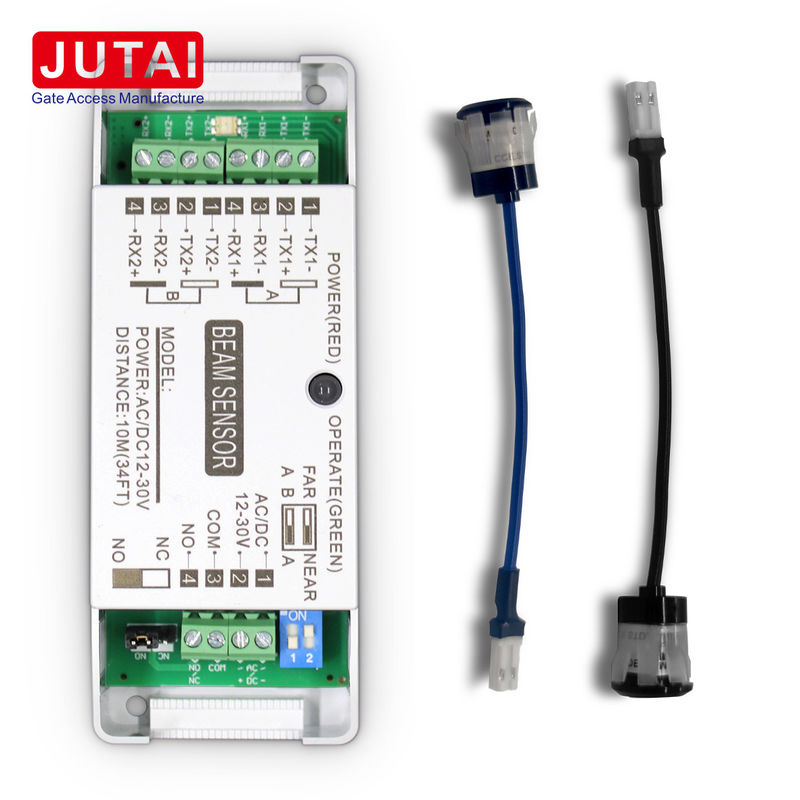

Определения проводки

Примечание: 1.Вводная мощность AC/DC12-30V

2.Если используется один групповой луч, необходимо подключить к одному лучу

3.DIP1 настройка одно/двойного света

4Диапазон настройки DIP2

5.NO/NC Выход может быть выбран

Общее преимущество

• Используя метод проводки, проводка проста, удобна и точна.
• Используя технологию управления микрокомпьютером, система имеет высокую интеграцию и сильную стабильность.
• Международная общая оптическая линза имеет хорошую фокусировку, разумный угол управления и простую установку.
• Используя специальную технологию микрокомпьютерного кодирования, передатчик и приемник имеют большое расстояние и сильную антиинтерференционную способность.
• Принятие немецких систем фильтрации, декодирования и усиления для эффективного решения проблемы сопротивления естественным помехам солнечного света.
• Он имеет одну или двойную группу линз передатчика и отдельные выходы соединения. Соединение имеет хорошие защитные свойства и может управлять одним лучом света или двумя лучами света.
• После того, как свет активирует окклюзию, выход может гибко выбирать обычно открытые или обычно закрытые сигналы.
• Дизайн ввода большого напряжения, действителен как для 12-30VAC, так и для постоянного тока.
• Уникальный высокоточный режим расчета и фактор фильтра солнечного света значительно улучшают антиинтерферентную способность системы.

Конкретные соображения

• Однолучевой свет должен быть подключен к группе А, а двойной свет должен быть подключен к группе AB.

• При установке электрического глаза диаметр пробуренного отверстия составляет 13 мм.

• При использовании одного луча света рекомендуемая высота установки 60 см от земли.

• При использовании двойных балок один набор устанавливается на высоте 30 см от земли, а другой набор устанавливается на высоте 90 см от земли.

• Передатчик и приемник имеют определенный диапазон автоматического захвата, но, пожалуйста, не забудьте выровнять его при установке, чтобы обеспечить последовательность в горизонтальном и вертикальном направлениях.

• Обычно вы должны быть осторожны, чтобы не помещать груды предметов между передатчиком и приемником, чтобы избежать блокировки и сбоев в работе.

• Эта система обладает отличной устойчивостью к воздействию естественного света, но при установке старайтесь избегать прямого фронтального воздействия сильного солнечного света на электрический глаз.

• Убедитесь, что высота светофора безопасности от земли не ниже 20 см.
